ストック 0.5$ IOT AP 1x1 MIMO WLAN 高速150 Mbps USB WiFi モジュール HR6022 オードムソリューション AltoBeam ATBM6022 802.11n
1紹介
HR6022は,高度な統合と優れた性能を持つワイヤレスLAN (WLAN) USB2.0ネットワークインターフェイスデバイスです. 150 Mbpsまでの高速ワイヤレス接続.
1.1 概要

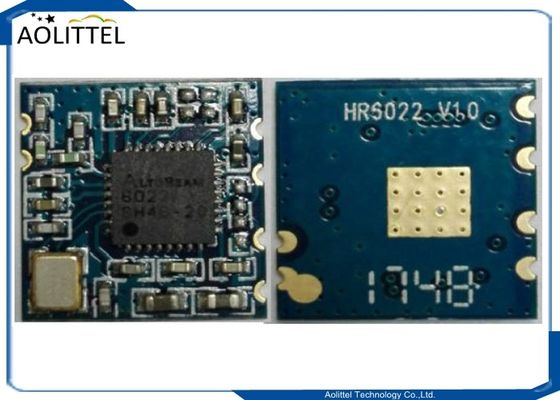

モジュールの一般的なハードウェアは図1に示されています.このWLANモジュールの設計はAltoBeam ATBM6022に基づいています.これは高度に統合されたシングルチップ1*1 MIMO (Multiple In Multiple Out) ワイヤレスLAN (WLAN) USB2.0 802.11n に準拠するネットワークインターフェースコントローラ
1T1R対応のベースバンドと RFを 1 つのチップで組み合わせます低電力消費で優れたパフォーマンスを提供し, 堅牢なシステムとコスト効率の優位性を高めるために設計されています.
1.2 仕様の参照
この仕様書は,下記のように記載されている追加の参照に基づいています.
IEEE 802.11b
iEEE 802.11g
iEEE 802.11n
1.3 システムの特性
| メインチップセット | アルトビーム ATBM6022 |
| 動作頻度 | 2.412・2.484GHz |
| WIFI 標準 | iEEE802.11b/g/n 1*1 |
| モジュレーション | 802.11b:CCK (※11,5.5Mbps),QPSK (※2Mbps),BPSK (※1Mbps) 802.11 g/n: OFDM |
| PHY データ率 | 802.11b: 115.5,21 Mbps 802.11g: 5448,36,24,18,12,96 Mbps 802.11n:最大150Mbps |
| 受容器の感受性 | 130M: -70dBm@10% PER; 108M: -70dBm@10% PER; 54M: -70dBm@10% PER; 11M:-87dBm@8% PER; 6M:-92dBm@10% PER; 1M: 95dBm@8% PER |
| ホストインターフェース | USB 2 について0 |
| 操作範囲 | 露天で150メートルまで |
| RF パワー | <14dBm@11n,<18dBm@11b,<15dBm@11g |
| RFアンテナ | 外部アンテナ (2.4GHz 50Ohm抵抗) |
| OS サポート | アンドロイド / リナックス |
| セキュリティ | WEP,TKIP,AES,WPA,WPA2 |
| 電力消費量 | 3.3Vdc 最大300mA@11n |
| 動作温度 | -20~+70°C 周囲の温度 |
| 貯蔵温度 | -40~+70°C 周囲の温度 |
| 湿度 | 最大5%~90% (冷却しない) |
| サイズ | 典型的なL13.00*W12.20*H2.00mm |
2メカニカル仕様
2.1 輪郭図 L13mm*W12.2mm
2.2 コンネクタピン定義
| ピン # | 名前 | 記述 |
| 1 | Vバス | 3.3V DC電源入力 |
| 2 | D- | USBデータDN |
| 3 | D+ | USB データ DP |
| 4 | GND | 地面 |
| 5 | RF GND | RF 地面 |
| 6 | アリ 1 | 外部アンテナ (2.4GHz 50Ohm) |
