カスタマイズされたCWF精密ステンレス鋼NTCマイクロ温度センサー10KOhm 3435K 1%家電製品用
人気商品の展示

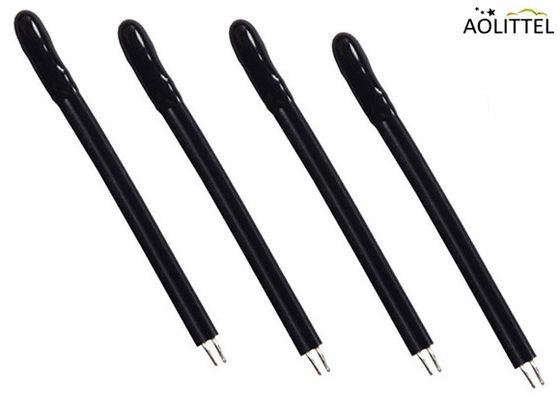

a.CWF1 エポキシ樹脂封止
| 寸法(mm) | コード | S1 | S2 | S3 | S4 | 関数 | 主な用途 |
 |
Dmax | 4 | 5 | 6 | 7 | 防湿、低時定数、高速応答 |
家庭 エアコン、 冷蔵する。 |
| L1max | 16 | 16 | 16 | 16 | |||
| ケーブル | 28# | 26# | 24# | 22# | |||
| L2 | アドバイスを受ける | ||||||

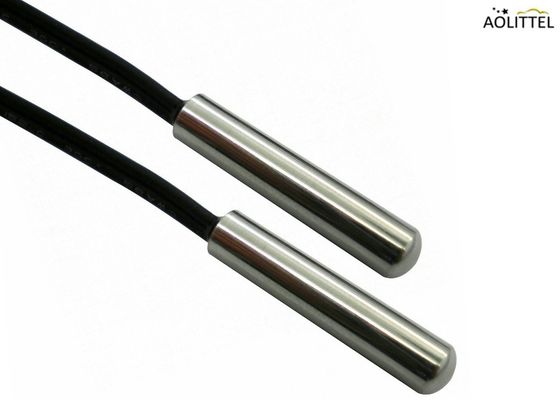

b.CWF2 アルミニウム、銅、ステンレス鋼などで梱包されています。
| 寸法(mm) | コード | S1 | S2 | S3 | S4 | S5 | S6 | S7 | 関数 | 応用 |
|
Dmax | 4 | 5 | 5 | 5 | 6 | 6 | 6 |
防湿性、大きな係数、 優れた安定性 |
家 エアコン、冷蔵庫、ヒーターを保持します |
| L1max | 20 | 20 | 25 | 30 | 20 | 25 | 30 | |||
| L2 | 顧客の要求に従って | |||||||||

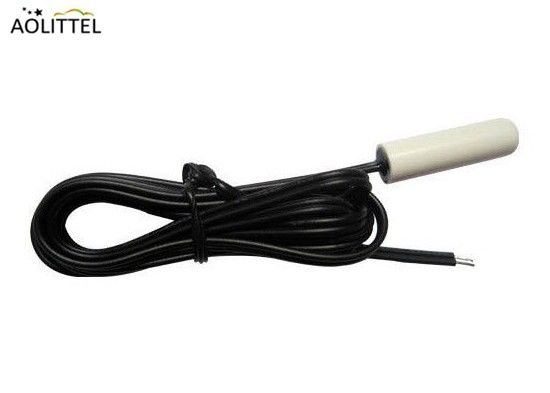

c.CWF3 プラスチックで梱包
| 寸法(mm) | コード | S1 | S2 | S3 | S4 | 関数 | 応用 |
|
D | 3.5 | 4 | 5 | 6 |
防湿、 優れたコヒーレンス、耐電圧 |
家庭、 エアコン、 冷蔵する。 |
| L1 | 15 | 15 | 15 | 20 | |||
| L2 | お客様からのご案内のため | ||||||
|
D | 4 | 8 | 8 | |||
| L1 | 10 | 35 | 50 | ||||
| L2 | お客様からのご案内のため | ||||||

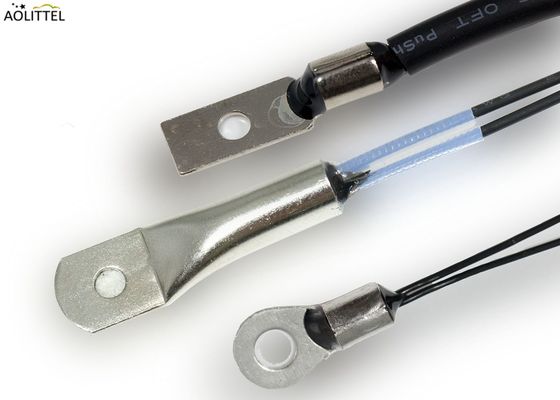

d CWF4 固定板金を追加
| 寸法(mm) | 関数 | 応用 |
|
|
会えるよ 別のマウントで 要件のため 敏捷性の次元の |
ファン コントロール、 業界 メーター |
e CWF5 特殊梱包形状
| 寸法(mm) | 関数 | 応用 |
|
時定数が小さく、応答が速く、安定しています。 |
適用時期 高温環境、ヒーター、 コーヒーオーブンなど。 |
主要な技術パラメータ
| 部品番号 | 定格抵抗値 R25 | B値(25/50) |
散逸係数。
|
熱時定数 | 動作温度 | ||
| レンジ KOhm | 許容範囲 ％ | (K) | 許容範囲 ％ | 分子量/℃ | 秒 | ℃ | |
| CWF□□□3100 | 0.1～20 |
±1 ±2 ±3 ±5 |
3100 | ±1 | ≧2.2 | ≤70 | -55～+125 |
| CWF□□□3270 | 0.2～20 | 3270 | |||||
| CWF□□□3380 | 0.5～50 | 3380 | |||||
| CWF□□□3470 | 0.5～50 | 3470 | |||||
| CWF□□□3600 | 1～100 | 3600 | |||||
| CWF□□□3950 | 5～100 | 3950 | |||||
| CWF□□□4000 | 5～100 | 4000 | |||||
| CWF□□□4050 | 5～200 | 4050 | |||||
| CWF□□□4150 | 10～250 | 4150 | |||||
| CWF□□□4300 | 20～1000 | 4300 | |||||
| CWF□□□4500 | 20～1000 | 4500 | |||||
説明
サーミスタ プローブ アセンブリは、他のコンポーネントと連携して加工された高精度で信頼性の高いサーミスタ素子で構成されるマイクロ温度センサーです。これらのセンサーは、お客様の用途とニーズに合わせて、さまざまなフォーム ファクターで提供されるカスタム アセンブリです。
____________________________________________________________________________ ダウンロード________
マイクロ温度センサー内の NTC サーミターは、負の温度係数の温度に敏感な抵抗器です。抵抗は温度の上昇とともに指数関数的に減少します。NTC サーミスタは感度が高いため、温度センサー、温度補償器、突入電流制限器として広く使用されています。
マイクロ温度センサーはエポキシでコーティングされており、アプリケーションにおける温度感知、測定、または制御の一般的な目的のために設計されています。電気インターフェースのさまざまな要件を満たすために、シリコンワイヤまたは錫メッキ銅被覆鋼リード線と統合できます。
このシリーズの検出素子 (NTC サーミスタ チップ) は、エポキシ シールの端に配置されています。エポキシ シーリングは小径で実現できるため、応答時間が速いだけでなく、限られたスペースでの用途にも適しています。さらに、抵抗、B 定数、ワイヤの長さなど、ご要望に応じてカスタマイズされた NTC サーミスタも利用可能です。リードします。
十分なスペックを備えたオファーを迅速に入手するにはどうすればよいですか?
1. 使用温度範囲：?
2. アプリケーション環境: ?
3. ハウジングの材質と寸法: ?
4. 検出素子の仕様: ?NTC/DS18B20/RTDなど
(例: 検出素子が NTC サーミスタの場合、25 度での抵抗は 10KOHM、抵抗許容差は ±1%、ベータ値は 3950、ベータ許容差は ±1%)
5.ケーブルゲージと長さ
6. ケーブルの端の処理方法は?皮むきして錫メッキのみ?コネクタを取り付けるか、皮をむいて錫メッキ?コネクタを取り付ける場合は、コネクタの部品番号をお知らせください。適切なコネクタを推奨します。
7. 特別な要件はありますか?例えば;数点の温度許容差など
8. 必要数量の目安
PS: データシート/図面または有名な MPN を提供していただければ、上記の情報を提供する必要はありません
特徴
高精度
ステンレス鋼、アルミニウム、プラスチック、リングラグなどのさまざまなハウジングに入れることができます。
ケーブルモデル：主に105C、PVC 125C、シリコン150C、180C、200C PTFE、300Cステンレス編組ケーブルなどのUL定格。
均一性・安定性・量産性に優れた信頼性
主な用途：家電、バーベキュー、医療、自動車
応用
家庭用および自動車用エアコン、冷蔵庫、アイスボックス、給湯器、ドリンクスルー、ラジエーター、食器洗い機、消毒器、洗濯機、乾燥機、中低温乾燥器、恒温器などの温度測定と制御。
応用例
NTC サーミスタおよび温度センサーの応用例 #1:
医療機器の温度測定
NTC サーミスタおよび温度センサーの応用例 #2:
医療機器の温度測定
NTC サーミスタおよび温度センサーの応用例 #3:
医療機器の温度測定
NTC サーミスタおよび温度センサーの応用例 #4:
車載アプリケーション向けの温度測定
NTC サーミスタおよび温度センサーの応用例 #5:
OAアプリケーション（コピー機、プリンター、FAX）の温度測定
NTC サーミスタおよび温度センサーの応用例 #6:
家電製品（エアコン）の温度測定
NTC サーミスタおよび温度センサーの応用例 #7:
家電製品（冷蔵庫）の温度測定
NTC サーミスタおよび温度センサーの応用例 #8:
家電製品（電子レンジ）の温度測定
NTC サーミスタおよび温度センサーの応用例 #9:
家電製品の温度測定（火災警報器）
NTC サーミスタおよび温度センサーの応用例 #10:
家電製品の温度測定（CCTV）
NTC サーミスタおよび温度センサーの応用例 #11:
家電製品（ガスコンロ）の温度測定
NTC サーミスタおよび温度センサーの応用例 #12:
家電製品（湯沸かし器）の温度測定
NTC サーミスタおよび温度センサーの応用例 #13:
家電製品（快適トイレ）の温度測定
NTC サーミスタおよび温度センサーの応用例 #14:
家電製品（カメラ）の温度測定
NTC サーミスタおよび温度センサーの応用例 #15:
家電製品（タブレット＆ノートパソコン）の温度測定
検知素子 - NTCサーミスタ使用
高品質・高性能NTCサーミスタの工房
当社は、セラミック粉末装置、チップ製、高性能NTC自動バッチ生産などの独自の知的財産権を有する独自のプロセスとリーダーコア技術を持っています。
当社は12シリーズ以上の高性能NTCサーミスタ自動生産ラインを持っており、製品は大量生産、高品質、良好なコヒーレンス、高信頼性の利点を持ち、さらに多くの種類のNTC温度センサーで作ることができ、供給することもできます。他のNTCセンサー工場にも納入され、海外にも大量に輸出されています。
|
|
|
|
|
|
NTC 温度センサー -- ワークショップの概要
信頼性試験
| テスト項目 | 試験規格 | 試験方法 | 性能要件 |
| ゼロ電力抵抗 | IEC 60539-1 | サンプルを25℃±0.005℃の恒温槽に浸漬し、定常抵抗を試験します。 |
抵抗公差 ±1%
|
| B値 | IEC60539-1 | 25℃、50℃（または85℃）の恒温槽にサンプルを浸漬し、定常抵抗を測定し、B値を算出します。 |
抵抗公差 ±1%
|
| フリーフォール |
IEC60068-2-32
|
落下高さ：1.5±0.1m、表面：セメント、1回 |
目立った損傷なし、R25 △R/R≦±1%
|
| 絶縁 |
IEC60539-1
|
絶縁シェルに500Vの圧力を加えて絶縁抵抗をテストします |
>500MOhm
|
| 耐電圧 | IEC60539-1 |
耐電圧：1500V/AC、漏れ電流：2mA 持続時間：60秒
|
目立ったダメージはありません
|
| テンション | IEC60068-2-21 |
最後に均一な速度で引っ張ります、F>4.0KG（顧客の要求）
|
目立った損傷なし、R25 △R/R≦±1%
|
| 振動 | Q/HBm 108-94 | 試験周波数：10～500Hz、振れ：1.2mm 加速度：30m/s2 X、Y、Z方向 時間：8時間/方向 |
目立った損傷なし、R25 △R/R≦±1%
|
| 安定した湿度と熱 | IEC60068-2-78 | 温度:40±2℃ 湿度:92-95%RH 時間:1000±24時間 |
目立った損傷なし、R25 △R/R≦±1%
|
| 熱時定数 | EC60539-1 | 25℃の水に浸し、熱平衡後、85℃に浸し、抵抗が63.2％に達し、合計時間を計算 |
10秒未満
|
| 高温保管 | IEC60068-2-2 | 温度:125℃±5℃ 時間:1000±24時間 | 目立った損傷なし、R25 △R/R≦±1% |
| 冷熱衝撃 | IEC60068-2-14 |
-40℃~+125℃ T1:30min サイクルタイム:1000
|
目立った損傷なし、R25 △R/R≦±1%
|
| ノック実験 | IEC60068-2-77 |
加速度:250m/s2 パルス持続時間:6ms ノック回数:1000回 回復時間:2時間
|
目立った損傷なし、R25 △R/R≦±1%
|
| 低温保管 | IEC60068-2-1 |
温度：40±2℃ 時間：1000±24時間
|
目立った損傷なし、R25 △R/R≦±1%
|
| 塩水噴霧 | IEC60068-2-11 | 温度: 35±2℃ 採取時間: 1.0mL~2.0mL 時間: 実際の需要に応じて決定 |
目立った損傷なし、R25 △R/R≦±1%
|
試験・検査機器の紹介
|
|
|
|
名前: 高/低熱衝撃チャンバー 機能:テスト製品は高温/低温衝撃チャンバーに耐えます。 |
名称 : 恒温恒湿槽 機能: 安定した湿気と熱の下で製品の保管状態をテストします。 |
|
|
|
|
名称 : 振動試験装置 機能：振動周波数と振幅による輸送中の製品への影響をテストします。 |
名前 : 塩水噴霧試験機 機能: 製品の酸化、腐食に対する耐性をテストします。 |
|
|
|
名称 : レーザー粒度分析装置 機能 : 材料のレーザー粒径を分析 |
名称 : 真空高温ドライオーブン 機能 : 高温老化試験 |
|
|
|
名前 : スペクトラムアナライザ 機能 : 製品の有害物質含有量を分析する |
名称 : 電解膜厚計 機能 : 原料の塗膜厚さの検査に使用されます。 |
|
|
|
名称 : 恒温オイルバス装置 機能：周囲温度定点抵抗値測定（公差±0.002℃） |
名前 : 低温精密テストシンク 機能 : -70℃～0℃の間の定点抵抗値の試験温度(公差±0.01℃) |
|
|
|
名称 : 直流定電圧・定電流電源（大電流） 機能 : UI カーブのテスト |
名称 : 高精度サーミスタ選別機 機能 : サーミスタの抵抗値をテストします |
|
|
|
名称 : 損失および熱時定数試験器 機能 : 損失と熱時定数のテスト |
名称：NTC衝撃試験機 機能 : 製品が耐えられるインパルス静電容量をテストします |
|
|
|
名称 : 耐電圧試験器 機能 : 絶縁耐圧試験 |
名称 : 直流定電圧電源 機能 : 定格消費電力をテストします。 |
|
|
|
名前 : プロジェクター 機能 : 外観と内部構造をテストする |
名称 : 伸び率測定器 機能 : リードの伸び率を測定します。 |
|
|
|
名称 : 過負荷老化試験機 機能 : 温度測定製品の通電劣化試験 |
名称 : 化学実験台 機能 : 化学調合 |
|
名前 : 老化段階 機能 : 製品の経年信頼性をテストします。 |
