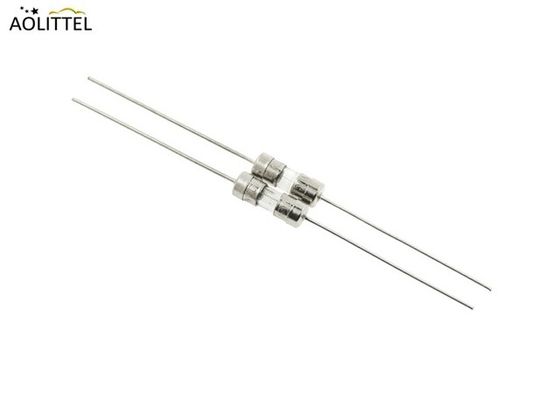

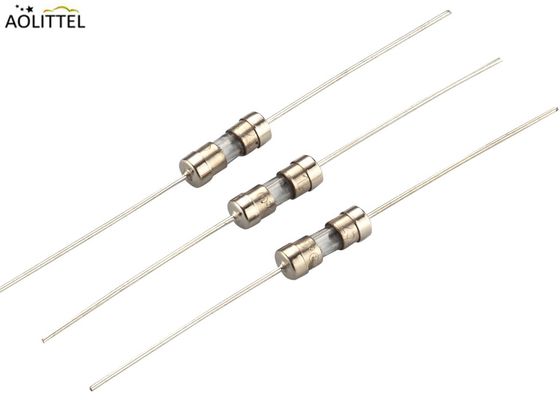

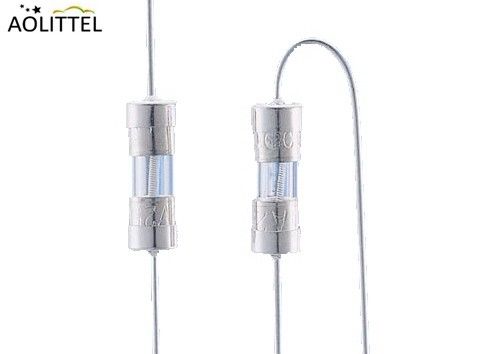

3.6x10mm 軸性鉛時間遅延ガラスチューブフィューズ 100mA-24A 250V UL CUL
動作原理
ガラスのチューブ・ファイューズは,電流を通過する時,電路を断ち切ることで動作します.ファイューズを通過する電流が,電流を超えると,薄い電線が溶けて回路を壊します.
グラス・チューブ・フュージーは,通常,様々な種類で製造される.
スピード・ブロー
ゆっくり吹いて
ガラスのチューブファイューズは,ガスのAFAIKを含まない. ガラスのチューブは,高温が蓄積するので,内部金属が溶けるとき,外部の環境を保護します. ガラスは透明です.シューズを視覚的に検査して 吹き飛ばされたかどうか確認するのに役立ちます保護は,シューズホルダーとマッチしてシューズとボードを2度目の保護として提供すれば,よりよいでしょう.
オーケストラ オーケストラ
ダウンロード________ について

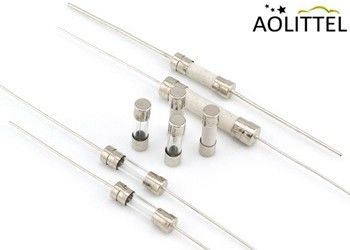

| 小さいガラスチューブファイューズ 家族の一員 | ||||
| 違う 違う | サイズ | 吹いて | 電圧 | シリーズ |
| 1 | 3.6x10mm | 時間遅れ | 125V/250V | STP |
| 2 | 3.6x10mm | スピード・ブロー | 125V/250V | SFP |
| 3 | 4x11mm | 時間遅れ | 125V/250V | TBP |
| 4 | 4x11mm | スピード・ブロー | 125V/250V | FBP |
| 5 | 5x20mm | 時間遅れ | 125V/250V | STC |
| 6 | 5x20mm | スピード・ブロー | 125V/250V | SFC |
| 7 | 5x20mm | 時間遅れ | 125V/250V | 結核 |
| 8 | 5x20mm | スピード・ブロー | 125V/250V | FBC |
| 9 | 6.32×32mm | 時間遅れ | 125V/250V | MTC |
| 10 | 6.32×32mm | スピード・ブロー | 125V/250V | MFC |
性能特性
1) 時間遅延 一回用ガラスチューブファイューズ
2) 物理的なサイズ 0.1' x 0.4' (3.6*10mm)
3) ガラスのチューブチューブ,ニッケル付の青銅端蓋構造
4) 楽器,電子機器,小型家電の回路
5) UL リストに記載されている製品は,標準248-1/14を満たしています
適用する
ガラスチューブファイューズ 通信と通信,コンピュータ周辺機器,消費者電子機器,エネルギーと照明,産業,セキュリティ,交通機関,自動車,ビデオ画像このスペース節約ファイューズは,照明,電源,アダプターアプリケーションに最適です.
仕様 (A = 250V/ B = 125V,● 承認済み / ○ 待機中)
|
パーツNo |
アムペア 格付け |
電圧 格付け |
壊れる 容量 |
私は2溶け込み インテグラル (A)2.S) |
機関による承認 |
||
| UL | CUL |
PSE
|
|||||
| STP0100A/B | 100mA | 250V/125V | 50A@125V/250VAC | 0.0042 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
| STP0125A/B | 125mA | 250V/125V | 50A@125V/250VAC | 0.010 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
| STP0160A/B | 160mA | 250V/125V | 50A@125V/250VAC | 0.025 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
| STP0200A/B | 200mA | 250V/125V | 50A@125V/250VAC | 0.035 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
| STP0250A/B | 250mA | 250V/125V | 50A@125V/250VAC | 0.056 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STP0300A/B | 300mA | 250V/125V | 50A@125V/250VAC | 0.10 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STP0315A/B | 315mA | 250V/125V | 50A@125V/250VAC | 0.12 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STP0350A/B | 350mA | 250V/125V | 50A@125V/250VAC | 0.15 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STP0400A/B | 400mA | 250V/125V | 50A@125V/250VAC | 0.25 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STP0500A/B | 500mA | 250V/125V | 50A@125V/250VAC | 0.35 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STP0630A/B | 630mA | 250V/125V | 50A@125V/250VAC | 0.55 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STP0750A/B | 750mA | 250V/125V | 50A@125V/250VAC | 0.70 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STP0800A/B | 800mA | 250V/125V | 50A@125V/250VAC | 1.1 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STP1100A/B | 1A | 250V/125V | 50A@125V/250VAC | 2 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STP1125A/B | 1.25A | 250V/125V | 50A@125V/250VAC | 3.8 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STP1150A/B | 1.5A | 250V/125V | 50A@125V/250VAC | 4.2 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STP1160A/B | 1.6A | 250V/125V | 50A@125V/250VAC | 6.2 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STP1200A/B | 2A | 250V/125V | 50A@125V/250VAC | 13 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STP1250A/B | 2.5A | 250V/125V | 50A@125V/250VAC | 18 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STP1300A/B | 3A | 250V/125V | 50A@125V/250VAC | 28 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STP1315A/B | 3.15A | 250V/125V | 50A@125V/250VAC | 32 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STP1350A/B | 3.5A | 250V/125V | 50A@125V/250VAC | 39 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STP1400A/B | 4A | 250V/125V | 50A@125V/250VAC | 43 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STP1500A/B | 5A | 250V/125V | 50A@125V/250VAC | 58 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STP1600A/B | 6A | 250V/125V | 50A@125V/250VAC | 75 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
| STP1630A/B | 6.3A | 250V/125V | 50A@125V/250VAC | 81 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
| STP1700A/B | 7A | 250V/125V | 50A@125V/250VAC | 92 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
| STP1800A/B | 8A | 250V/125V | 50A@125V/250VAC | 100 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
| STP2100A/B | 10A | 250V/125V | 50A@125V/250VAC | 115 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
| STP2120A/B | 12A | 250V/125V | 50A@125V/250VAC | 122 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
| STP2150A/B | 15A | 250V/125V | 50A@125V/250VAC | 128 | ○ 人 の 行動 | ○ 人 の 行動 | ○ 人 の 行動 |
尺寸 (単位:mm)
材料情報
|
違う |
部品名 |
材料 |
| 1 |
カップ |
ニッケル付銅 |
| 2 |
身体 |
ガラスのチューブ |
| 3 |
フューズ要素 |
合金 |
| 4 |
鉛線 |
青銅 |
電気特性
|
アムペアランキング %(イン) |
吹く時間 |
| 100% * 入っています | 4時間分 |
| 200% * 中 | 60秒 最大 |
平均的な時間電流曲線
環境特性
a.動作温度: -55°C+125°C.
貯蔵状態:湿度:相対湿度 ≤ 75% 平均3年間保管する.
c.シューズの仕様を選択する際,環境温度は20~30°Cの範囲を超えると,エンジニアは環境温度のシューズへの影響を考慮する必要があります.参照してください温度回転曲線:
梱包データ
| 散装品 | ||
|
ポリバッグあたり500個 |
|
|
|
内部の箱ごとに10個のポリバッグ |
|
L240±2 * W170±2 * H110±2 |
|
箱内4箱 箱外1箱 |
|
L390±5 * W240±5 * H250±5 |
