F7110*3 ODM ソリューション 高電源フル電圧 常動電源 線形LEDドライバーチップ 260V
主要な特徴
500V高圧プロセスで製造された
外力MOS出力電流最大350mA
入力交流電圧 110V~260V/50~60HZ 全電圧動作モード
配線電圧補償装置
温度折りたたみ機能 -10%/°C
超電圧および超温度保護
超電圧保護 (調節可能)
現在の保護を開始する
低電圧の起動機能

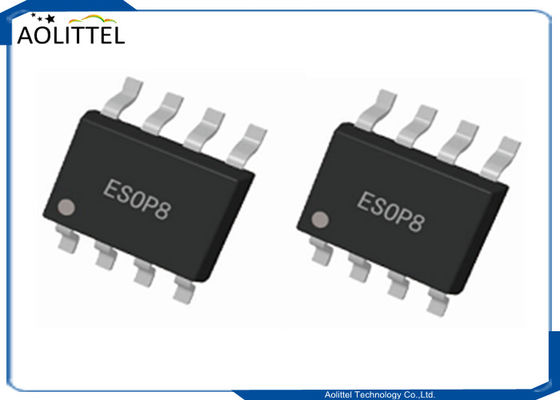

パッケージフォーム SOP-8
申請 提出
全電圧入力を必要とするすべての種類のLED統合ランプ,高ベイ電球,高電力の電球に適しています

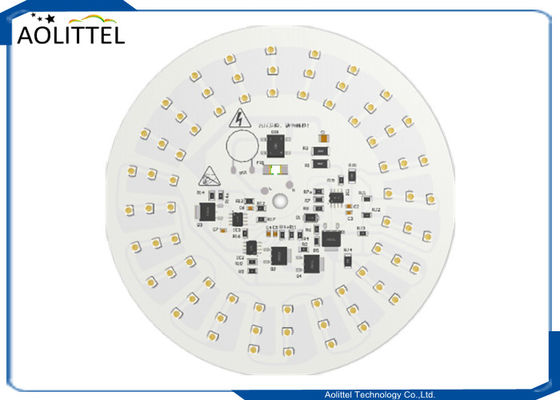

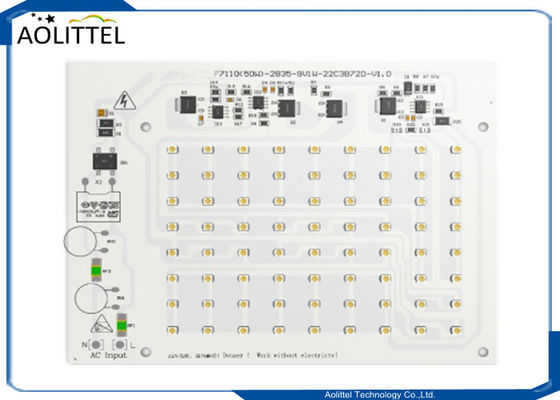

製品仕様の画像
F 線形シリーズチップ選択表
| 違う | P/N | 機能と特徴 | MOSFET | I (mA) | LED VF 値 | パッケージ |
| 1 | F5111 について | 高P波動と低P波動フリーを設計することができます. 高電力と並行して使用できます. | 内部 | 60 | 120/252V | SOT-89 |
| 2 | F5112 | 100 | TP-252 | |||
| 3 | F7112 | 恒常電源,温度折りたたみ,PWMディミング,高低PFC | 100 | ESOP-8 | ||
| 4 | F7110 | 高功率線形駆動,アナログDCディミング,温度フォールバック,電圧保護,フル電圧動作モードを設計するために使用できます | 外部 | 350 | SOP-8 | |
| 5 | F7722 について | SCRディミング,フラットパネルライト,電球ランプ,電熱ランプE14,E27および他の12Wタイリスターディミングを設計することができます | 内部 | 100 | ESOP-8 | |
| 6 | F7522 | 1.VF半圧設計,入力幅 (160-270VAC) 作業 2.110/220VAC 高P波紋のない設計 | 100 | 100~150V | ||
| 7 | F2552 について | 1F7112 フル電圧 12W 設計 2.VF 半電圧 波紋なし 設計 3.110/220VAC 高 P 波紋のない設計 | 100 | 120〜252 | PDFN-8 | |
| 8 | F2722/1 | 常動電源型は,並行に使用できます. | 100 | ESOP-8 |
線形LEDドライバとは?
線形LEDドライバは線形レギュレーターで,パケット化された集積回路 (IC) にしばしば存在し,直線電圧源のみを必要とします.交換電流 (AC) の電圧を直し,駆動電圧を生成するブリッジ直す装置シンプルな線形ドライバー回路は,その小さなサイズと低コストにより,LED照明分野に広範な関心を生み出しています.スイッチモード電源 (SMPS) は,線形電源よりも効率的に動作するように設定できる.しかし,SMPSは,高速スイッチ操作によって,事前に決定された電源量を生成し,大きな騒音を生み出し,隣接する回路要素に悪影響を及ぼす線形ドライバは固有の低周波含有量があり,したがって反応性 (例えば誘導性および/または容量性) 入力 EMI/EMC フィルタ要素の要件を排除する.線形LEDドライバは電解電容器を使用せず,電路を動かすのに十分なエネルギーを貯蔵します.LEDドライバーの寿命を延長し,点滅の問題はありません. 部品数が少なく,サイズが小さく,線形LEDドライバはコスト効率の良いLEDドライバ設計を容易にし,同時に鎖の弱いリンク (短命電解コンデンサ) を排除し,所有総コスト (TOC) を削減するドライバー・オン・ボード (DOB) 設計のLEDライトエンジンは,LED灯具の形状を劇的に減らす線形ドライバーICとLEDモジュールを含んでいます.
