ODM F7722 60mA 110VAC SCR シリコン制御直定器 ブリーダー検査による線形暗化ソリューション
特徴
500V高圧プロセスで製造された
出力電流60mAまで
入力交流電圧 110/220V
BLEEDER検出 (BLEEDER 最大ピーク電流 60mA) 前側と後側の端ダイマーに対応する
暗調の互換性は良い (効率性に関係)
1-100%のディミング範囲 (電流範囲)
騒音のない暗調システム
開始 超電圧 超電流 保護
温度折りたたみ機能 -10%/°C
短回路保護の瞬間

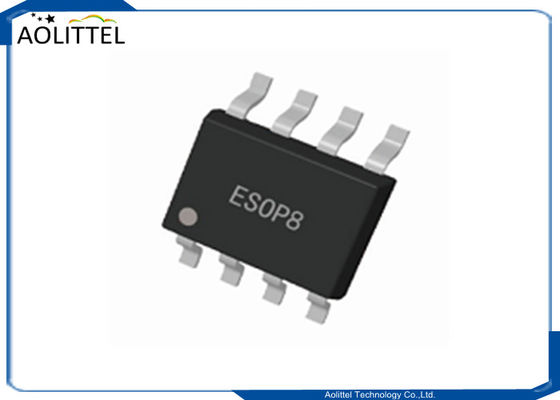

パッケージフォーム ESOP-8
熱電灯,電球,ダウンライトなど,すべての種類の熱電灯に適しています.
記述
F 線形シリーズチップ選択表
| 違う | P/N | 機能と特徴 | MOSFET | I (mA) | LED VF 値 | パッケージ |
| 1 | F5111 について | 高P波動と低P波動フリーを設計することができます. 高電力と並行して使用できます. | 内部 | 60 | 120/252V | SOT-89 |
| 2 | F5112 | 100 | TP-252 | |||
| 3 | F7112 | 恒常電源,温度折りたたみ,PWMディミング,高低PFC | 100 | ESOP-8 | ||
| 4 | F7110 | 高功率線形駆動,アナログDCディミング,温度フォールバック,電圧保護,フル電圧動作モードを設計するために使用できます | 外部 | 350 | SOP-8 | |
| 5 | F7722 について | SCRディミング,フラットパネルライト,電球ランプ,電熱ランプE14,E27および他の12Wタイリスターディミングを設計することができます | 内部 | 100 | ESOP-8 | |
| 6 | F7522 | 1.VF半圧設計,入力幅 (160-270VAC) 作業 2.110/220VAC 高P波紋のない設計 | 100 | 100~150V | ||
| 7 | F2552 について | 1F7112 フル電圧 12W 設計 2.VF 半電圧 波紋なし 設計 3.110/220VAC 高 P 波紋のない設計 | 100 | 120〜252 | PDFN-8 | |
| 8 | F2722/1 | 常動電源型は,並行に使用できます. | 100 | ESOP-8 |
F 線形シリーズチップマッチング選択表
| 違う | P/N | 機能と特徴 | MOSFET | I (mA) | LED VF 値 | パッケージ |
| 1 | 3*F7112 | 全電圧ランプ 15W未満,常動電源,温度再入力 | 内部 | 60〜100 | 126/126 について | ESOP-8 |
| 2 | 3*F7110 | 高電圧全電圧 常電圧 高電圧線形図 | 外部 | 350 | 126/126 について | ESOP-8 |
| 3 | F7110+F5111/2 | 認証要件を満たす高出力線形ソリューション | 外部 | 350 | 252 | SOP-8+TO-252 |
| 4 | F7111/2+F2552 | 全電圧ランプ10W未満,常動電源なし,温度再入力 | 内部 | 60〜100 | 126/126 について | PDFN+ESOP+8 |

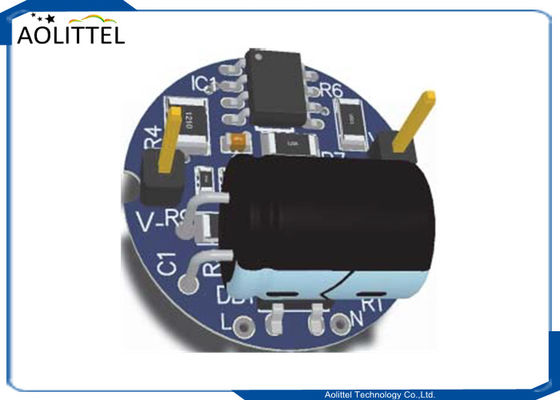

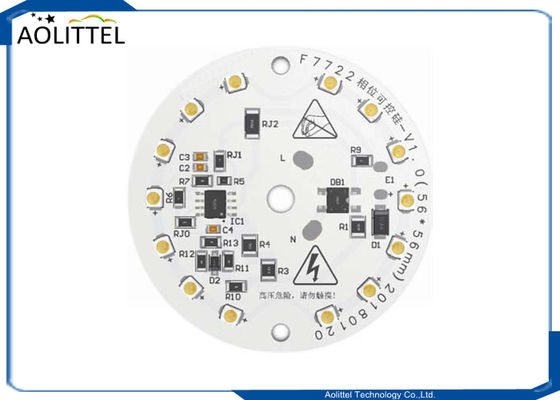

サーキットを使用する
