F7110 SOP-8 パッケージ 高電源 常動電源 線形 LED ドライバー LED ランプの ODM ソリューション
典型的な応用
熱線ランプ,鉱山ランプ,高電力の電球,様々なタイプのLEDランプの高電力要求に適しています
利点
500V高圧プロセスで製造された
外力MOS出力電流最大350mA
入力交流電圧 110V/220V
配線電圧補償装置
アナログ電圧ディミング機能をサポートする
VSピンはエネルギー制御です
複数のセットの並列使用をサポートして出力を増やす
PFC/THDの改善のために多段連続動作モードをサポートする
温度折りたたみ機能 -10%/°C
超電圧保護 (調節可能)
現在の保護を開始する
低電圧の起動機能

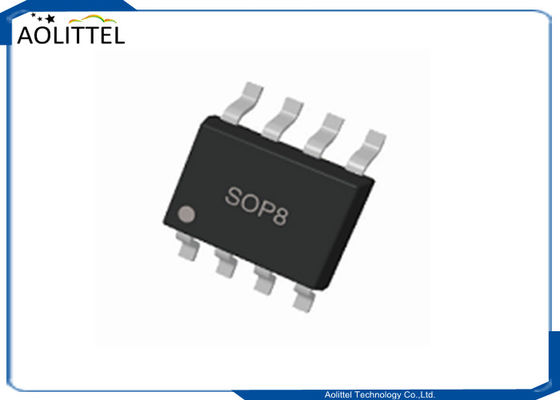

パッケージフォーム SOP-8

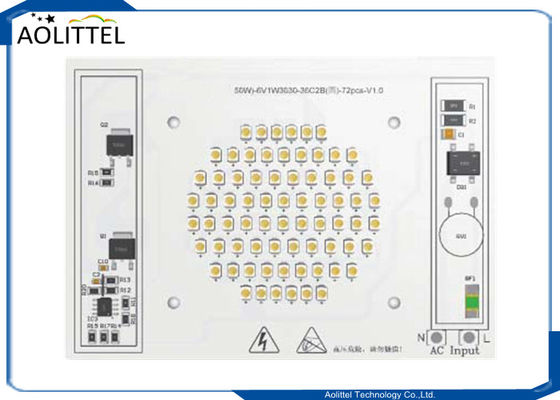

アプリケーション回路

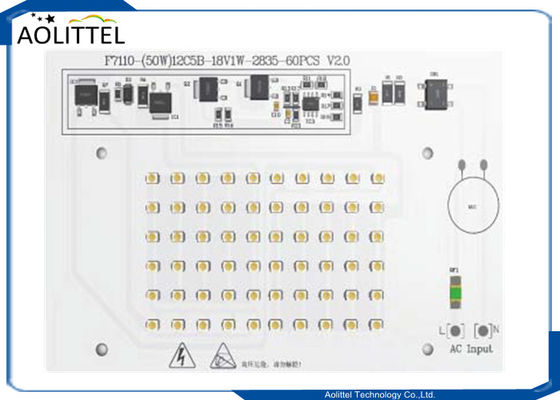

シンプルF7110 単段高電源回路
F7110+F5112 自動連動・低電圧起動回路
F 線形シリーズチップ選択表
| 違う | P/N | 機能と特徴 | MOSFET | I (mA) | LED VF 値 | パッケージ |
| 1 | F5111 について | 高P波動と低P波動フリーを設計することができます. 高電力と並行して使用できます. | 内部 | 60 | 120/252V | SOT-89 |
| 2 | F5112 | 100 | TP-252 | |||
| 3 | F7112 | 恒常電源,温度折りたたみ,PWMディミング,高低PFC | 100 | ESOP-8 | ||
| 4 | F7110 | 高功率線形駆動,アナログDCディミング,温度フォールバック,電圧保護,フル電圧動作モードを設計するために使用できます | 外部 | 350 | SOP-8 | |
| 5 | F7722 について | SCRディミング,フラットパネルライト,電球ランプ,電熱ランプE14,E27および他の12Wタイリスターディミングを設計することができます | 内部 | 100 | ESOP-8 | |
| 6 | F7522 | 1.VF半圧設計,入力幅 (160-270VAC) 作業 2.110/220VAC 高P波紋のない設計 | 100 | 100~150V | ||
| 7 | F2552 について | 1F7112 フル電圧 12W 設計 2.VF 半電圧 波紋なし 設計 3.110/220VAC 高 P 波紋のない設計 | 100 | 120〜252 | PDFN-8 | |
| 8 | F2722/1 | 常動電源型は,並行に使用できます. | 100 | ESOP-8 |
会社紹介
AOLITTEL TECHNOLOGY CO., LTD.はLEDドライバーチップのプロの設計のために 活発で積極的で革新的な研究開発と管理チームを設立しましたLEDドライバーチップの設計と適用東中国と南中国に2つの研究開発センターがありますAolittelは,中国電子技術グループ株式会社13研究機関と戦略的協力と産業同盟を結成しました中国科学アカデミーのソフトウェア研究所,国立半導体照明技術研究開発センターもチップ開発に緊密な協力を維持した.設計と技術アプリケーションコミュニケーション
高信頼性とコスト効率の組み合わせを重視しています 伝統的な線形ソリューションの技術的な障壁を打破し未来に線形LEDドライバの開発に道を開く特に高級LEDドライバの分野では新しい突破が見られました.複雑なスイッチング電源で解決しなければならなかったソリューションが 高度な信頼性とコスト効率の良い線形ソリューションに置き換えられるように高電源因子とストロボスコピーの無との矛盾の技術的な解決です 同時に,フル電圧入力線形駆動スキームを提供します.小容量と低VF値の電熱ランプの駆動システム製品電力の範囲は3Wから60W以上です. 電気回路は,電源が電源を回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させられます.また,顧客の特別なニーズに合わせることもできます.
アオリテルは"誠実さ" "プロフェッショナル" "革新性" "サービス" "品質"といった基本的価値観を堅持していますLED照明業界に高品質の製品と総合的なソリューションを提供することにコミットしています.
