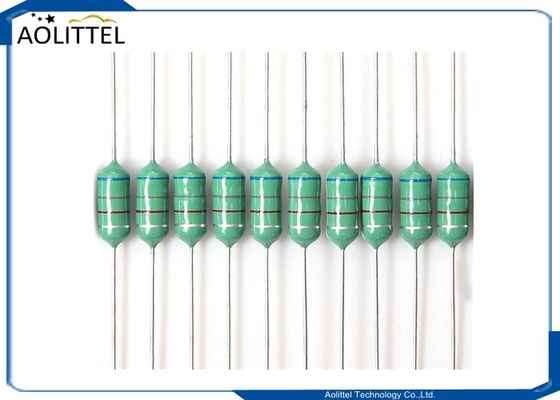

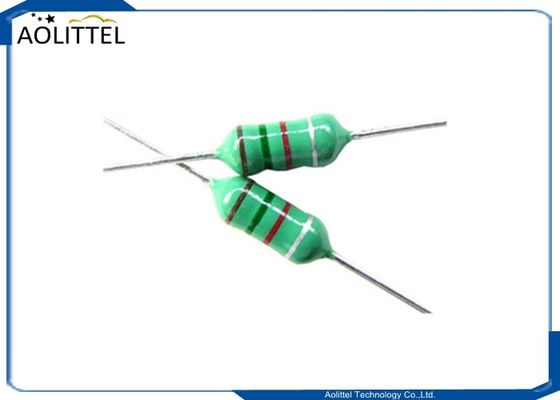

ALシリーズ 固体構造 カラーコード 固定インダクター 0410 3.3uH 10% 1KHZ 玩具用高Q値
私たちの製品は,オーディオビデオ機器,オフィス自動化機器,家電,情報サービスなどの一般的な電子機器で使用するために設計され,宣伝されています.電気光源玩具,PCと周囲,産業制御,家電など
サイズ
| A について | 4.0MAX | C について | 0.6±01 | ||
| B について | 10.0 マックス | ||||
| 識別 | 1 オレンジ 2 オレンジ 3 ゴールド 4 スリバー | ||||
図面図
巻き込み構造図
| ワイリング | S | F について | ワイヤー | ターンする | 曲がりくねりした道 | ||||||
| N1 | S | F について | 2UEW-0.12mm | 15TS | 裁判官 | 滑らかな巻き込み | |||||
電気パラメータ
| テストプロジェクト | SPEC | テストの頻度 | 試験用機器 | ||||||||||||
| L について | 3.3UH±10% | 25°Cで 1KHZ/0.25V | TH2829A | ||||||||||||
| DCR | 340mΩ 最大 | 25°C で 1KHz/0.25V | HK-100 | ||||||||||||
| イサト | LL0*90% | 25°CでDC670mA 1KHz/0.3V | TH2829A | ||||||||||||
BOM
| 材料 | 仕様 | 製造者 | |||||||||||
| PIN番号 | 銅製の鋼鉄ワイヤー | バイチュアン | |||||||||||
| OR 同等のサプライヤー | |||||||||||||
| エポキシ樹脂 | FK661 | QI FU | |||||||||||
| OR 同等のサプライヤー | |||||||||||||
| ワイヤー | 2UEW-F (QA) | GANYUE HENGXING ((E233255) について | |||||||||||
| OR 同等のサプライヤー | |||||||||||||
| 兵士 | (スン)99.3%/Cu:00.7% | SONGBEN | |||||||||||
| OR 同等のサプライヤー | |||||||||||||
| エポキシ塗料 | DGT-1 (緑) | FUXIN | |||||||||||
| OR 同等のサプライヤー | |||||||||||||
| コア | DRWW3*6 | ジャチェン | |||||||||||
| OR 同等のサプライヤー | |||||||||||||
試験報告
試験条件:TEMP:25°C (REF) R.H:80% (REF)
| ポイント | 範囲 | 試験データ | |||||||||||||
| 試験プロジェクト | 仕様 | 1 | 2 | 3 | 4 | 5 | |||||||||
| L について | 3.3UH±10% | 3.33 | 3.32 | 3.30 | 3.32 | 3.33 | |||||||||
| DCR | 340mΩ 最大 | 170 | 170 | 170 | 170 | 170 | |||||||||
| イサト | LL0*90% | わかった | わかった | わかった | わかった | わかった | |||||||||
| 違う 違う | ポイント | 要求事項 | 結果 | ||||||
| 1 | 外見,サイズ | サイズ要求と許容を遵守する | わかった | ||||||
| 2 | ピンを引っ張る力 | 1kg以上 | わかった | ||||||
パッケージ
内部ボックス: 255*70*93mm
外装箱: 440*275*392mm
中箱2000個,箱24個 箱48000個
パッケージスケッチ写真
お客様の要求に応じてパッケージング.
試験装置
1感受性 (L):HM-9481/TH-2829A
2.Q:HM-9481
3.DCR:CH-502BC/TH-2829A
4.SRF:HM-9461;
5.Isat:TH-2829A/TH-1772B+TL-2812D
試験条件: 25°C,75%H
プロセス経路
すべてのカラーコードインダクタルの仕様 0307 0410 0510 0512
外見 寸法
電気特性
AL0307シリーズ
AL0410シリーズ
AL0510シリーズ
AL0512シリーズ
注: この文書のデータは,主要な製品のみを提供しますので,注文または製品に関連する情報についてより多くのことを知りたい場合は,
最新で最も完全な製品情報のために私たちと連絡してください
製品パッケージ
散装品

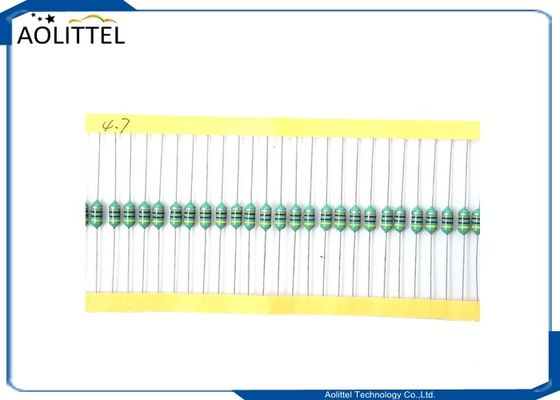

テープ
