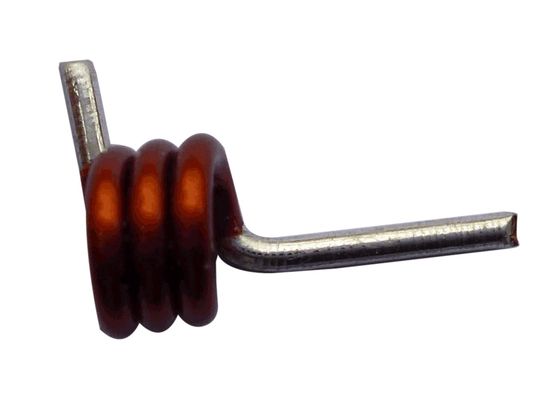

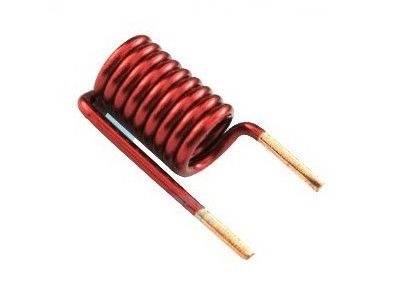

高いQは定形異形赤い銅の空気中心のコイルによって修理された誘導器をVHF-UHF RFの適用のためののための3つの回転300C形作りました
特徴
コンピュータOptomizedのコイル
荷車引きの方式の利用
4有線結着およびニスのカプセル封入
線形A.C. Resistance
一定したインダクタンスとの
電圧および現在の変化
非常に低くマイクロホニックなゆがみ
飽和ゆがみ無し
ヒステリシスのゆがみ無し
概要
インダクタンス コイルは電磁誘導装置の原則の使用によって行なわれました。流れがワイヤーを貫流する場合、そのワイヤーのまわりである特定の電磁場を作り出し、ワイヤーの電磁場自体はコンダクターの誘導の効果の電磁場の範囲内にあります。電磁石ワイヤー自体を発生させるためには、「感じ」と呼ばれます、ワイヤーのすなわち、変更自体は現在の磁界の変更、磁界およびそれ以上コンダクターの流れに影響を及ぼしました;他のワイヤーの範囲の電磁場の役割で、「相互インダクタンスと呼ばれる作り出して下さい。
指定
| 技術的なデータ | すべての技術的なデータは+25˚Cの周囲温度に関連していました |
| インダクタンス範囲 | 5.5nHへの27.3nH |
| インダクタンス許容 | 2%、5%、10% |
| 評価される流れ | 2.7A、2.9A、4.4A |
| 実用温度 | -40˚Cへの+125˚C |
| 終了 | 96.5% 0.5%銅上のTin/3%の銀 |
許容:わずかな値に集中する± 1%
電気伝導率101.5%
温度較差:-25°Cへの85°C
絶縁材の温度:155°C
87%巻くスペース要因
非常に低いD.C.R。
低い表皮効果の損失
低いA.C. Resistance
低い自己キャパシタンス
99.99%高い純度の銅

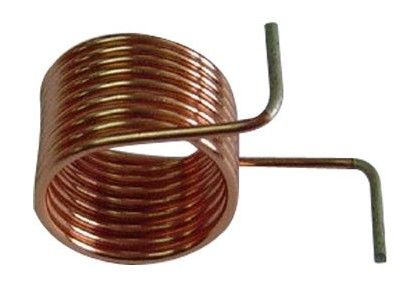

定形異形コイルの指定変数:1.0mmの純粋な銅線、高温抵抗は、銅線の等級200度、温度テスト300度、1分吹きません皮をです。空の内部の直径3.0mm;回転の数:3つの回転。Pinの除去のtin plating。直接溶接することができます
コイルを巻くこと。
コイルは十分な直径（必須の棒径への同輩）の前のプラスチックで最初に傷ついていなければなりません。
巻上げは堅くなければ、隣接した回転はできるだけ近くあるなります。
巻上げが完全だった後、ゆっくりコイルを妨げないで中心を撤回して下さい。
今度は機械サポートのためのコイルの表面上のエポキシの薄層を加えて下さい。
コイル端末から絶縁材を取除いて下さい。
例
10 μHのインダクタンスを作り出す誘導器を作りたいと思うことを仮定して下さい。コイルの直径は1インチであり、コイルの長さは1.25インチ与えられます。コイルの回転の数を見つけなければなりません。
従って上記の同等化の価値を代入します
L = 10インチ
d = 1inch
l = 1.25インチ
n = √ {L [}/d 18d * 40l] = 26
従って、コイルの回転の数は26です。
回転/インチの数= 20.8
