オーダーメイド 超ミニチュア 高電流 表面マウント スクウェア エア コア インデューサー 5.5 から 27nH RF回路用
記述
スクウェアエアコアRFインデュータは,ワンドエアコアインデュータファミリーの一部で,RF回路,ブロードバンドI/Oフィルタリング,周波数選択,またはインピーダンスのマッチングに理想的です.空気コアインダクタルのユニークな平方横断は,より良いパフォーマンスを提供トロイドコイルよりも製造上の利点がある.

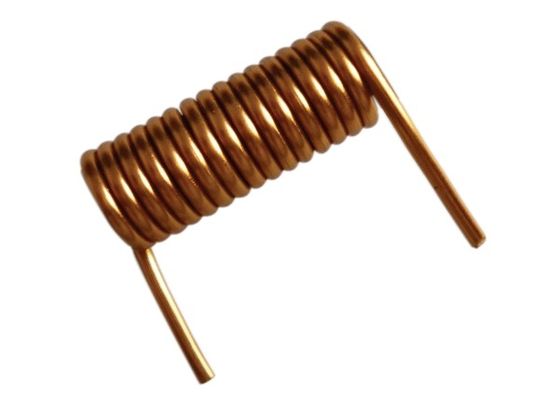

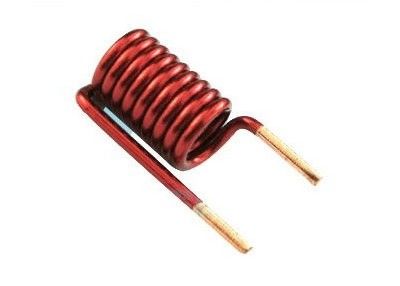

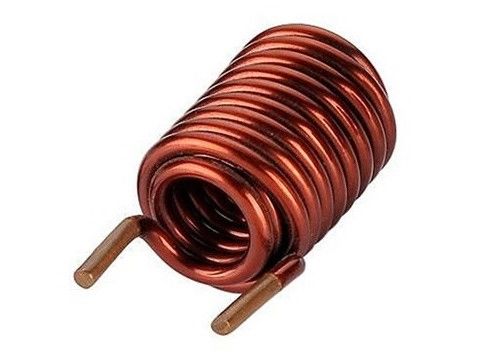

モデル例
| 1 | 2 |
|
|
|
線直径:0.8mm ID 5mm ターン:1.5回転 長さ:6mm |
線直径:1.2mm ID 4mm;ターン:4ターン;長さ:11mm |
典型的な用途
RF アプリケーション
RF回路
ブロードバンド I/O フィルタリング
阻力マッチング
特徴 と 利点
平方切断構造
0806,0807,0908サイズで入手可能
20 誘導力値は 5.5nH から 27.3nH まで
高Q
高電流
優れた SRF
カスタマイズ可
L対周波数曲線
空気コアコイルとは?
特定の誘導力を達成するために 鉄磁性物質に依存しない誘導体を表す用語でバケライトなどの異なる隔熱器の上での巻き込みだけでなく,実際に空気がある場合をカバーしますガラスやPTFEなど
空気コイルが必要ですか?
空気コアコイルの利点は?
導電力は 流動に影響を受けません磁気コアを使用するコイルと対照的に,その誘導力は飽和が近づくにつれてゼロに近づく前に,適度なフィールド強さでピークに達する傾向があります.時には磁化曲線の非線性も許容できる.例えば変換機を切り替える場合.ハイファイスピーカーシステムでのオーディオクロスオーバーネットワークなどの回路では,あなたは歪みを避ける必要があります大半の無線送信機は,ハーモニックの生成を防ぐためにエアコイルに頼ります.
空気コイルは,鉄磁性コアに影響する"鉄の損失"もありません.周波数が増加するにつれて,この利点は徐々に重要になります.より良いQ因子を得ます.より効率的より多くの電力を処理し,歪みを減らす.
最後に,空気コイルは1GHzまで周波数で動作するように設計することができる.ほとんどの鉄磁性コアは100MHz以上ではかなり損失を伴う傾向がある.
悪いところは?
高透通性コアがなければ,与えられた誘導値を達成するには,より多くの回転と/またはより大きな回転が必要です.より多くの回転は,より大きなコイル,より低い自己共鳴,より高い銅損失を意味します.高周波では通常,高い誘導力が不要です.問題を解消します.
より大きな流れる場放射とピックアップ. コーレッドインダクタで使用された閉ざされた磁気経路で放射線ははるかに深刻ではありません. 直径が波長に向かって増加すると (lambda = c / f),電磁放射線による損失は大きくなりますバランスには血まみれの詳細があります.この問題を解決するには,コイルをスクリーンに閉じ込むか,または他のコイルに直角で設置することで,この問題を軽減することができます.
ロープは近接感センサー,ループアンテナ,インダクションヒーター,テスラコイル磁石,磁気計の頭,または傾きの横綱など.
