CE認定 451 453シリーズ NANO2 非常に高速作用のサブミニチュア表面マウントファイューズ 2410 6125 1A 125VAC
部品番号付けシステム
0451 001. M R L
0451 : シリーズ-451 = 金/SnPb / シルバー付キャップ 453 = シルバー付キャップ
001. : AMPコード: 電動特性表を参照
M: 量コード: M = 1000pcs N = 5000pcs
R:パッケージコード -R =テープとロール
L: L-RoHS対応・ハロゲンフリー (金付キャップ) ; SN-RoHS対応・ハロゲンフリー (Sn浸泡キャップ)
注記: 付属詞"L"は451シリーズのみに適用される. 451シリーズには"RoHS"と"HF" (付属詞"L") または"non-RoHS" (付属詞なし) のバージョンとして注文することができる.- 453シリーズは RoHS に準拠したバージョンとしてのみ提供されており,L 前の文字は不要です.453 シリーズ 注文説明書に L を入れないでください.
サイズ
シリアルの電気特性
| アムペアランキング % | アムペアランキング | 営業時間 |
| 100% | 0.062 20 | 最低4時間 |
| 200% | 0.062 10 | 5秒 最大 |
| 12 20 | 最大20秒 |
パッケージ
| 梱包オプション | パッケージの仕様 | 量 | 量と包装コード |
| 12mmテープとロール | EIA RS-481-2 (IEC 286,第3部分) | 1000 | NR |
| 12mmテープとロール | EIA RS-481-2 (IEC 286,第3部分) | 5000 | MR |
機関承認
| 代理店 | エージェンシー ファイル番号 | AMP 範囲 |
| UL | E10480 | 6.3A - 20A |
| CSA | 29862 | 0.062A - 15A |
| PSE |
NBK030205-E10480A/B NBK101105-E184655 |
1A - 5A 6.3A~10A |
| CUL | E10480 | 0.062A - 5A |
記述

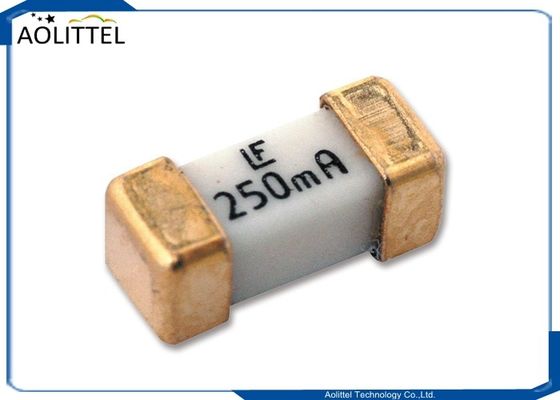

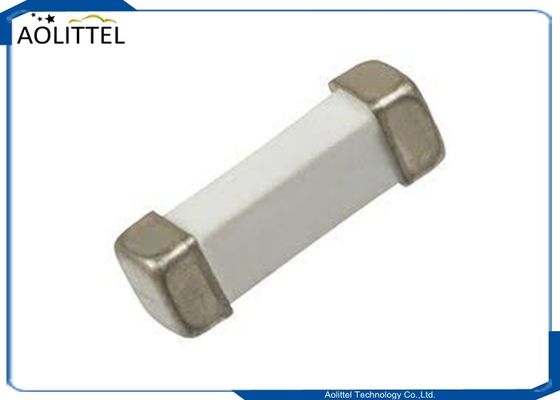

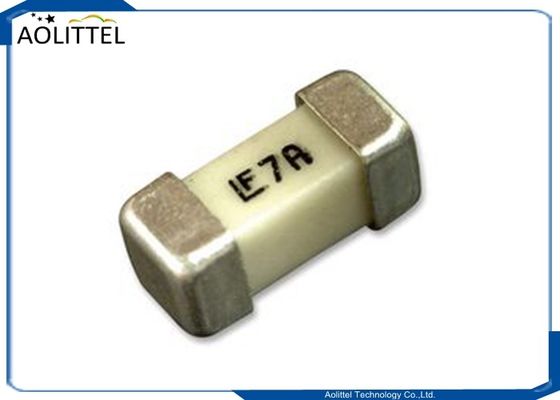

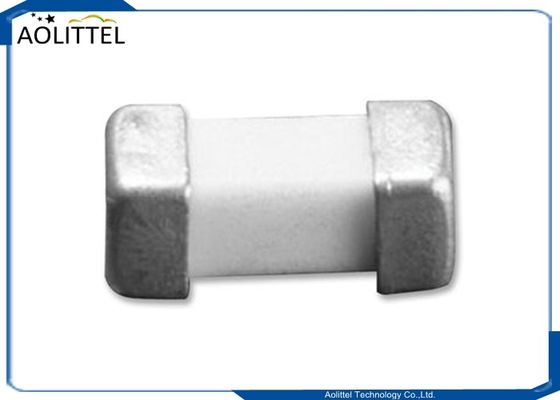

Nano2® SMF フィューズは,二次側回路のオーバー電流保護アプリケーションのために設計された,非常に小さな,Wire-in-Air (WIA) 方形の表面マウントフィューズです.これらのファイューズは,表面マウント技術を使用してPCBのために設計されています.
特徴
• 非常に迅速に作用する • サイズが小さい • 幅広い電流範囲 (0.062A~20A) が利用可能 • 幅広い動作温度範囲 • 低温再評価 • RoHS に準拠し,ハロゲンフリー
適用する
• Notebook PC • LCD/PDP TV • LCD monitor • LCD/PDP panel • LCD backlight inverter • Portable DVD player • Power supply • Networking • PC server • Cooling fan system • Storage system • Telecom system • Wireless basestation • White goods • Game console • Office Automation equipment • Battery charging circuit protection • Industrial equipment
451/453 シリーズ ファイューズのデータシート
