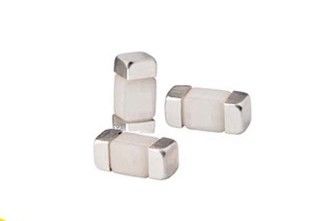

耐圧 CQ24LT 002 6.1x2.6mm セラミックタイムラグチップファイズ 2A 350V 6125 LED照明のオーバー電流保護用
記述
2410 ワイヤーインエア SMDファイューズは,二次レベルのオーバー電流保護アプリケーションに非常に適しています.これらの鉛のない表面マウント装置は,信頼性が向上し,伝統的なセラミックボディシューズで一般的な末端キャップの除去のリスクを取り除きましたさらに,直線線材は一貫した融合と切断特性を示しています.これらの2410シューズは,ニッケルとチンのコープリング銅端を使用し,強い弧抑制特性を持つ高い信頼性と弾性を持っています.
適用する
• 工業機器
• LCD/PDP テレビ
• バックライトインバーター
• 電源
• 通信システム
• ネットワーク
• ゲーム システム
• ホワイト 商品
• 自動車
主要な特徴
ハロゲンフリー,RoHS準拠,100%鉛フリー
銅または銅合金複合ファイューズリンク
エポキシファイバーガラスで強化されたフィューズボディ
定位電流の幅が広い
-55°Cから125°Cまでの作業温度範囲
材料と寸法
構造体材料:セラミック
終結材料:銀 (Ag),ニッケル (Ni),チン (Sn)
ファイズエレメント:シルバー ((Ag)
推薦された地形パターン - リフロー溶剤
単位:mm
| L2 | L1 | W | |
| 1-20A | 2.95 | 1.96 | 3.15 |
部品番号
部品番号システム
CQ24LT 001
CQ24LT -- シリーズ
001 -- AMPコード (下記の表を参照)
| PN | アムペア 格付け [イン ] |
電圧 格付け (V) |
定額 抵抗力 冷たいオーム |
定額 溶け込み A 秒 |
| CQ24LT 001 | 1A |
350V |
1.100 | 0.700 |
| CQ24LT 1号50 | 1.5A | 0.500 | 1.570 | |
| CQ24LT 002 | 2A | 0.203 | 1.800 | |
| CQ24LT 250 | 2.5A | 0.155 | 2.430 | |
| CQ24LT 003 | 3A | 0.045 | 3.240 | |
| CQ24LT 3号機について15 | 3.15A | 0.039 | 3.770 | |
| CQ24LT 3号機について50 | 3.5A | 0.036 | 4.410 | |
| CQ24LT 004 | 4A | 0.028 | 5.760 | |
| CQ24LT 005 | 5A | 0.021 | 9.750 | |
| CQ24LT 006 | 6A | 0.016 | 13.32 | |
| CQ24LT 6 について30 | 6.3A | 0.015 | 15.08 | |
| CQ24LT 007 | 7A | 0.014 | 19.60 | |
| CQ24LT 008 | 8A | 0.013 | 25.60 | |
| CQ24LT 010 | 10A | 0.011 | 40.00 | |
| CQ24LT 012 | 12A | 0.009 | 57.60 | |
| CQ24LT 015 | 15A | 0.006 | 101.2 | |
| CQ24LT 020 | 20A | 0.005 | 192.0 |
利益
• 200% の 過負荷 レベル で 非常に 迅速 に 作用 する
• 突入電流に耐える優れた能力
• 高度な信頼性と耐久性
• 強い弧圧縮特性
• ニッケル と 锡 を 塗り た 銅 端末
電気特性
| 定数電流 | 1 イン | 2 中 | 3 中 | 8 中 | |
| ミン | ミン | マックス | マックス | マックス | |
| 1-20A | 4時間 | 1秒 | 60秒 | 3秒 | 0.1秒 |
環境温度は25°C
中断評価
1A~20A:
交流電圧350Vで100アンペア
100アンペア 125V ACで
100アンペア 125V DCで
300アンペア 32V DCで
溶接方法
*リフロー溶接: 260°C,最大30秒
*波溶接: 260°C 最大10秒
*手用溶接: 350°C,最大3秒
テープとロールの仕様
テープとリール 数量: 2500 pcs/reel
| ポイント | W | P | E について | F について | P1 | D | D1 |
| 基準 | 12.00 | 4.00 | 1.75 | 5.50 | 2.00 | 1.50 | 1.00 |
| 許容性 | ±010 | ±010 | ±010 | ±005 | ±005 | ±010 | ±010 |
| ポイント | P0 | 10P0 | A0 | B0 | KO | t |
| 基準 | 4.00 | 4.00 | 2.85 | 6.30 | 1.45 | 0.24 |
| 許容性 | ±010 | 0.20 | ±010 | ±010 | ±010 | ±005 |
環境仕様
| 動作温度 | -55°Cから+125°C |
| 振動 | MIL-STD-202G,方法 201 ((10-55 Hz,0.06 インチ,総遠征) |
| 塩スプレー | MIL-STD-202G,方法 101,試験条件B (48時間) |
| 断熱抵抗 | MIL-STD-202G,方法302,試験条件A |
| 溶接熱耐性 | MIL-STD-202G,方法210,試験条件B (260°Cで10秒) |
| 熱ショック | MIL-STD-202G,方法107,試験条件B (-65°Cから+125°C) |
温度回転曲線
注記:
1この曲線で示した減速率は,連続運転の標準減速率25%の追加です.
平均的な時間電流曲線
