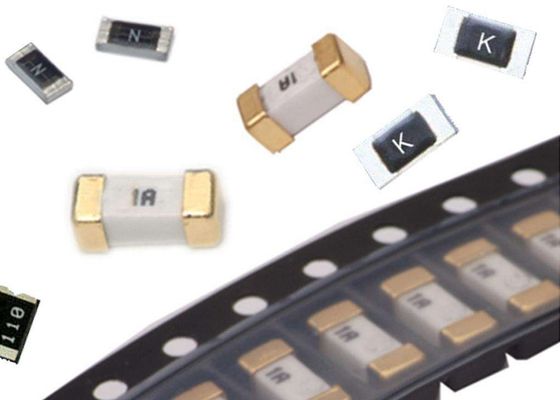

CQ24LF 001 6.1x2.6mm 急速作用の表面マウントフィューズ 2410 350V 1A シルバー塗装断断容量100A
申請について
ノートブック/ウルトラブック
通信システム
充電器
LCD/LEDテレビ 白い商品
PCサーバー
LCDモニター
DC/DC変換機
DC/ACインバーター
主要な特徴
超電流保護のための単発ファイューズ
6125 (EIA 2410) 足跡
速度の高い精度
UL 248-14 に記載されている
RoHS対応* ハロゲンフリー**
ワイヤーコアSMD設計
自動組み立てのための表面固定包装
環境特性
動作温度 -55 °Cから+125 °C 保存条件 温度.湿度 +5 °Cから +35 °C 湿度保存期間 40% から 75%製造日から2年 水分感度レベル..................................1 ESD分類 (HBM) 6クラス
材料と寸法
構造体材料:セラミック
終結材料:銀 (Ag),ニッケル (Ni),チン (Sn)
ファイズエレメント:シルバー ((Ag)
推薦された地形パターン - リフロー溶剤
単位:mm
| L2 | L1 | W | |
| 1-20A | 2.95 | 1.96 | 3.15 |
部品番号
部品番号システム
CQ24LF 001
CQ24LF -- シリーズ
001 -- AMPコード (下記の表を参照)
| PN | アムペア 格付け [イン ] |
電圧 格付け (V) |
定額 抵抗力 冷たいオーム |
定額 溶け込み A 秒 |
| CQ24LF 001 | 1A |
350V |
1.100 | 0.500 |
| CQ24LF 1 について50 | 1.5A | 0.500 | 1.130 | |
| CQ24LF 002 | 2A | 0.203 | 1.200 | |
| CQ24LF 2 について50 | 2.5A | 0.155 | 1.500 | |
| CQ24LF 003 | 3A | 0.045 | 1.890 | |
| CQ24LF 3 について15 | 3.15A | 0.039 | 2.280 | |
| CQ24LF 3 について50 | 3.5A | 0.036 | 2.573 | |
| CQ24LF 004 | 4A | 0.028 | 3.360 | |
| CQ24LF 005 | 5A | 0.021 | 6.000 | |
| CQ24LF 006 | 6A | 0.016 | 7.920 | |
| CQ24LF 6 について30 | 6.3A | 0.015 | 9.128 | |
| CQ24LF 007 | 7A | 0.014 | 12.25 | |
| CQ24LF 008 | 8A | 0.013 | 16.00 | |
| CQ24LF 010 | 10A | 0.011 | 25.00 | |
| CQ24LF 012 | 12A | 0.009 | 36.00 | |
| CQ24LF 015 | 15A | 0.006 | 67.50 | |
| CQ24LF 020 | 20A | 0.005 | 132.0 |
電気特性
| 定数電流 | 1 イン | 2 中 |
| ミン | マックス | |
| 1-20A | 4時間 | 5秒 |
環境温度は25°C
中断評価
1A~20A:
交流電圧350Vで100アンペア
100アンペア 125V ACで
100アンペア 125V DCで
300アンペア 32V DCで
溶接方法
*リフロー溶接: 260°C,最大30秒
*波溶接: 260°C 最大10秒
*手用溶接: 350°C,最大3秒

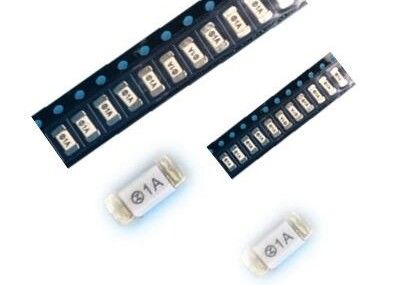

テープとロールの仕様
テープとリール 数量: 2500 pcs/reel
| ポイント | W | P | E について | F について | P1 | D | D1 |
| 基準 | 12.00 | 4.00 | 1.75 | 5.50 | 2.00 | 1.50 | 1.00 |
| 許容性 | ±010 | ±010 | ±010 | ±005 | ±005 | ±010 | ±010 |
| ポイント | P0 | 10P0 | A0 | B0 | KO | t |
| 基準 | 4.00 | 4.00 | 2.85 | 6.30 | 1.45 | 0.24 |
| 許容性 | ±010 | 0.20 | ±010 | ±010 | ±010 | ±005 |
注記:
1この曲線で示した減速率は,連続運転の標準減速率25%の追加です.
