UL cUL リスト 3AB 3AG 6.3x32mm 急速作用カートリッジ フューズ 5A AC 250V 125V ガラスチューブフューズ 6.250MFC1500A
記述
6.250MFC 迅速作用ファイューズは,信頼性の高いパフォーマンスと費用対効果の高い回路保護を提供しながら,幅広いアプリケーション要件を解決します.
特徴
UL標準248-14に従って

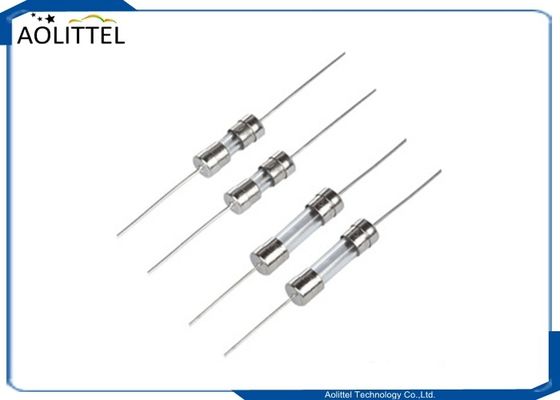

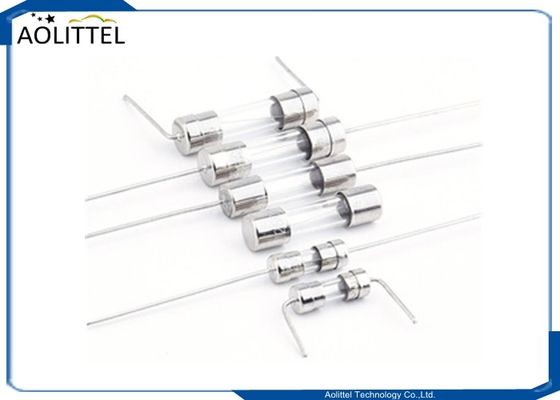

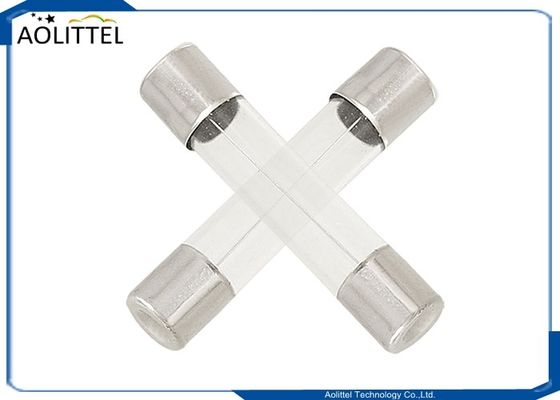

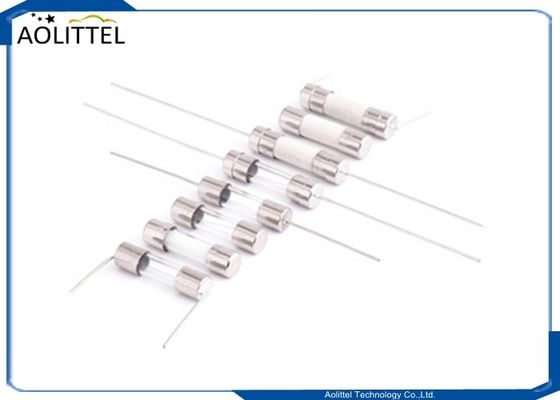

カートリッジと軸性鉛形式で,様々な形状の寸法で利用可能
RoHS に準拠し,鉛のない
認証
| 定位電圧 | 機関 | アンペア範囲 | 代理店のファイル番号 |
| 125V/250V | UL | 100mA ~ 30A | E340427 |
| C-UL | 100mA ~ 30A | E340427 |
仕様
Aは250V Bは125V
| カタログ | アムペア | 電圧 | 壊れる | 溶融する |
| 違う 違う | 格付け | 格付け | 容量 | インテグラル (A2.S) |
| 6.250MFC0100A/B | 100mA | 250V/125V |
10000A@125V AC (100mA~10A) 35A@250V AC (100mA~1A) 100A@250V AC (1.25A~3.5A) 200A@250V AC (4A~10A) |
0.003 |
| 6.250MFC0160A/B | 160mA | 250V/125V | 0.008 | |
| 6.250MFC0200A/B | 200mA | 250V/125V | 0.02 | |
| 6.250MFC0250A/B | 250mA | 250V/125V | 0.026 | |
| 6.250MFC0300A/B | 300mA | 250V/125V | 0.047 | |
| 6.250MFC0315A/B | 315mA | 250V/125V | 0.055 | |
| 6.250MFC0350A/B | 350mA | 250V/125V | 0.072 | |
| 6.250MFC0400A/B | 400mA | 250V/125V | 0.1 | |
| 6.250MFC0500A/B | 500mA | 250V/125V | 0.16 | |
| 6.250MFC0600A/B | 600mA | 250V/125V | 0.25 | |
| 6.250MFC0630A/B | 630mA | 250V/125V | 0.28 | |
| 6.250MFC0750A/B | 750mA | 250V/125V | 0.49 | |
| 6.250MFC0800A/B | 800mA | 250V/125V | 0.6 | |
| 6.250MFC1100A/B | 1A | 250V/125V | 0.8 | |
| 6.250MFC1125A/B | 1.25A | 250V/125V | 1.6 | |
| 6.250MFC1150A/B | 1.5A | 250V/125V | 2.5 | |
| 6.250MFC1160A/B | 1.6A | 250V/125V | 3.2 | |
| 6.250MFC1200A/B | 2A | 250V/125V | 5.6 | |
| 6.250MFC1250A/B | 2.5A | 250V/125V | 7.6 | |
| 6.250MFC1300A/B | 3A | 250V/125V | 14 | |
| 6.250MFC1315A/B | 3.15A | 250V/125V | 19 | |
| 6.250MFC1350A/B | 3.5A | 250V/125V | 20 | |
| 6.250MFC1400A/B | 4A | 250V/125V | 25 | |
| 6.250MFC1500A/B | 5A | 250V/125V | 42 | |
| 6.250MFC1600A/B | 6A | 250V/125V | 80 | |
| 6.250MFC1630A/B | 6.3A | 250V/125V | 96 | |
| 6.250MFC1800A/B | 8A | 250V/125V | 200 | |
| 6.250MFC2100A/B | 10A | 250V/125V | 320 | |
| 6.250MFC2120A/B | 12A | 250V/125V | 470 | |
| 6.250MFC2150A/B | 15A | 250V/125V | 650 | |
| 6.250MFC2200A/B | 20A | 250V/125V | 870 | |
| 6.250MFC2250A/B | 25A | 250V/125V | 1320 | |
| 6.250MFC2300A/B | 30A | 250V/125V | 1820 |
寸法 と 材料
単位:mm
| 違う | 部品名 | 材料 |
| 1 | カップ | ニッケル付銅 |
| 2 | 身体 | ガラスのチューブ |
| 3 | フューズ要素 | 合金 |
動作特性
| % アムペアランキング (In) | 吹く時間 |
| 100%* 中 | 4時間分 |
| 135%* 中 | 1時間 最大 |
| 200%* 中 | 60秒 最大 |
中断評価
断片容量:
10000A at125 V AC (6.250MFC 100mA~10Aの範囲内)
35A 250V AC (6.250MFC 100mA~1A の範囲内)
100A 250V AC (6.250MFC 1.25A~3.5A の範囲内)
200A 250V AC (6.250MFC 4A~10A の範囲内)
推奨された溶接パラメータ
波のパラメータ:
溶接器の温度:最大260°C
溶接器の滞在時間: 2~5s
B 手動溶接器のパラメータ:
溶接鉄の温度:350±5°C
熱する時間:最大5秒
梱包量
ポリバッグ1個200個10個内箱1個内箱4個外箱1個内箱
箱:L240±2 * W170±2 * H110±2mm
外装箱: L390±5 * W240±5 * H250±5mm
