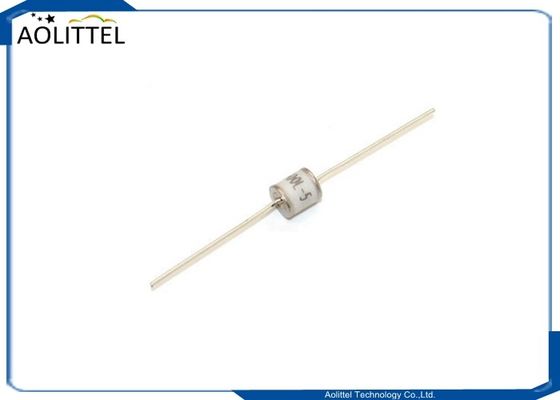

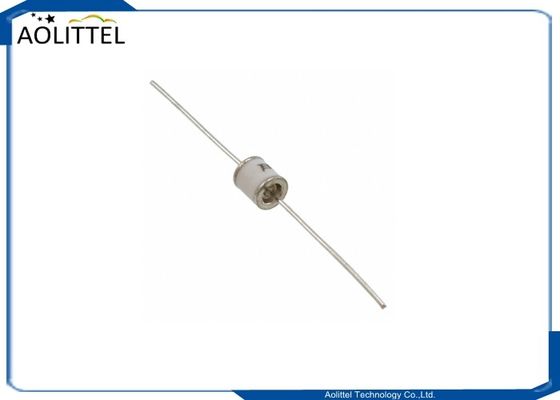

5KA 2ポールガス放出管 8x8mm 2電極軸性ガスプラズマアレスタ 1000V
特徴
100V/sの緩慢上昇電圧から10KV/μsの急速上昇電圧への超高速応答を備える.
安定した断熱電圧
高い保温耐性
低容量 (<2pF)
高電圧残留電圧
大量に吸収する 臨時電流能力
仕様
| 部分番号 | DC ブレイクダウン電圧 ((V) | 1KV/μs (V) |
8/20μs (10回) (KA) |
AC50Hz 1秒 (A) | 断熱抵抗 (GΩ) | 容量 1MHz ((PF) |
衝動時間 (<10/1000μs) @100A |
| SGH81-600X | 510・690 | 1100 | 5 | 10 | 10 | 1.5 | 500 |
| SGH81-800X | 680・920 | 1200 | 5 | 10 | 10 | 1.5 | 500 |
| SGH81-102X | 800 円1200 | 1400 | 5 | 10 | 10 | 1.5 | 300 |
| SGH81-142X | 1120・1680 | 2200 | 5 | 2.5 | 10 | 1.5 | 10 |
| SGH81-162X | 1280年1920年 | 2400 | 5 | 2.5 | 10 | 1.5 | 10 |
| SGH81-202X | 1600 円 2400 | 2800 | 5 | 2.5 | 10 | 1.5 | 10 |
| SGH81-252X | 2000 円3000 | 3600 | 5 | 2.5 | 10 | 1.5 | 10 |
| SGH81-272X | 2160 ̇3240 | 3800 | 5 | 2.5 | 10 | 1.5 | 300 |
| SGH81-302X | 24003600円 | 4200 | 5 | 2.5 | 10 | 1.5 | 10 |
推奨される使用方法
リピーター モデム
電話インターフェース,ラインカード
データ通信機器
ラインテスト機器
尺寸
記述

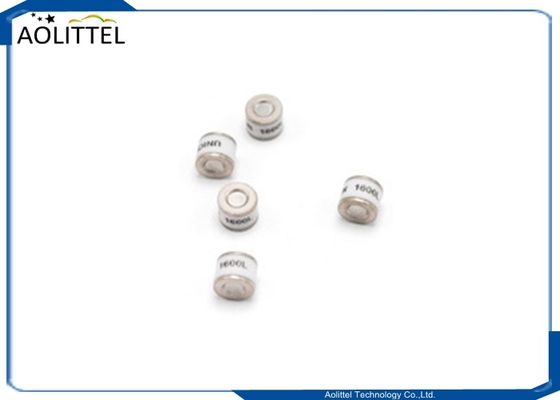

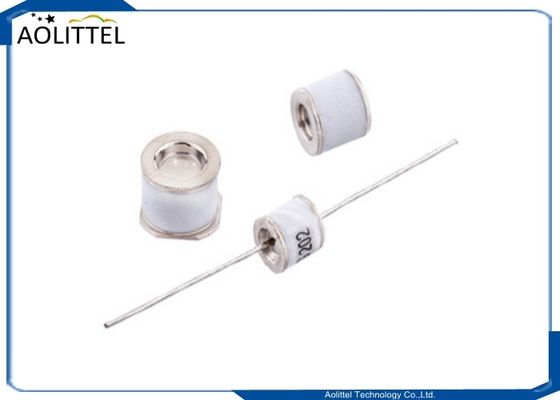

Aolittel 高信頼性の高い SGH8 シリーズ GDT は,板レベルの回路保護に理想的な小さなサイズで高レベルの電圧上昇保護を提供します.GDT は 最小 の エネルギー を 消耗 する スイッチ の よう に 機能 し,それゆえ,他の 臨時 電圧 保護 タイプ を 遥かに 超え て いる 電流 を 処理 するSGH8シリーズは,表面のマウント,コアを含む様々な形態で提供されています.直線と形状の電線組み立て方法の多様性に対応しますSGH8シリーズ (75V-110V) は,低電圧制限と非常に低い弧電圧を必要とする試験および通信機器および他の装置の保護に理想的ですSGH8シリーズ (145V-1000V) は,より高い電圧制限や残電圧が必要である設備を保護するのに理想的です.
機関による承認
* 放射性でない
* RoHS 準拠
* 急速な崩壊時間
* スイッチ電圧を達成すると非常に高いスイッチ速さ,高いdi/dtはイグニッショントランスフォーマーに最適な性能を可能にします.
* 長寿命
警告
* スイカリング スキルギャップは,指定された値内でのみ使用できます.
* 損傷したスイッチは再使用してはならない.
