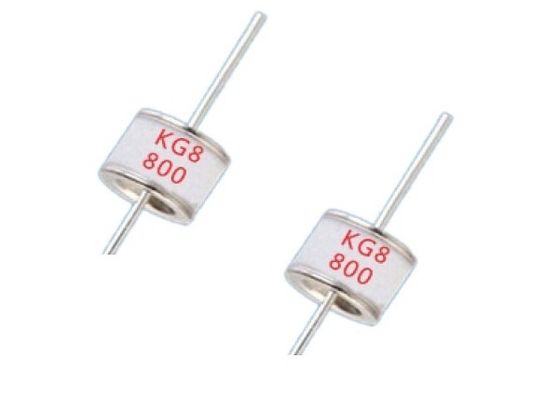

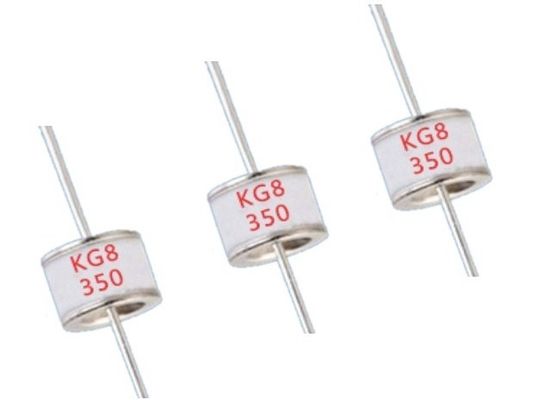

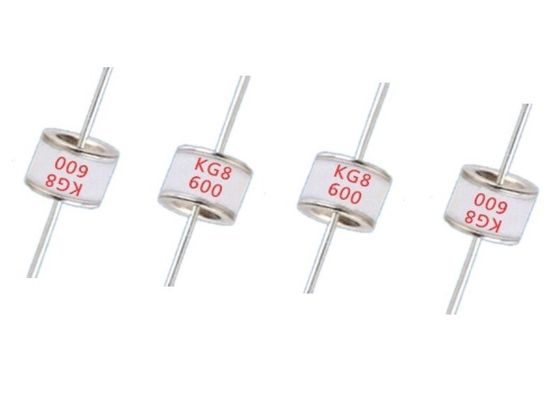

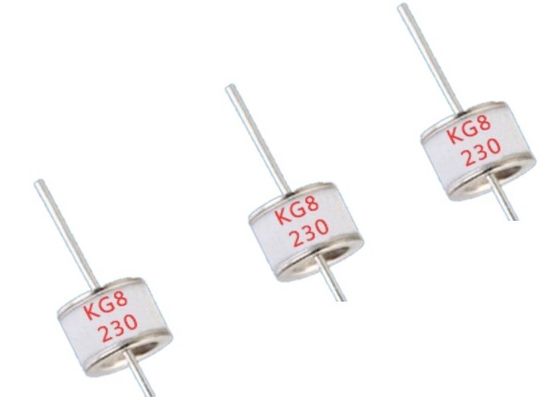

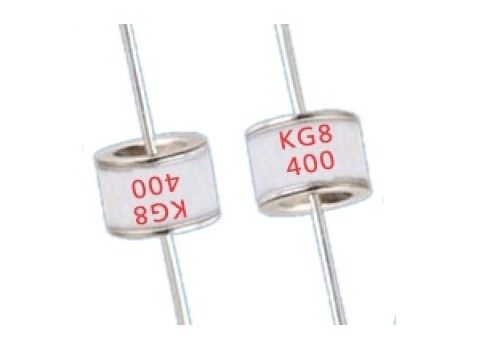

KG8シリーズ GDT 鉛 8x6mm 2電極切換 スパークギャップ SSG 110V-800V 突発阻害器 HIDランプの点火
特徴
非常に長い寿命
生涯にわたる安定したパフォーマンス
温度変動に対する不敏感な性能
切り替え損失が非常に低い
非常に短い分解時間
頑丈な設計により高い信頼性
RoHS対応
尺寸図(寸法 mm)
適用する
HIDランプの点火
電気性能
| KG8 110L | 110±20% | 1000000 | ¥300 | 70 | ≥1 | <1.3 | ≤50 |
| KG8 150L | 150±15% | 1000000 | ¥300 | 30 | ≥1 | <1.3 | ≤50 |
| KG8 230L | 230±15%) | 1000000 | ¥300 | 20 | ≥1 | <1.3 | ≤50 |
| KG8 300L | 300±12%) | 400000 | ¥500 | 130 | ≥1 | <1.3 | ≤50 |
| KG8 350L | 320±12%) | 400000 | ¥500 | 150 | ≥1 | <1.3 | ≤50 |
| KG8 350L | 350±10% | 400000 | ¥500 | 150 | ≥1 | <1.3 | ≤50 |
| KG8 350L+ | 370±10% | 400000 | ¥500 | 140 | ≥1 | <1.3 | ≤50 |
| KG8 400L | 400±10% | 400000 | ¥500 | 130 | ≥1 | <1.3 | ≤50 |
| KG8 450L | 450±10% | 300000 | ¥500 | 120 | ≥1 | <1.3 | ≤50 |
| KG8 500L | 500±10% | 300000 | ¥400 | 170 | ≥1 | <1.3 | ≤50 |
| KG8 600L | 560±10% | 300000 | ¥400 | 140 | ≥1 | <1.3 | ≤50 |
| KG8 600L | 600±10% | 300000 | ¥400 | 210 | ≥1 | <1.3 | ≤50 |
| KG8 800L | 730±10% | 300000 | ¥400 | 130 | ≥1 | <1.3 | ≤50 |
| KG8 800L | 800±10% | 300000 | ¥400 | 120 | ≥1 | <1.3 | ≤50 |
記述
スイッチングスパークギャップ (Switching Spark Gap,SSG) は,数千回点火した後でも信頼性のある動作を行う活性成分である.スイッチングスパークギャップは,弧放電原理の利点を利用する. The enormous speed at which the arc is formed (<50 ns) as well as the high current capability allow the generation of short pulses of 10µs pulses with extremely high current or voltage rise times and low power loss自動車ヘッドライトのHIDクセノンランプの点火など,高電圧パルスを生成する必要があるすべてのアプリケーションで使用できます.
警告
切断スイカの隙間は,指定された値内でのみ使用することができる.
損傷した切換火花は再使用してはならない.
統計
図1:QC試験回路 (100%の出力検査)
試験中のDUT装置
ICUの点火制御装置 (感度10〜30uA)
放電電10〜20mA
図2:測定値の説明
dVS/dt ~ dVN/dt
図3:QC試験回路 (25点でのサンプル検査)
KB PD AB E / KB PD AB PM
図4: 測定値の説明
