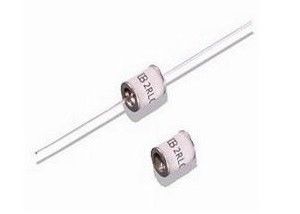

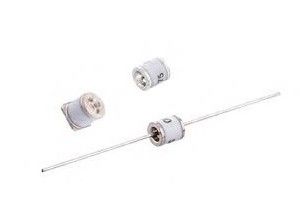

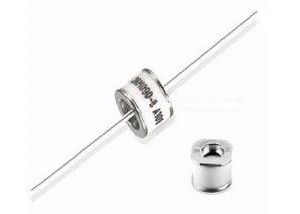

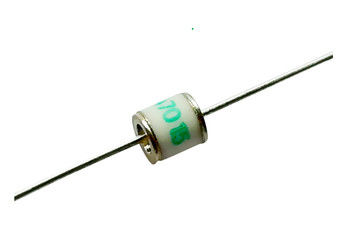

GDT 紹介
ガス放出管 (GDT) は,電圧のピークに対して代替回路経路を提供するために,セラミック管に閉じ込められた高貴なガスを使用します.陶器の封筒とニッケルコネクタで,高い負荷を容認し,Surgingは20KAで動作する製品を提供していますこの装置の故障電圧は幅広い範囲 (最大20%の許容度) を有します.主要用途は高周波通信線,駅,セキュリティシステム,HIDと高品質の電圧突発防護装置 (SPD).
特徴
1RoHSとHFに準拠している
2SMD構造
3DC スパークオーバー電圧: 70~800V
4低容量
5機関認定: UL
6作業温度:-30°C ~ +85°C 貯蔵温度:-40°C ~ +115°C
推奨される用途
1ケーブルモデム
2xDSL
3セットトップボックス
4. テレビ
5電力供給器
6消費者電子機器
部品番号コード

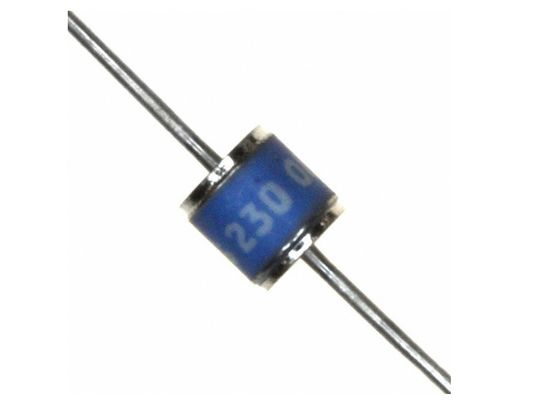

S5 0 - 230X SMDT
S5:S5シリーズ ф5*5mm
0鉛形 0=SMD 1=推力
230X:直流線電圧:90X=90V 230X=230V 102X=1000V
SMDT: パッケージ SMD=シリンダー 無鉛 SMDT=2-SMD シリンダーの方角端
電気特性
| 部品番号 (DIP) | 部品番号 (SMD) | DC スパークオーバー電圧 ((V) | 1KV/μs (V) | 8/20μs (1回) (KA) | DC ストローバー電圧 ((V) | AC50Hz 1秒 (A) | 断熱抵抗 (GΩ) | 容量 1MHz ((PF) | インパルス寿命 ((10/1000μs) @100A |
| S51-70X | S50-70X | 70±20% | 800 | 10 | 10 | 52 | 10 | 1 | 300 |
| S51-75X | S50-75X | 75±20% | 800 | 10 | 10 | 52 | 1 | 1 | 300 |
| S51-90X | S50-90X | 90±20% | 700 | 10 | 10 | 52 | 1 | 1 | 300 |
| S51-150X | S50-150X | 150±20% | 700 | 10 | 10 | 52 | 1 | 1 | 300 |
| S51-230X | S50-230X | 230±20% | 700 | 10 | 10 | 80 | 1 | 1 | 300 |
| S51-250X | S50-250X | 250±20% | 700 | 10 | 10 | 80 | 1 | 1 | 300 |
| S51-300X | S50-300X | 300±20% | 900 | 10 | 10 | 150 | 1 | 1 | 300 |
| S51-350X | S50-350X | 350±20% | 900 | 10 | 10 | 150 | 1 | 1 | 300 |
| S51-400X | S50-400X | 400±20% | 1000 | 10 | 10 | 150 | 1 | 1 | 300 |
| S51-470X | S50-470X | 470±20% | 1100 | 10 | 10 | 150 | 1 | 1 | 300 |
| S51-600X | S50-600X | 600±20% | 1500 | 10 | 10 | 150 | 1 | 1 | 300 |
| S51-800X | S50-800X | 800±20% | 1700 | 10 | 10 | 150 | 1 | 1 | 300 |
| DC スパークオーバー電圧 | DC 測定電圧 |
| 70~90V | 50V |
| 150~400V | 100V |
| 470~800V | 250V |
尺寸 (単位:mm)
(軸型鉛) S51
| D | 5 +0.3/−05 |
| T | 5 +0.3/−05 |
| L について | 20分 |
| d | 00.8±005 |
S50 (鉛型がない)
| D | 5 +0.3/−05 |
| T | 5 +0.3/−05 |
梱包テープ
| プラスチックのトレイ (265×147×10mm) | 中箱 (270×145×50mm) | 箱外 (310×280×275mm) |
| 100 PCS/ プラスチック トレイ | 500 PCS/箱 | 51000 PCS/カートン |
2電極の軸性鉛のGDT: 500PCS/リール
製品の倉庫保管条件
1貯蔵温度: -10°C~+40°C
2相対湿度:≤75%RH
3腐食性のある大気や太陽光から遠ざけます.
4保存期間: 1 年
