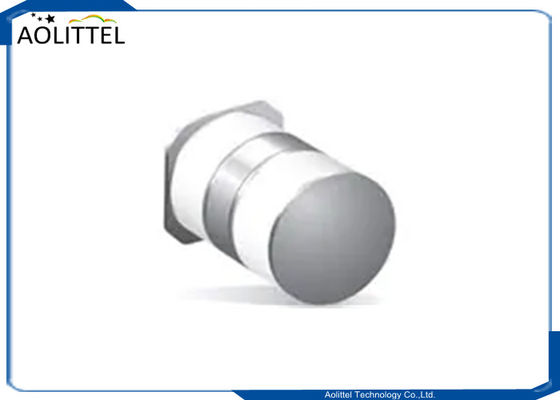

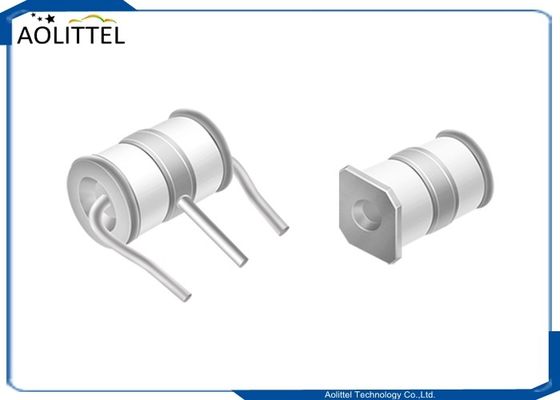

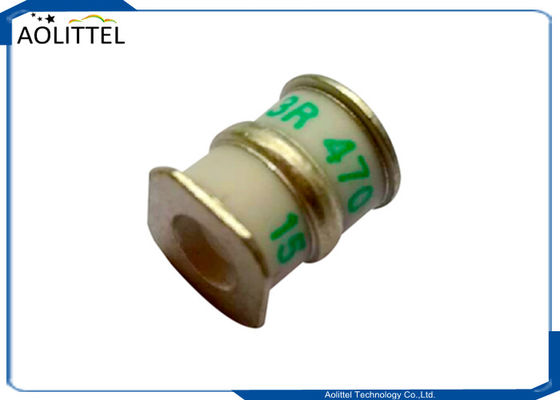

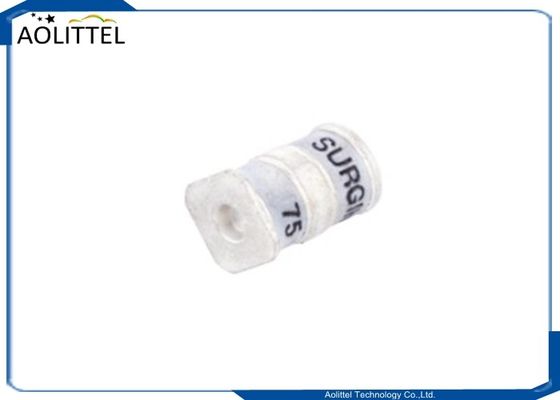

2052 ミニチュア高電圧SMT SMD軽用3電極ガス放出管 GDT 90V 10KA 2つの平方端末
適用する
■ xDSL
■ セット トップ ボックス
■ 衛星およびCATV機器
■ 電源供給業者
■ 消費電子機器
■ 一般的な通信機器
■通信機器
■ 工業機器/電子機器
■ 消費電子機器
製品サイズ (単位:mm)
仕様
| 部分番号 | DC スパークオーバー電圧 ((V) | 1KV/μs (V) | 8/20μs (10回) (KA) | DC ストローバー電圧 ((V) | AC50Hz 1秒 (A) | 断熱抵抗 (GΩ) | 容量 1MHz ((PF) | インパルス寿命 ((10/1000μs) @100A |
| SE90-75X | 75±20% | 700 | 5 | 52 | 5 | 1 | 2 | 300 |
| SE90-90X | 90±20% | 600 | 5 | 52 | 5 | 1 | 2 | 300 |
| SE90-120X | 120±20% | 600 | 5 | 80 | 5 | 1 | 2 | 300 |
| SE90-150X | 150±20% | 600 | 5 | 80 | 5 | 1 | 2 | 300 |
| SE90-200X | 200±20% | 700 | 10 | 135 | 10 | 1 | 2 | 300 |
| SE90-230X | 230±20% | 700 | 10 | 135 | 10 | 1 | 2 | 300 |
| SE90-250X | 250±20% | 700 | 10 | 135 | 10 | 1 | 2 | 300 |
| SE90-350X | 350±20% | 750 | 10 | 135 | 10 | 1 | 2 | 300 |
| SE90-400X | 400±20% | 800 | 10 | 135 | 10 | 1 | 2 | 300 |
| SE90-420X | 420±20% | 800 | 10 | 135 | 10 | 1 | 2 | 300 |
| SE90-470X | 470±20% | 900 | 10 | 135 | 10 | 1 | 2 | 300 |
| SE90-600X | 600±20% | 1000 | 5 | 135 | 5 | 1 | 2 | 300 |
| SE90-800X | 800±20% | 1400 | 5 | 135 | 5 | 1 | 2 | 300 |
| SE90-112X | 1100±20% | 1750 | 5 | 135 | 5 | 1 | 2 | 300 |
梱包テープ
特徴
• RoHS & HF に準拠する
• サイズ:7.2mm*5.0mm
DC スパークオーバー電圧: 75~1100V
• 安定した断熱電圧
• 高い保温耐性
• 高余電圧
• 大量に一時電流を吸収する能力
• 低容量と挿入損失
• 表面の固定設計
•対称断熱電圧 (L-L,L-G)
一般的な
ガス放出管 (GDT) は,電圧のピークに対して代替回路路を提供するために,セラミック管に包まれた貴重ガスを使用します.陶器の封筒とニッケルコネクタで,高い負荷を容認し,Surgingは20KAで動作する製品を提供しています装置の故障電圧は幅広い範囲 (最大20%の許容度) を有します.主要なアプリケーションは高周波通信線,駅,セキュリティシステム,HIDと高品質の電圧突発防護装置 (SPD).
2052 SE90 シリーズ 軽量 3 電極ガス放出管 (GDT) は,電気通信,産業,雷の衝撃や機器の切り替え操作の結果となるかもしれない臨時突発電圧からの消費電子機器のアプリケーションこれらの装置は,最大電圧電圧列は5〜10kA,低容量は最大2pF,高電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電軽量用3電極GDTは,90~600Vの範囲と2052シリーズGDTが対称的な断熱電圧範囲で230~800Vを提供する2056シリーズで,幅広い断断電電圧レベルを備えていますスイッチグレードの失敗ショートオプションは2056シリーズで利用できます.
