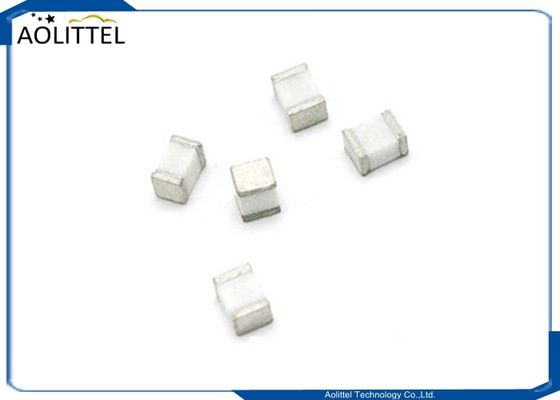

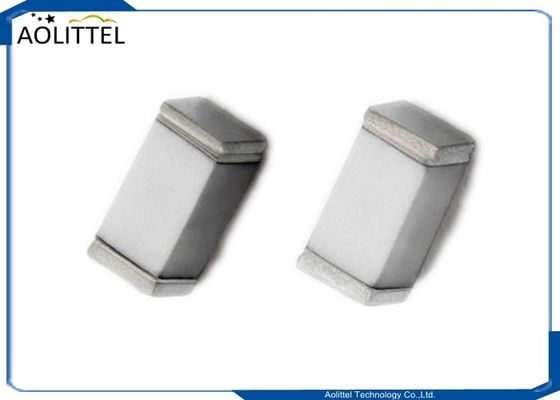

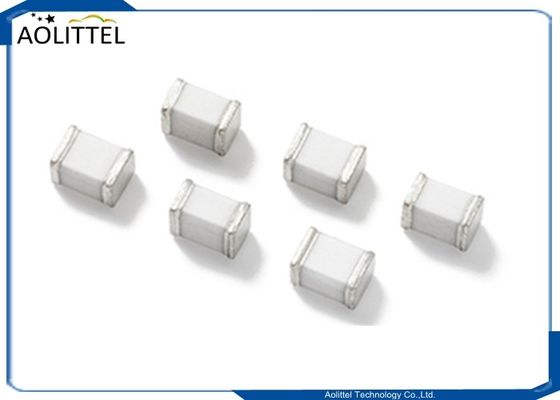

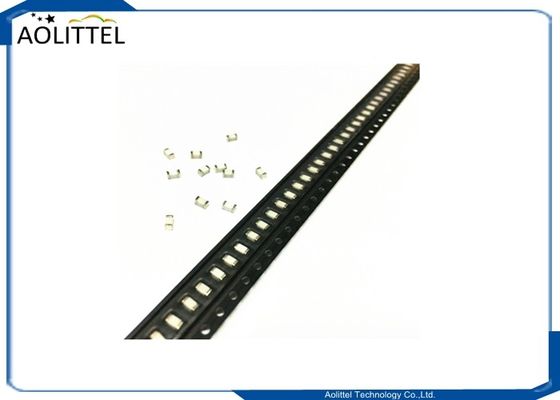

1206 表面マウント 2電極方形 セラミックガス放出管 GDT 3216 350V 500A 3.2x1.6x1.6mm 無放射性
記述
1) 電気通信装置の保護のための古典的な部品です
2) 高品質で敏感な電子回路を持つITシステムと電信システムを,アレスターで保護することが不可欠です
3)1206シリーズGDTは,ミニチュアパッケージで高い電圧波率を提供しています
4) 小型のPCBに表面を装着するために設計された 3.2x1.6x1.6mm
5) 低挿入損失は,ブロードバンド機器のアプリケーションに完全に適しています
6)電容量は電圧によって変化せず,端とリングの電容量変動が望ましくないADSL2+では,動作上の問題を引き起こさない.
この装置は非常に頑丈で,破損せずに小型パッケージ1206で500Aパルスを誘導することができます.
特徴
1放射性でない
2RoHS に準拠する
3超低容量<0.5pF
4承認された
5迅速に増加するトランジエントに優れた反応
6,0IEC 61000-4-5 で定義された 8/20μs パルスで5KA 突発能力テスト
7スクウェア・アウトライン
適用する
1通信機器
2CATV 機器
3試験装置
4データライン
5電力供給
6電気通信SLIC保護
7ブロードバンド機器
8ADSL2+を含むADSL機器
9XDSL 機器
10衛星およびCATV機器
11一般的な通信機器
12ESD 保護
製品サイズ(単位:mm)
電気特性
| 部分番号 | DC スパークオーバー電圧 ((V) | 1KV/μs (V) | 8/20μs (10回) (KA) | DC ストローバー電圧 ((V) | 断熱抵抗 (GΩ) | 容量 1MHz ((PF) | AC放電電 ((1s 5倍) |
| SMB70XM | 70±30% | <600 | 0.5 | 25 | 0.1 | 0.5 | 0.5 |
| SMB75XM | 75±30% | <600 | 0.5 | 25 | 0.1 | 0.5 | 0.5 |
| SMB90XM | 90±30% | <600 | 0.5 | 50 | 0.1 | 0.5 | 0.5 |
| SMB150XM | 150±30% | <700 | 0.5 | 50 | 0.1 | 0.5 | 0.5 |
| SMB200XM | 200±30% | <750 | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
| SMB230XM | 230±30% | <750 | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
| SMB300XM | 300±30% | <800 | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
| SMB350XM | 350±30% | <850 | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
| SMB400XM | 400±30% | <950 | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
| SMB420XM | 420±30% | <950 | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
| SMB470XM | 470±30% | <1050 | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
生産設備
電気の評価
| ポイント | 試験条件/説明 |
| DC スパークオーバー電圧 | 電圧は電圧ランプ dv/dt=100V/sで測定する. |
| 最大インパルス スパークオーバー電圧 | 最大インパルス点火電圧は,電圧ランプ dv/dt=1000V/μs で測定する. |
| 断熱抵抗 | ガス管の抵抗を2つの電極の間に測定する. |
| 容量 | ガス管の電容は2つの電極の間に測定される.試験周波数:1MHz. |
| インパルス放電電電流 | 2つの電極,5つの正電流と5つの負電流の間に適用できる最大8/20μsの電流,間隔時間3分.DC スパークオーバー電圧が初期値から30%以上変化しないように. |
| インパルス 抵抗 電圧 | ガスチューブに適用できる最大10/700μsの電波,5つの正波,5つの負波,1分間の間隔時間DC スパークオーバー電圧が初期値から25%以上変化しないように. |
