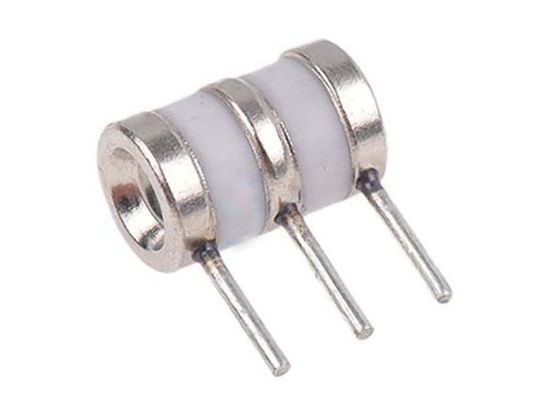

マイクロギャップ設計 11.5mmx7.5mm サイズガス放出管 GDT SE72-600X 600V 20KA 3PIN ケーブルモデム用
GDTの導入
ガス放出管 (GDT) は,電圧のピークに対して代替回路経路を提供するために,セラミック管に閉じ込められた高貴なガスを使用します.陶器の封筒とニッケルコネクタで,高い負荷を容認し,Surgingは20KAで動作する製品を提供していますこの装置の故障電圧は幅広い範囲 (最大20%の許容度) を有します.主要用途は高周波通信線,駅,セキュリティシステム,HIDと高品質の電圧突発防護装置 (SPD).
特徴
• RoHS & HF に準拠する
• サイズ:11.5mm*7.5mm
DC スパークオーバー電圧: 75~800V
• 安定した断熱電圧
• 高い保温耐性
• 高余電圧
• 大量に一時電流を吸収する能力
• 低容量
• マイクロギャップ デザイン
• 小規模な注文は受理可能
適用する
• ケーブル モデム
• xDSL
• セット トップ ボックス
• 衛星およびCATV機器
• 電源
• 消費電子機器
• 一般的な通信機器
• SPD
電気特性
| 部分 番号 | DC スパークオーバー電圧 ((V) | 1KV/μs (V) | 8/20μs (10回) (KA) | DC ストローバー電圧 ((V) | AC50Hz 1秒 (A) | 断熱抵抗 (GΩ) | 容量 1MHz ((PF) | インパルス寿命 ((10/1000μs) @100A |
| SE72-75X | 75±20% | 700 | 20 | 52 | 10 | 1 | 2 | 300 |
| SE72-90X | 90±20% | 700 | 20 | 52 | 10 | 1 | 2 | 300 |
| SE72-150X | 150±20% | 700 | 20 | 135 | 10 | 1 | 2 | 300 |
| SE72-200X | 200±20% | 700 | 20 | 135 | 10 | 1 | 2 | 300 |
| SE72-230X | 230±20% | 700 | 20 | 150 | 10 | 1 | 2 | 300 |
| SE72-250X | 250±20% | 700 | 20 | 150 | 10 | 1 | 2 | 300 |
| SE72-350X | 350±20% | 800 | 20 | 150 | 10 | 1 | 2 | 300 |
| SE72-400X | 400±20% | 900 | 20 | 150 | 10 | 1 | 2 | 300 |
| SE72-470X | 470±20% | 1000 | 20 | 150 | 10 | 1 | 2 | 300 |
| SE72-600X | 600±20% | 1100 | 20 | 150 | 10 | 1 | 2 | 300 |
サイズ--"72" (軸性リードタイプ)
包装 散装(mm)
テルコムネットワークアプリケーション
インターネット通信システム,モデム機器,ルーター,スイッチ,ハブ,ネットワークカード,UPS,モニタリング機器,モバイル通信バースステーションとアンテナは 超電圧により損傷する可能性が高い. Shaoxin Electronics successfully apply the lighting protection and anti-static functions of electronic components to the Internet communication equipment and avoid the influence on communication quality.
自動車電子機器の応用
スマートカー衝突回避システム,インテリジェントクルーズシステム,自動駐車システム,オートピロット,自動車ネットワーク技術システムは,電子化と知的化が 象徴とトレンドになっていますシャオキシン・エレクトロニックは 顧客にセラミックガスの放出管 臨時電圧抑制器とESD抑制器を供給します これらは自動車の電子システムを保護するために広く使用されています
