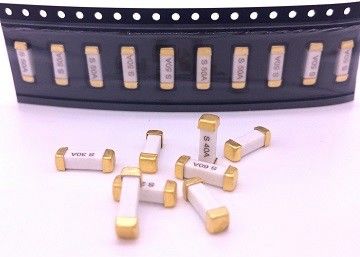

UL CUL 10.1mmx 3.1mm 4012 急速作用チップフィューズ CQ40LF 500mA-40A 600VAC 350VDC 高圧感高断裂能力
適用する
• 貯蔵システムの電源
• PC サーバー用の冷却扇システム
• 電圧調節モジュール
• ベース ステーション の 電源
• PC サーバー用の電圧調節モジュール
• 高級サーバー / ブレイドコンピューティング
• バッテリー管理システム
主要な特徴
• 高電流ファイューズを表面に設置
• 20 から 60 アムペア の 定位 値 で 入手 できる
● 100VDC まで の 高値 電圧
● 10.25×3.20 (mm) 平方形の表面マウント
• 動作温度範囲は -55°C から 125°C
• 熱 サイクル の 耐久 性 を 向上 さ せる
• RoHS に 準拠 し,ハロゲン 無
材料と寸法
構造体材料:セラミック
終結材料:銀 (Ag),ニッケル (Ni),チン (Sn)
ファイズエレメント:シルバー ((Ag)
推薦された地形パターン - リフロー溶剤
単位:mm
| L2 | L1 | W | |
| 1-30A | 6.1 | 3.25 | 3.43 |
部品番号
部品番号システム
CQ40LF 001
CQ40LF -- シリーズ
001 -- AMPコード (下記の表を参照)
| PN | アムペア 格付け [イン ] |
電圧 格付け (V) |
定額 抵抗力 冷たいオーム |
定額 溶け込み A 秒 |
| CQ40LF500 | 500mA |
600VAC 350VDC |
0.3510 | 2.300 |
| CQ40LF125 | 1.25A | 0.0750 | 17.000 | |
| CQ40LF002 | 2A | 0.0560 | 37.000 | |
| CQ40LF020 | 20A | 0.0050 | 30.000 | |
| CQ40LF030 | 30A | 0.0025 | 96.000 | |
| CQ40LF040 | 40A | 0.0019 | 600.000 |
電気特性
| 定数電流 | 1 イン | 2 中 |
| ミン | マックス | |
| 0.5-40A | 4時間 | 5秒 |
環境温度は25°C
中断評価
0.5A~40A:
350V DC で 150 アンペア
150アンペア 600V ACで
溶接方法
*リフロー溶接: 260°C,最大30秒
*波溶接: 260°C 最大10秒
*手用溶接: 350°C,最大3秒
テープとロールの仕様
テープとリール 数量: 1000PCS/リール
| ポイント | W | P | E について | F について | P1 | D | D1 |
| 基準 | 16.00 | 8.00 | 1.75 | 7.50 | 2.00 | 1.50 | 1.50 |
| 許容性 | ±010 | ±010 | ±010 | ±005 | ±005 | ±010 | ±010 |
| ポイント | P0 | 10P0 | A0 | B0 | KO | t |
| 基準 | 4.00 | 4.00 | 3.52 | 10.58 | 1.50 | 0.30 |
| 許容性 | ±010 | 0.20 | ±010 | ±010 | ±010 | ±005 |
環境仕様
| 動作温度 | -55°Cから+125°C |
| 振動 | MIL-STD-202G,方法 201 ((10-55 Hz,0.06 インチ,全遠征) |
| 塩スプレー | MIL-STD-202G,方法 101,試験条件B (48時間) |
| 断熱抵抗 | MIL-STD-202G,方法302,試験条件A |
| 溶接熱耐性 | MIL-STD-202G,方法210,試験条件B (260°Cで10秒) |
| 熱ショック | MIL-STD-202G,方法107,試験条件B (−65°Cから+125°C) |
保存
周囲の温度は5°C~30°Cの間を保ちなければならない.
貯蔵に推奨される相対湿度は 25%~60% です.
乾燥剤が付いた密閉されたプラスチック袋は,端末の酸化を減らすために使用し,使用前に開くのみとする.
硫黄や塩素を含む有害ガスがある場所には保管してはならない.
