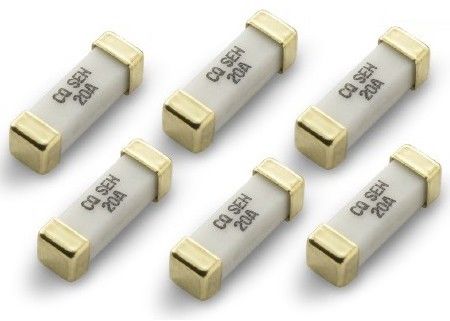

UL 承認 1032 スクウェア セラミック ゴールド 表面マウント フューズ SEH 500mA-30A 125V 300V 10.1x3.1x3.1mm
一般的な
• 高電流ファイューズを表面に設置
• 20 から 60 アムペア の 定位 値 で 入手 できる
● 100VDC まで の 高値 電圧
• 1032平方形の表面マウント
• 動作温度範囲は -55°C から 125°C
• 熱 サイクル の 耐久 性 を 向上 さ せる
• RoHS に 準拠 し,ハロゲン 無
• カナダとアメリカ合衆国の承認承認部品 0.5A~30A
適用する
• 貯蔵システムの電源
• PC サーバー用の冷却扇システム
• 電圧調節モジュール
• ベース ステーション の 電源
• PC サーバー用の電圧調節モジュール
• 高級サーバー / ブレイドコンピューティング
• バッテリー管理システム
電気特性
| 定数電流 | 1 イン | 2 中 | 2.5 イン | |
| ミン | マックス | ミン | マックス | |
| 0.5-2A | 4時間 | - | 1秒 | 120秒 |
| 20〜30A | 4時間 | 60秒 | - | - |
中断評価
0.5A~2A: 300V ACで60アンペア
100アンペア 80V DC で
20A: 125V AC で 100 アンペア
100V DC で 300 アンペア
25A~30A: 125V AC で 100 アンペア
100VDCで100アンペア
環境仕様
動作温度:-55°Cから+125°C
振動:MIL-STD-202G,方法 201 ((10-55 Hz,0.06 インチ,総遠征)
塩スプレー:MIL-STD-202G,方法 101,試験条件B (48時間)
断熱抵抗:MIL-STD-202G,方法302,試験条件A
溶接熱耐性:MIL-STD-202G,方法210,試験条件B (260°Cで10秒)
熱ショック:MIL-STD-202G,方法107,試験条件B (-65°Cから+125°C)
注文情報
| P/N | アムペア 格付け [イン ] |
電圧 格付け (V) |
定額 抵抗力 冷たいオーム |
定額 溶け I2t A2 秒 |
| SEHです500 | 500mA | 300V | - | - |
| SEH 1 について25 | 1.25A | - | - | |
| SEH 002 | 2A | - | - | |
| SEH 020 | 20A | 125V | 0.0033 | 18.000 |
| SEH 025 | 25A | 0.0022 | 45.000 | |
| SEH 030 | 30A | 0.0016 | 101.00 |
メカニカル次元 (mm)
物理仕様
材料
ボディ:セラミック
仕上げ: 金で塗装された銅のキャップ
パッケージ
1テープとロール: 24mm
2梱包仕様:EIA RS-481-2
3生産量: 2500個/リール
標準テストボード
双面のエポキシガラスボディ;板厚さ: 1.6mm;銅層の厚さ: ≥100μm;銅痕跡の幅:片側15mm,もう片側33mm
