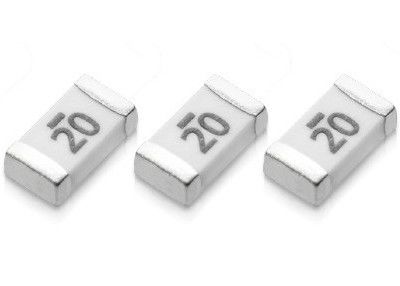

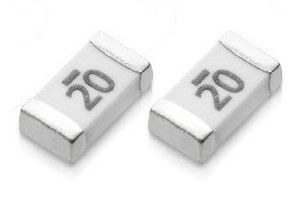

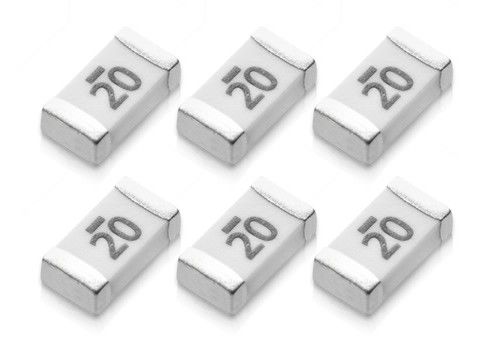

CQ12LI型 3216 高電流表面マウント装置 タイムレイグ セラミックファイューズ 3.1×1.6mm 24V 63V 10A-30A
承認 が 認め られ たカナダとアメリカ合州国のコンポーネント 10A~30A
中断評価
10A~25A: 63V AC/DC で 100 アンペア
250 アンペア 24V AC/DC
35A: 24V AC/DC で 100 アンペア
適用する
電圧調節モジュール (VRM) 装置
DC-DCコンバーター
バッテリーパック
電気特性
| 定数電流 | 1 イン | 3.5 イン |
| ミニ | マックス | |
| 10A~30A | 4時間 | 5 SEC |
サイズ
部品番号
| P/N | アムペア 格付け [イン ] |
電圧 格付け (V) |
定額 抵抗力 冷たいオーム |
定額 溶け I2t A2 秒 |
| CQ12LI 010 | 10A | 24V | 0.0054 | 14.0 |
| CQ12LI 012 | 12A | 0.0040 | 19.0 | |
| CQ12LI 015 | 15A | 0.0033 | 33.0 | |
| CQ12LI 020 | 20A | 0.0020 | 56.0 | |
| CQ12LI 025 | 25A | 0.0017 | 182 | |
| CQ12LI 030 | 30A | 0.0013 | 260 |
1定数電流の10%以下で25°Cで測定する.
2I2tを 1000%の電流で溶かす
3. 認証 (cRUus) と 125V までカスタマイズ
4アプリケーションテストは強く推奨されています.
特徴
a. 高電圧および高電流
b. 強い突入力と強い破力
c. 速弧で消える
d. 鉛・ハロゲンのない材料
e. 爆発性のある
f. 精確な融合時間と切断線が完了
g. 1A~20Aの電流に対応する
環境仕様
動作温度 -55°Cから+125°C
振動 MIL-STD-202G,方法 201 ((10-55 Hz,0.06 インチ,総遠征)
塩噴霧 MIL-STD-202G 方法 101,試験条件 B (48時間)
断熱抵抗 MIL-STD-202G 方法302 試験条件A
溶接熱耐性 MIL-STD-202G 方法210 試験条件B (260°Cで10秒)
熱ショック MIL-STD-202G,方法107,試験条件B (-65°Cから+125°C)
物理仕様
材料 建設
ボディ素材:セラミック
終結材料:銀 (Ag),ニッケル (Ni),チン (Sn)
ファイズエレメント:シルバー ((Ag)
パッケージ
1テープ&リール: 8mmテープ
2パッケージの仕様: EIA標準481-D
3量: ロールあたり4000個
ファイューズ選択ガイド
ファイューズは回路の通常の負荷電流を運ぶ必要があります
しかし,過電が起こると,
ファイューズはオーバー電流を中断し エネルギーを制限します
ファイジを通過する電圧に耐える
適切なシューズを選択するには,次のことが必須です.
考慮した:
(1) 正常稼働電流 (※) ファイューズの電流は
通常は 25% の操作で 25% を減額し,迷惑を避けるため
例えば,電流10Aのシューズは
通常,7.5A以上で動作するために推奨されます.
25% の減税.)
(2) フュージーの過負荷電流と溶解時間
(3) 適用電圧 (交流電圧または直流電圧)
(4) 入力電流,突起電流,パルス,起動電流
特徴について
(5) 環境温度
(6) 適用される標準化機関が必要である,例えば UL,CSA,
TUV,VDE,PSEとIECは...
考慮事項: 設置コストを削減し,取り外しやすさ
(7) 装着型/形状等
