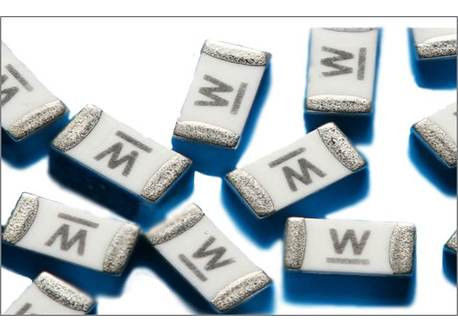

3216 SMD セラミック スローブロー ハイインラッシュ チップ フューズ CQ12LH 3.1x1.6 mm 1-20A 63V 24V 入力電源ポート用
カナダとアメリカ合衆国の承認承認部品 1A~20A
中断評価
1A~8A: 63V DC で 100 アンペア
10A~20A: 24V DC で 150 アンペア
適用する
•携帯電話
• バッテリーパック
•デジタルカメラ
•DVDプレーヤー
• ハードディスク
電気特性
| 定数電流 | 1 イン | 2 中 | 3 中 | 8 中 | |
| ミニ | ミニ | マックス | マックス | マックス | |
| 1A~2A | 4時間 | 1 SEC | 120 SEC | 3 SEC | 0.05秒 |
サイズ
部品番号
| 製品タイプ | 印刷 |
(A) |
(V) |
耐寒性 | 最大電圧低下 | I2T 値 | 断裂能力 | 重量 (単一製品) |

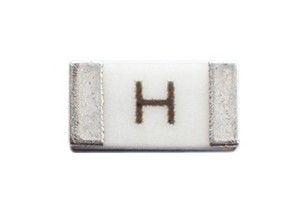

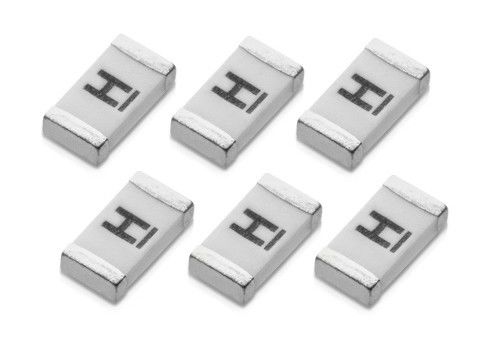

| CQ12LH 001 | H | 1A | 63V | 0.23 | 0 | 0.17 | 100アンペア 63V DCで |
0.0152 |
| CQ12LH 002 | N | 2A | 63V | 0.075 | 0 | 0.72 | 100アンペア 63V DCで |
0.0152 |
| CQ12LH 003 | P | 3A | 63V | 0.032 | 0 | 1.35 | 100アンペア 63V DCで |
0.0152 |

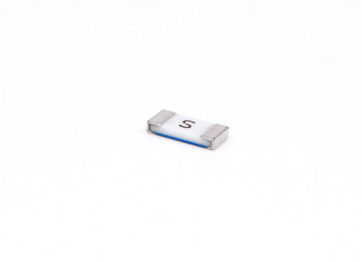

| CQ12LH 004 | S | 4A | 63V | 0.018 | 0 | 2.24 | 100アンペア 63V DCで |
0.0152 |
| CQ12LH 005 | T | 5A | 63V | 0.013 | 0 | 3 | 100アンペア 63V DCで |
0.0152 |
| CQ12LH 006 | U | 6A | 63V | 0.009 | 0 | 4.68 | 100アンペア 63V DCで |
0.0152 |
| CQ12LH 007 | V | 7A | 63V | 0.008 | 0 | 6.37 | 100アンペア 63V DCで |
0.0152 |
| CQ12LH 008 | W | 8A | 63V | 0.007 | 0 | 8.32 | 100アンペア 63V DCで |
0.0152 |
| CQ12LH 010 | 10 | 10A | 24V | 0.006 | 0 | 12 | 24V DC で 150 アンペア | 0.0152 |
| CQ12LH 012 | 12 | 12A | 24V | 0.005 | 0 | 17.28 | 24V DC で 150 アンペア | 0.0152 |
| CQ12LH 015 | 15 | 15A | 24V | 0.003 | 0 | 29.25 | 24V DC で 150 アンペア | 0.0152 |
| CQ12LH 020 | 20 | 20A | 24V | 0.002 | 0 | 52 | 24V DC で 150 アンペア | 0.0152 |
| CQ12LH 150 | K | 1.5A | 63V | 0.125 | 0 | 0.394 | 100アンペア 63V DCで |
0.0152 |
| CQ12LH 250 | オー | 2.5A | 63V | 0.05 | 0 | 0.938 | 100アンペア 63V DCで |
0.0152 |
| CQ12LH 350 | R | 3.5A | 63V | 0.027 | 0 | 1.838 | 100アンペア 63V DCで |
0.0152 |
1定数電流の10%と25°Cで測定する.
2- 熱電池が1000%で溶けます
3. 認証 (cRUus) 125Vまでカスタマイズ
特徴
a. 高電圧および高電流
b. 強い突入力と強い破力
c. 速弧で消える
d. 鉛・ハロゲンのない材料
e. 爆発性のある
f. 精確な融合時間と切断線が完了
g. 1A~20Aの電流に対応する
環境仕様
動作温度 -55°Cから+125°C
振動 MIL-STD-202G,方法 201 ((10-55 Hz,0.06 インチ,総遠征)
塩噴霧 MIL-STD-202G 方法 101,試験条件 B (48時間)
断熱抵抗 MIL-STD-202G,方法302,試験条件A
溶接熱耐性 MIL-STD-202G 方法210 試験条件B (260°Cで10秒)
熱ショック MIL-STD-202G,方法107,試験条件B (-65°Cから+125°C)
物理仕様
材料 建設
ボディ素材:セラミック
終結材料:銀 (Ag),ニッケル (Ni),チン (Sn)
ファイズエレメント:シルバー ((Ag)
パッケージ
1テープ&リール: 8mmテープ
2パッケージの仕様: EIA標準481-D
3量: ロールあたり4000個
ファイューズタイプ
基本的には4つのタイプがあります.
(1) スロー・ブロー/タイム・レイグ・ファイューズ
(2) 二元式緩衝フューズ
(3) 速効ファイューズ
(4) 非常に高速作用のファイューズ
スローブローファイューズは,一時的な電圧上昇または電源の急進を持つ回路に理想的です.これらの回路は,電源の急進を制御する
速効ファイューズは迅速に対応し,一時的な突入電流のない回路で使用されます.非常に高速作用のファイジは,しばしば銀が結合していますファイューズは電流を制限する能力を持つ必要があるので,これらのファイューズは通常半導体回路を保護するために使用されます.
