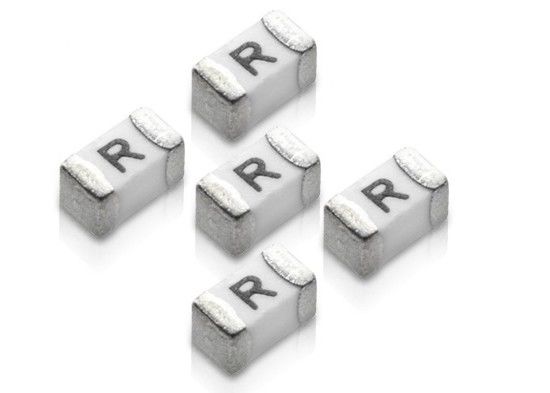

1.6x0.8x0.8mm CQ06LF型 セラミックカートリッジチップファイズ 0603 3Amp 32Vdc 急速作用
記述
セラミックチップ・フィューズは 陶器体の中に元素と穴が埋もれているような 洞窟構造の新しい革新的な製品です
特殊な要素設計は,突入電流に対する優れた性能耐久性と良好な融合特性を持っています.

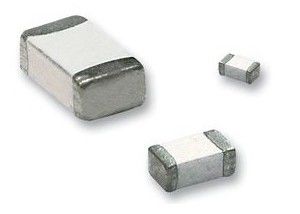

セラミック・チップ・フューズは 1206 サイズと 0603 サイズで開発され,非常に迅速な作用と時間遅れのフュージング特性を持っています.
20Aまでの電流と125Vまでの電圧では,顧客に様々な組み合わせを提供できます.
製品設計は 環境に優しいコンセプトで RoHSの準拠だけでなく
台湾,中国,日本,ドイツ,アメリカを含むいくつかの国の特許を持っています.
あらゆる種類の電子製品に適しています
特徴
高電圧と高電流
高速な突入と高速な破裂能力
快速の電波が消えた
鉛のない材料とハロゲンのない材料
神爆発証明
正確な融合時間と切断が完了
1aから8aまでの電流に対応する
承認 UL 認定 1A~8A
割り込み 定位 35 アムペア 63V DC / 60 アムペア 32V DC
溶接方法 *リフロー溶接: 260°C,最大30秒 *波溶接: 260°C,最大10秒 *手溶接:最大350°C,最大3秒

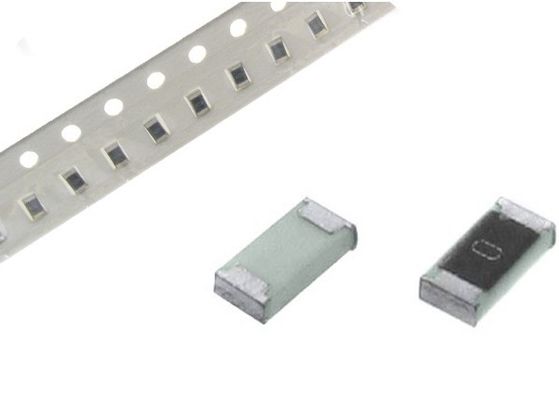

テープとリール: リールあたり4000個
サイズ
仕様
| 製品タイプ | 印刷 |
(A) |
(V) |
耐寒性 | 最大電圧低下 | I2T 値 | 断裂能力 | 重量 (単一製品) |
| CQ06LF 001 | H | 1A | 32V | 0.3 | 0 | 0.041 | 35アンペア 63V DCで 60アンペア 32V DCで |
0.0152 |
| CQ06LF 002 | N | 2A | 32V | 0.066 | 0 | 0.098 | 35アンペア 63V DCで 60アンペア 32V DCで |
0.0152 |
| CQ06LF 003 | P | 3A | 32V | 0.027 | 0 | 0.187 | 35アンペア 63V DCで 60アンペア 32V DCで |
0.0152 |
| CQ06LF 004 | S | 4A | 32V | 0.018 | 0 | 0.331 | 35アンペア 63V DCで 60アンペア 32V DCで |
0.0152 |
| CQ06LF 005 | T | 5A | 32V | 0.012 | 0 | 0.57 | 35アンペア 63V DCで 60アンペア 32V DCで |
0.0152 |
| CQ06LF 006 | U | 6A | 32V | 0.009 | 0 | 0.752 | 35アンペア 63V DCで 60アンペア 32V DCで |
0.0152 |
| CQ06LF 007 | V | 7A | 32V | 0.008 | 0 | 1.078 | 35アンペア 63V DCで 60アンペア 32V DCで |
0.0152 |
| CQ06LF 008 | W | 8A | 32V | 0.006 | 0 | 1.472 | 35アンペア 63V DCで 60アンペア 32V DCで |
0.0152 |
| CQ06LF 150 | K | 1.5A | 32V | 0.16 | 0 | 0.083 | 35アンペア 63V DCで 60アンペア 32V DCで |
0.0152 |
| CQ06LF 250 | オー | 2.5A | 32V | 0.038 | 0 | 0.126 | 35アンペア 63V DCで 60アンペア 32V DCで |
0.0152 |
| CQ06LF 3 について50 | R | 3.5A | 32V | 0.02 | 0 | 0.258 | 35アンペア 63V DCで 60アンペア 32V DCで |
0.0152 |
電気特性
| 定位電流 | 1 イン | 2 中 | 3 中 | 10 イン |
| ミニ | マックス | マックス | マックス | |
| 1A~8A | 4HR | 5秒 | 0.5秒 | 0.02秒 |
環境温度は25°C
適用する
•携帯電話
• バッテリーパック
•デジタルカメラ
•DVDプレーヤー
• ハードディスク
•自動車用電子機器
材料
構造体材料:セラミック
終結材料:銀 (Ag),ニッケル (Ni),チン (Sn)
ファイズエレメント:シルバー ((Ag)
環境仕様
動作温度55°Cから+125°C
熱ショック--MIL-STD-202G,方法107,条件B (-65°Cから+125°C)
振動--MIL-STD-202G,方法204,試験条件C
耐湿性--MIL-STD-202G,方法 106,10 日サイクル
溶接性 IPC-J-STD-002C
ファイューズ
電子機器や電気機器が電流を過剰に負荷し損なうのを防ぐ保護装置です.電流は電流の仕様を超えてまで電流を通って電路に流れます.その時,電流は電流の仕様を超えて電流に流れます.ファイューズは"吹く"し,電流を停止します.
