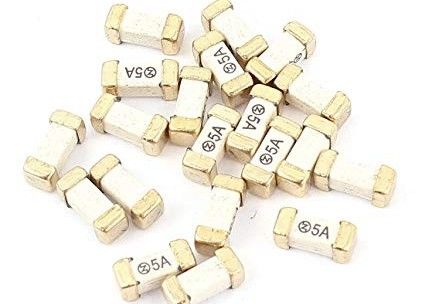

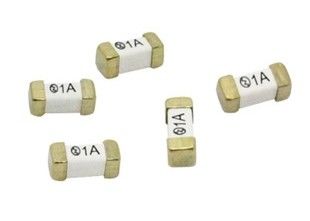

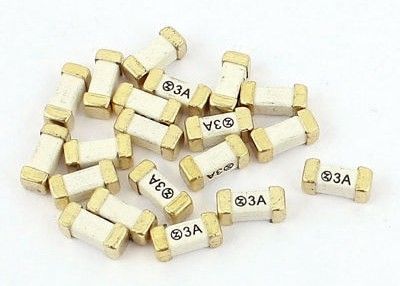

シルバー付SET型 スローブロー 平方 セラミック 表面マウント フューズ 3A 125V 2.6mmx6.1mm PSE CSA UL
特徴
真空の精密セラミックチューブ設計
小容量,電流は62mAから15A,電圧は125Vac/dc.
優れた突入電流耐える能力
熱と機械ショックに耐えられる優れた能力
高信頼性と安定した溶接性, 2つの端末キャップは,金または銀を塗装することができます.
RoHS 要求を満たす
動作温度範囲: -55Cから+125C
これらのシューズに使用される材料は,
溶融温度の高い溶接剤で,この溶接剤には85%以上が含まれます.
鉛 (Pb) を含め,これらの製品が
RoHS指令 (2002/95/EC)
承認
PSE 1A~7A
UL承認 200mA~7A
CSA リスト 200mA~7A
仕様
| 製品タイプ | アンプ (A) | ウォルター (V) | 耐寒性 | 最大電圧低下 | I2T 値 | 断裂能力 | 重量 (単一製品) |
| セットする200 | 200mA | 125V | 1.5751 | 750 | 0.06 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| セットする250 | 250mA | 125V | 1.2585 | 700 | 0.068 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| セットする300 | 300mA | 125V | 1.2512 | 600 | 0.09 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| セットする350 | 350 mA | 125V | 0.9366 | 550 | 0.1 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| セットする375 | 375mA | 125V | 0.5232 | 500 | 0.2109 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| セットする400 | 400mA | 125V | 0.515 | 450 | 0.24 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| セットする450 | 450mA | 125V | 0.5009 | 450 | 0.3037 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| セットする500 | 500mA | 125V | 0.3291 | 400 | 0.375 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| セットする700 | 700mA | 125V | 0.2648 | 360 | 0.49 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| セットする750 | 750 mA | 125V | 0.16 | 320 | 0.626 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| SET 001 | 1A | 125V | 0.109 | 250 | 1.909 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| SET 002 | 2A | 125V | 0.055 | 210 | 8.56 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| SET 003 | 3A | 125V | 0.0228 | 190 | 22.54 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| SET 004 | 4A | 125V | 0.014 | 160 | 35.82 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| SET 005 | 5A | 125V | 0.013 | 150 | 54.8 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| SET 006 | 6A | 125V | 0.009 | 140 | 64.8 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| SET 007 | 7A | 125V | 0.0074 | 130 | 89.83 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| セット150 | 1.5A | 125V | 0.0511 | 230 | 3.835 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| セット250 | 2.5A | 125V | 0.0287 | 200 | 16.55 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| SET 003 | 3A | 125V | 0.0228 | 190 | 22.540 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| セット315 | 3.15A | 125V | 0.0224 | 185 | 23.000 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
| セット350 | 3.5A | 125V | 0.019 | 180 | 29.4 | 50A 125V AC/DC で 300A 32V DC で | 0.12658 |
電気特性
| 格付け 流動 | 1 インチ | 2インチ | 3インチ | 8インチ | |||
| ミニ | ミニ | マックス | ミニ | マックス | ミニ | マックス | |
| 62mA~10A | 4時間 | 1秒 | 60秒 | 0.2秒 | 3秒 | 0.02秒 | 0.1秒 |
環境温度は25°C
中断評価
125V AC/DC で50アンペア
300アンペア 32V DCで
材料サイズ
申請
- ビデオ / テレ / ネットワーク
- コンピュータと周辺機器
- デジタル製品
- 電源 / 商業用
物理仕様
材料
ボディ:セラミック
仕上げ: 銀塗りの銅のキャップ
パッケージ
17インチ直径のリール,または5,000
13インチ直径のリールでシューズ,
12mm 幅のテープ,EIA標準481
環境仕様
| 動作温度 | -55°Cから+125°C |
| 熱ショック | MIL-STD-202G,方法107,試験条件B (−65°Cから+125°C) |
| 溶接熱耐性 | MIL-STD-202G,方法 210,試験条件 B ((10秒, 260°C) |
| 断熱抵抗 | MIL-STD-202G,方法302,試験条件A |
| 塩スプレー | MIL-STD-202G,方法 101,試験条件B (48時間) |
| 振動 | MIL-STD-202G 方法 201 (10-55 Hz)0.06インチ,全遠征) |
