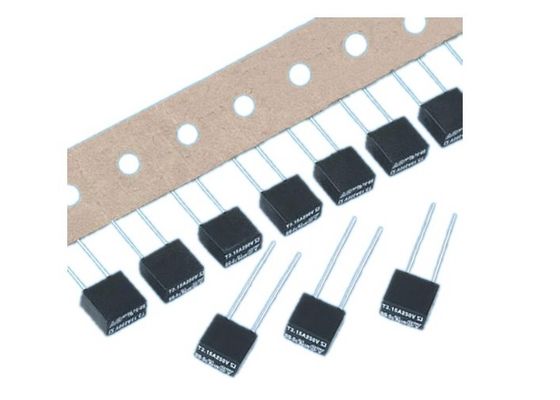

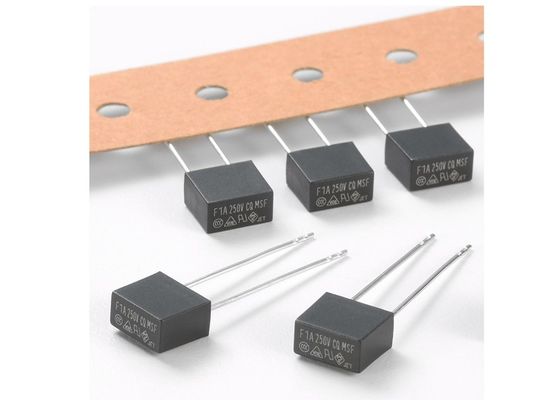

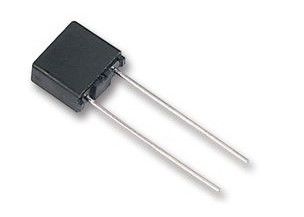

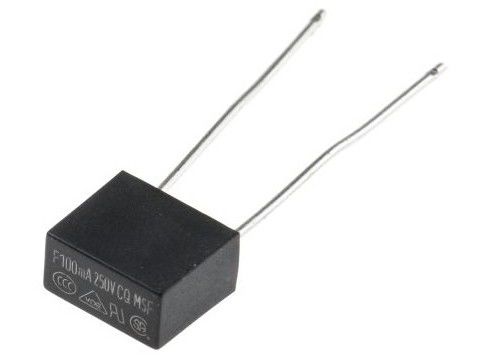

UL VDE CSA 弾薬パック 放射性鉛 黒色 熱塑性 急速吹き込み マイクロファイューズ MSF 005 F5A 250V 8.35x7.7mm
承認
VDE 50mA~6.3A
CSA受容 50mA~6.3A
UL 承認 50mA~6.3A
PSE 1A~6.3A
CCC 50mA~5A
CQC 6.3A
電気特性
| 格付け 流動 |
1.5インチ | 2.1 イン | 2.75 イン | 4 中 | 10 イン | ||
| ミニ | マックス | ミニ | マックス | ミニ | マックス | マックス | |
| 50mA~5A | 60分 | 30分 | 10 ms | 3秒 | 3 ms | 300ms | 20ms |
| 6.3 A | 60分 | 30分 | 10 ms | 5秒 | 3 ms | 300ms | 20ms |
環境温度は25°C
メカニカル次元
仕様
| 製品タイプ | (A) | (V) | 耐寒性 | 最大電圧低下 | I2T 値 | 断裂能力 | 重量 (単一製品) |
| MSF さん050 | 50mA | 250V | 4.197 | 850 | 0.000675 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF さん063 | 63mA | 250V | 2.802 | 750 | 0.001429 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF さん080 | 80mA | 250V | 1.71 | 650 | 0.007258 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF さん100 | 100mA | 250V | 1.16 | 600 | 0.009 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF さん125 | 125 mA | 250V | 1.0002 | 550 | 0.012656 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF さん160 | 160 mA | 250V | 1.4923 | 500 | 0.02304 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF さん200 | 200mA | 250V | 1.0965 | 480 | 0.0324 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF さん250 | 250mA | 250V | 0.7007 | 440 | 0.081563 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF さん315 | 315 mA | 250V | 0.382 | 400 | 0.093768 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF さん400 | 400mA | 250V | 0.3006 | 370 | 0.1296 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF さん500 | 500mA | 250V | 0.2471 | 350 | 0.30375 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF さん630 | 630 mA | 250V | 0.146 | 320 | 0.375071 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF さん800 | 800 mA | 250V | 0.104 | 300 | 0.6912 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF 001 | 1A | 250V | 0.08 | 280 | 0.72 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF 002 | 2A | 250V | 0.033 | 240 | 3.6 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF 004 | 4A | 250V | 0.0133 | 160 | 19.44 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF 005 | 5A | 250V | 0.0109 | 150 | 21.375 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF125 | 1.25A | 250V | 0.0581 | 280 | 1.125 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF160 | 1.6 A | 250V | 0.0406 | 250 | 2.1888 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF250 | 2.5A | 250V | 0.0229 | 200 | 7.03125 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF315 | 3.15A | 250V | 0.0179 | 180 | 8.037225 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF 004 | 4A | 250V | 0.0133 | 160 | 19.44000 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF 005 | 5A | 250V | 0.0109 | 150 | 21.37500 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
| MSF630 | 6.3 A | 250V | 0.0087 | 150 | 46.4373 | 35Aまたは10* AC 250Vの電流 | 0.35419 |
中断評価
35アンペアまたは10倍の電流; 250V ACでどちらが大きいか.
環境仕様
動作温度 -55°Cから+125°C
振動 MIL-STD-202G,方法 201 ((10-55 Hz x 3軸/負荷なし)
塩噴霧 MIL-STD-202G 方法 101,試験条件 B (48時間)
断熱抵抗 MIL-STD-202G,方法302,試験条件A (開封後) 最低10,000オーム
溶接熱耐性 MIL-STD-202G 方法210 試験条件B (260°Cで10秒)
熱ショック: MIL-STD-202G,方法107,試験条件B (−65°Cから+125°C)
物理仕様
材料 ベースとキャップ:黒色熱塑料 UL 94-V0
丸いピン:銅,スチロール
パッケージ
1卸売品:箱1個1000個
2弾薬箱1000個セット
