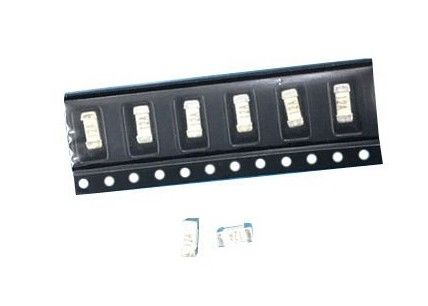

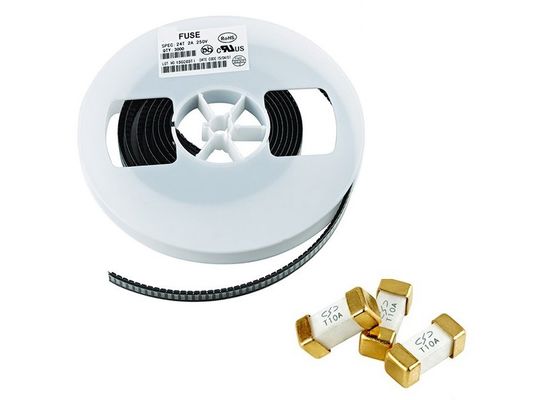

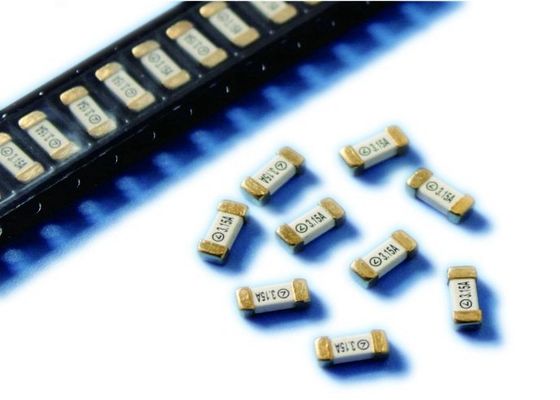

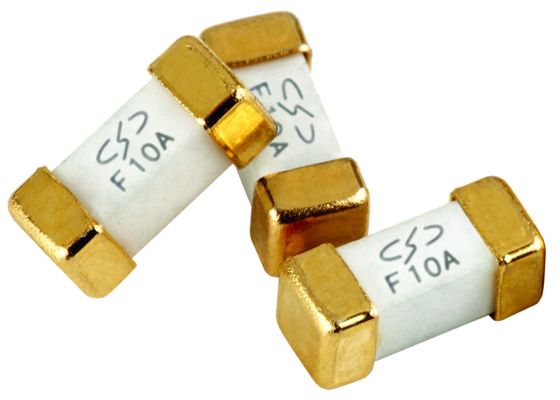

2410 ナノエアマトリックス 平方 セラミック 表面マウント ファイューズ ゆっくり吹くファイューズ 24E1315A 3.15A 250V 6125
記述
表面マウント,"レンガ",セラミックチューブ/端蓋構造.電池充電器,電源,電源,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池モデムPoE,PoE+,バックプレイン・ショート・サーキット・プロテクションなど
特徴
250 VAC の極小サイズ
ACアプリケーションにおける表面固定ファイューズ
優れた突入電流耐える能力
エポキシファイバーガラスで強化されたフィューズボディ
銅の末端,ニッケルとチンの塗装
100%鉛のない
動作温度範囲: -55°C~+125°C (減量を含む)
IEC 60127-4 に適合する
サイズ: 2410
適用する
照明:バラスト,LEDドライバー
電力: 充電器,アダプター,電源板
医療機器
産業用機器
白い物
注文情報
| カタログ | アムペア | 電圧 | 溶融 統合 | |
| 違う 違う | 格付け | 格付け | (A2.S) | |
| 24E0125A/B | 125mA | 250V/125V | 0.06 | |
| 24E0160A/B | 160mA | 250V/125V | 0.08 | |
| 24E0200A/B | 200mA | 250V/125V | 0.09 | |
| 24E0250A/B | 250mA | 250V/125V | 0.11 | |
| 24E0315A/B | 315mA | 250V/125V | 0.14 | |
| 24E0400A/B | 400mA | 250V/125V | 0.26 | |
| 24E0500A/B | 500mA | 250V/125V | 0.5 | |
| 24E0630A/B | 630mA | 250V/125V | 0.8 | |
| 24E0750A/B | 750mA | 250V/125V | 1.3 | |
| 24E0800A/B | 800mA | 250V/125V | 1.5 | |
| 24E1100A/B | 1A | 250V/125V | 2.3 | |
| 24E1125A/B | 1.25A | 250V/125V | 3.2 | |
| 24E1150A/B | 1.5A | 250V/125V | 5.6 | |
| 24E1160A/B | 1.6A | 250V/125V | 5.9 | |
| 24E1200A/B | 2A | 250V/125V | 7.8 | |
| 24E1250A/B | 2.5A | 250V/125V | 10 | |
| 24E1300A/B | 3A | 250V/125V | 22 | |
| 24E1315A/B | 3.15A | 250V/125V | 23 | |
| 24E1350A/B | 3.5A | 250V/125V | 26 | |
| 24E1400A/B | 4A | 250V/125V | 39 | |
| 24E1500A/B | 5A | 250V/125V | 58 | |
| 24E1600A/B | 6A | 250V/125V | 95 | |
| 24E1630A/B | 6.3A | 250V/125V | 110 | |
| 24E1700A/B | 7A | 250V/125V | 120 | |
クリアメント 時間の特徴
| アムペアランキング % | 営業時間 | |||
| 100% | 4時間分 | |||
| 200% | 60年代から60年代 | |||
| 800% | 20ms~100ms | |||
ファイューズ選択と温度減量ガイドライン
周囲の温度がシューズの電流容量に影響を与える.シューズが25°C以上の温度で動作している場合,シューズは"デレーティング"しなければならない.次の規則に従うことができる.: カタログ ファイューズ 電流 定数 = 最大 動作 温度 で nomina 式 動作 電流 / 0.75 / % 減速 例: 最大 動作 温度 65°C で % 減速 は 90% です.定数稼働電流は4Aカタログから選択されたファイジの電流評価は: 4 / 0.75 / 90% = 5.9 または 6.3 A です.
環境検査
| 信頼性試験 | 試験条件と要件 | 試験基準 |
| リフロー&ベンド | 245°Cで3回再流し,2mmの曲がり,最大20%のDCR変化 (10% ≤1Aの場合),機械的損傷なし | QIQ034,QIQ048を参照してください |
| 溶接可能性 | 245°C,5秒,新しい溶接料の覆蓋率は90%最低 | MIL-STD-202 メソッド 208 |
| 溶接熱耐性 | 260°C, 10秒,最大20%のDCR変化 (1A ≤ 10%),新しい溶接器の覆蓋量は最低75% | MIL-STD-202 メソッド 210 |
| 人生 | 25°C,2000時間, 80%の電流 (< 1 A の場合は75%),電圧低下の変化≤ ±20% | QIQ106を参照してください |
| 熱ショック | -65°Cから+125°C,100サイクル,最大10%のDCR変化,機械的損傷なし | MIL-STD-202 メソッド 107 |
| 機械的振動 | 5 3000 Hz,0.4 インチダブル振幅または30 Gピーク,最大10%のDCR変化,機械的損傷なし | MIL-STD-202 メソッド204 |
| メカニカルショック | 1500 G,0.5ミリ秒,半シナスショック,最大10%のDCR変化,機械的損傷なし | MIL-STD-202 メソッド 213 |
| 塩スプレー | 5%の塩溶液,48時間の曝露,最大10%のDCR変化,過度の腐食なし | MIL-STD-202 メソッド101 |
| 耐湿性 | 10 サイクル,最大 15% の DCR 変化,過度の腐食なし | MIL-STD-202 メソッド 106 |
