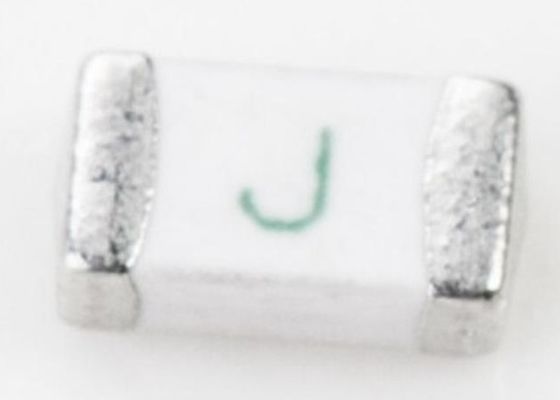

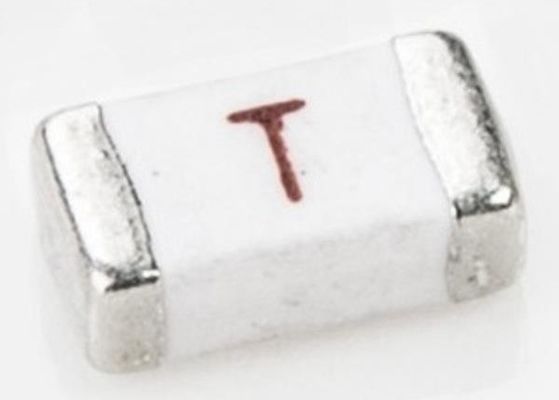

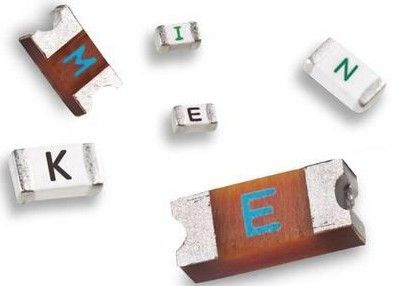

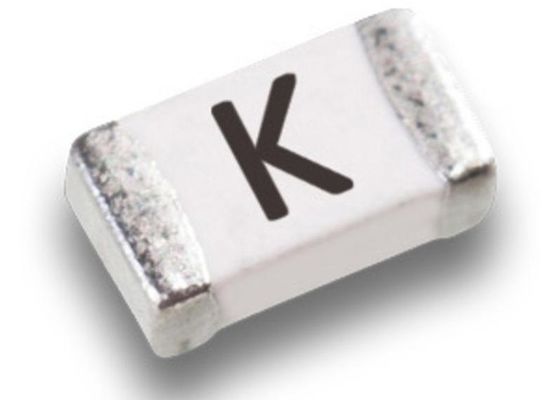

3216 シングルフューズ 自動組立 急速作用 表面マウント フューズ 12D1200 2A 63V 超電流保護
特徴
超電流保護のための高速作用精密薄膜チップファイューズ
3216 (EIA 1206) ミニチュア足跡
自動組み立てのための表面固定包装
ULリスト (UL 248-14)
RoHS に準拠*し,ハロゲンフリー
部品番号
| カタログ | アムペア | 電圧 | 標識 |
溶融 統合 |
| 違う 違う | 格付け | 格付け | (A2.S) | |
| 12D0250C | 250mA | 63V | .25 | 0.0035 |
| 12D0375C | 375mA | 63V | ● 人 の 行動 | 0.0011 |
| 12D0500C | 500mA | 63V | 0.5 | 0.0020 |
| 12D0750C | 750mA | 63V | .75 | 0.0053 |
| 12D1100C | 1A | 63V | 1 | 0.0065 |
| 12D1125C | 1.25A | 63V | ▲ | 0.020 |
| 12D1150C | 1.5A | 63V | 1.5 | 0.025 |
| 12D1200C | 2A | 63V | 2 | 0.091 |
| 12D1250C | 2.5A | 63V | 2.5 | 0.150 |
| 12D1300C | 3A | 63V | 3 | 0.329 |
| 12D1400D | 4A | 32V | 4 | 0.225 |
| 12D1500D | 5A | 32V | 5 | 0.564 |
| 12D1700D | 7A | 32V | 7 | 3.197 |
| 12D2100E | 10A | 24V | 10 | 2.162 |
| 12D2120E | 12A | 24V | 12 | 7.100 |
| 12D2150E | 15A | 24V | 15 | 23.893 |
| 12D2200E | 20A | 24V | 20 | 47.172 |
時流の特徴
| アムペアランキング | アムペアランキング | 営業時間 | ||
| 250mA20A | 100% | 4時間分 | ||
| 250mA3A | 250% | 最大 5 秒 | ||
| 4A20A | 350% | 最大 5 秒 | ||
信頼性
試験パラメータ要求試験方法
負荷容量 融合がない 定電量 4時間 融合時間5秒以内に.............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................定位電圧が 30 秒間再適用される
折りたたみテスト 機械的損傷がない 保持点間の距離: 90 mm 折りたたみ: 3 mm,1時間,30秒
溶接熱耐性 ±20 % 260 °C ±5 °C,10秒 ±1秒
溶接可能性 95 %のカバー最小... 235 °C ±5 °C, 2 ±0.5秒 245 °C ±5 °C, 2 ±0.5秒 (鉛のない)
温度上昇....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
乾燥熱耐性 ±20 % 105 °C ±5 °C,1000 時間
溶剤耐性 保護用...23 °C ±5 °Cの同プロパイルアルコールに明らかな損傷がない 90秒間の塗装とマーク
余剰抵抗 10kオーム以上 融合後の直流抵抗を測定する
熱ショック......................... DR < 10 %...........-20 °C / +25 °C / +125 °C / +25 °C, 10 サイクル
