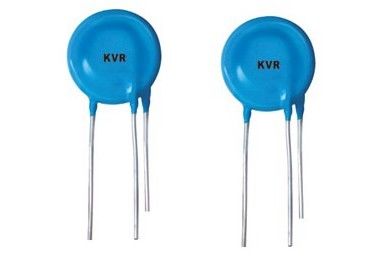

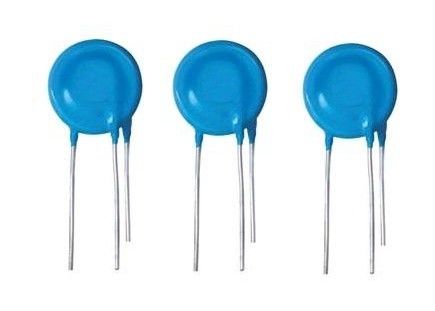

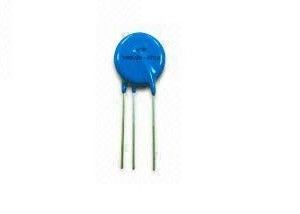

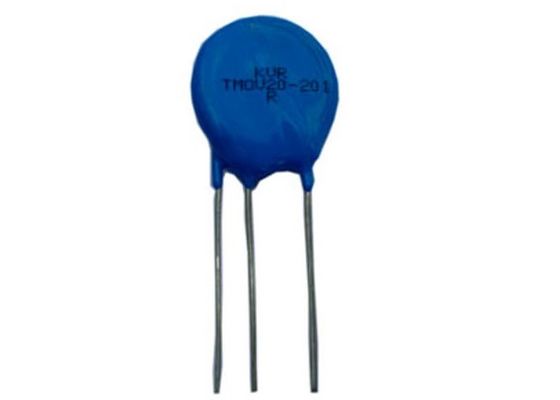

TMOV 統合金属酸化バリスター 20mm 275Vac 8000A 151J 3Pin 146C TCO 熱保護
申請
■交流電源線や交流電源
■ トランジスタ,ダイオード,IC,タイリスター,トリアック半導体保護
■ 消費電子機器における電圧保護
■ 産業用電子機器における電波保護
■ 電子家電,ガス,石油機器の電圧保護
■ リレーと電磁弁の電波吸収
■ ACパネル保護モジュール
寸法 mm
| D (最大) | 25.0 |
| H2 (最大) | 29.0 |
| T (最大) | 9.8 |
| L (分) | 20.0 |
| l (分) | 15.0 |
| W1 (±1.0) | 7.5 |
| W2 (±1.0) | 4.0 |
| e1 (最大) | 3.2 |
| e2 (最大) | 4.8 |
| d1 (±0.1) | 1.0 |
| d2 (±0.1) | 0.8 |
| 鉛線 | 銅線を缶詰にする |
| R |
ROHS指令を遵守する |
| 体重,g | 7.1 |
| コーティング | 青いエポキシ樹脂 |
仕様
| バリスター電圧 (V1mA) | 387V | ~ | 430V | ~ | 473V | ||
| 最大連続稼働電圧 | Vrms: 275 V | VDC: 350V | |||||
| 定位電源 | 1.0W | ||||||
| 最大圧縮電圧 (8/20μs) | VC: 710V | IC: 100A | |||||
| 突発電流 (1×8/20μs) | 8000A | (8/20μs) | |||||
| 最大エネルギー | 151 J | 2ms | |||||
| 典型的な容量 | 1350pF | 1KHz | |||||
| 流出電流 | 10μA | V1mA (DC) の75% | |||||
| 動作温度 | -40°C ~ +85°C | ||||||
| 保存温度 | -40°C ~ +100°C | ||||||
| フュージーの温度 | 146°C | ||||||
| 手で溶接した温度/時間 | 265°C/3s | ||||||
| 梱包 | 散装品 | 200個/袋 | 800個/箱 | 1600個/箱 |
特徴
■ TMOV 統合式熱保護装置
■高峰電流10KAまで
■ TVSS 製品に対する UL1449 の遵守を容易にするように設計
■ 18Vから1200Vまでの幅広く稼働電圧 (V1mA)
■電流10A/15A
■ 定数 動作 温度:146°C
■ 臨時超電圧や電流制限に迅速に対応する
■ 大量に吸収する一時的なエネルギー能力
■ 圧縮比が低く,継続電流がない
■ 3本目版が表示用に利用可能
■ J-STD-020 によるMSLレベル1を満たす
■ 動作温度:-40°C~+85°C
■ 貯蔵温度:-40°C ~ + 85°C
