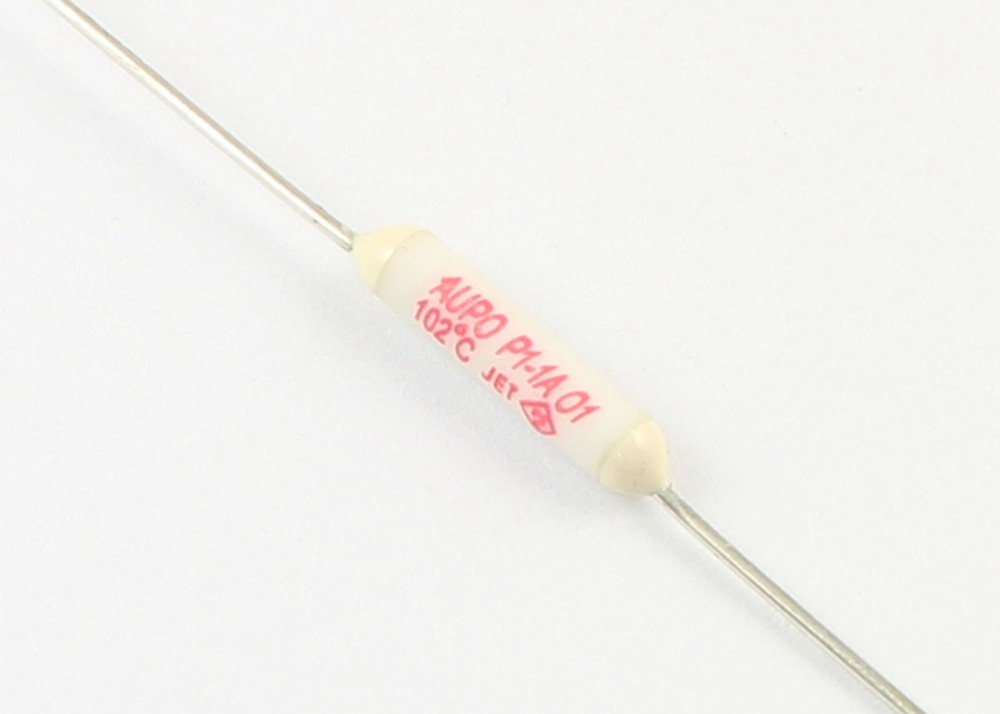

AUPOペレット 熱切断シューズ TF切断シューズ 102°C 250V 1A P1-1A-F セラミック抵抗性温度シューズ
主要 な 特徴
* 型:軸型
* 材料:セラミック
* 定数電流: 1A
* 定数電圧: 250V
* 動作温度: 102°C
* UL,cUL,VDE,CCC,KTL,PSEの認証
* RoHS指令とREACHに準拠する
サイズ
| シリーズ | 尺寸 (mm) | ||||
| a は | b | c | d | e | |
| P-F | 9.0±05 | 38±3 | Φ0.54±0.5 | Φ2.5±0.1 | 3.3以下 |
| P-1A-F | 6.5±05 | 38±3 | Φ0.54±0.5 | Φ2.1±0.1 | 2.4以下 |
電気性能
| モデルNO | 適正な温度で | 溶融の温度 | 保持温度 | 最大温度制限 | 定数電流 | 定数電圧 |
| PN | (Tf) | (th) | (Tm) | (IR) | (ウール) | |
| P1-1A-F | 102°C | 98±2°C | 80°C | 200°C | 1A | 250V |

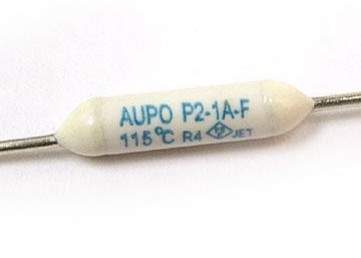

| P2-1A-F | 115°C | 112±3°C | 99°C | 200°C | 1A | 250V |

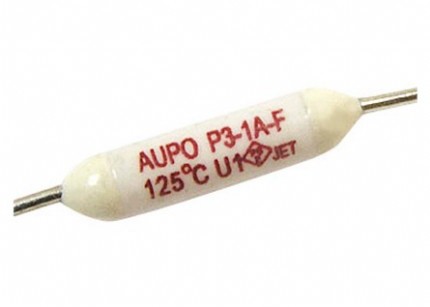

| P3-1A-F | 125°C | 120±3°C | 105°C | 200°C | 1A | 250V |
| P4-1A-F | 130°C | 126±2°C | 107°C | 200°C | 1A | 250V |
| P5-1A-F | 135°C | 131±3°C | 115°C | 200°C | 1A | 250V |
| P9-1A-F | 138°C | 135±2°C | 118°C | 200°C | 1A | 250V |

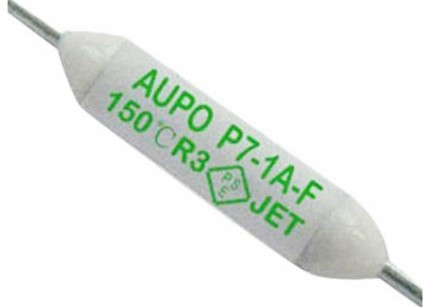

| P7-1A-F | 150°C | 145±3°C | 128°C | 200°C | 1A | 250V |
| P12-1A-F | 145°C | 140±2°C | 126°C | 200°C | 1A | 250V |
適用する
トランスフォーマー,ソレノイド,換気扇風機,電気扇風機,小型電気モーター,ドライヤー,ガス家電,?? 光灯,電気シェーバー,アダプター,暖房装置,IC,バッテリーなどTCO は過熱防止にも使用できます.
デザインアプリケーション
1指定された温度と電力の評価範囲内で TCO を使用します.
1) 個別仕様で指定された最大稼働温度下でのTCOを使用する.最大動作温度よりも高い温度でTCOを使用すると,開口が早すぎるか遅くなる可能性があります..
• TCO が動作温度に近い温度で継続的に使用されている場合,TCO は使用中に動作する可能性があります.
• TCO が最大動作温度より高い温度で連続的に使用される場合,TCO は低下し,指定された温度では正常な動作ができない可能性があります.
2) 保持温度は,TCOが168時間間,定電で連続的に起動する最高温度として定義される.TCOは,保持温度を超えた168時間以上使用することはできません..
3) 装置は,TCOが動作した後,そのオーバーショットが最大温度制限を超えないように設計されるべきである.
4) TCOが,定位電圧以上の電圧または定位電流以上の電流で起動した場合,TCOは過剰な熱を発生させ,早速開封を引き起こす.このような動作条件で生成される弧は,異常な外観 (ボディの亀裂) と不十分な隔熱を引き起こす.
• 定位電圧および/または定位電流が超えられている間,TCOが異常モードで動作する場合,回路を切断してはならない.
5) 熱要素は,過剰な温度変化 (屋外など) が繰り返される環境で使用された場合,変換され,TCOが開く可能性があります.TCO が使用されている環境を調査する.
6) 臨時的な過負荷が期待される場合は,最悪の条件で試験を繰り返す.
7) TCO は電流感のあるシューズとして使用できません.
2TCOの機能を完全に利用するには,各機器アプリケーションに適したTCOを選択する必要があります.
1) 試験は,TCOが期待されるように動作することを確認するために,完成した機器に対して繰り返されるべきである.TCOの主体とリードワイヤ (端末) を熱源とTCOが均等に加熱される場所にできるだけ近づけます主体とリードワイヤー (terminals) に転送される温度が大きく異なる場合,不具合の動作が発生する可能性があります.断熱装置の弧形と劣化を引き起こす.
3. TCO に過度の振動と機械的ストレスを適用することを避ける.そうでなければ,融合合金または鉛ワイヤの故障,または主体への損傷が発生する可能性があります.
4細いタイプTCO (MPとMUシリーズ) に対する注意事項は以下の1) と (2) です.
1) TCOのボディと端末は,TCOが装置に搭載されたときに適切に固定されなければならない.これは熱要素および/または端末の破裂またはTCOのボディの損傷を引き起こす可能性がある.機体や端末が正しく接続されていない場合. 端末と機器の1つの側面のみが接続されている状態での輸送を避ける.これは熱要素および/または端末の破裂またはTCOボディの損傷を引き起こす可能性があります.振動や機械的ストレスによる他の障害. 2) TCOが装置に搭載されている場合,端末はボディに並べなければならない.TCOボディと端末が相互に歪んで設置されている場合,熱要素および/または端末の破裂を引き起こす可能性があります.装置のTCOを組み立てた後も,TCOボディや端末の引き寄せ,曲げ,押すストレスを避け,TCOボディや端末の破裂や損傷を防ぐためにTCOボディと端末の扭曲ストレスを避けます.
5. 樹脂でTCOを密封する際には,密封物や鉛ワイヤ ((ターミナル) を腐食しない樹脂を選択します.樹脂の特性 (e) が確認されるか否かを確認するために,最終製品を使用してテストを繰り返して固定条件を決定します.膨張,収縮,硬化温度) がTCOに影響し,TCOが正常に動作できるかどうかです.
6. TCO を有する機器を漆や溶剤に浸し,その後乾燥させるとき,使用された漆や溶剤がTCO のコーティングを溶かしたかどうかを確認するために試験を繰り返す.裂け目のようなもの治療を繰り返す前に
7下記の環境では使用しないでください.
1) 水,油,化学および有機溶媒などの液体
(2) 日光,屋外,塵の多い環境
3) 水濃縮が起こる場所
生産使用前に性能と信頼性を確認する.
(1) 海風,Cl2,H2S,NH3,SO2およびNO2などの腐食性ガスが多い場所
(2) 静電量や電磁波が強い環境では
8航空宇宙機器,原子エネルギー機器,軍用兵器,救命機器,自動車などでは使用しないでください.
