防波 温度に敏感 単発式熱ファイューズ TF切断 115C 250V 5A P2-5A-F 炊飯器用
熱電池と熱電池切断器
Schott (SEFUSE) とPEPIの熱電源 - 熱電源や熱切断器は1回用で,再設定できません電気や電子回路における究極の熱保護を提供する温度敏感装置これらの"発電ファイューズは 主に温度設定によって定義されますが,最大連続電流である電流の指定によっても定義されます.
特徴
高いTm評価 & 迅速な応答
ROHS と REACH に準拠する製品
5アンパール
サイズ
| シリーズ | 尺寸 (mm) | ||||
| a は | b | c | d | e | |
| P-F | 9.0±05 | 38±3 | Φ0.54±0.5 | Φ2.5±0.1 | 3.3以下 |
| P-1A-F | 6.5±05 | 38±3 | Φ0.54±0.5 | Φ2.1±0.1 | 2.4以下 |
| P-3A-F | 10.0±05 | 38±3 | Φ0.6±0.02 | Φ3.0±01 | 3.3以下 |
| P-5A-F | 11.5±05 | 38±3 | Φ0.6±0.02 | Φ3.3±0.2 | 3.6以下 |
仕様
| モデルNO | 適正な温度で | 溶融の温度 | 保持温度 | 最大温度制限 | 定数電流 | 定数電圧 |
| (Tf) | (th) | (Tm) | (IR) | (ウール) | ||
| P0-5A-F | 84°C | 82±2°C | 65°C | 200°C | 5A | 250V |
| P1-5A-F | 102°C | 98±2°C | 80°C | 200°C | 5A | 250V |

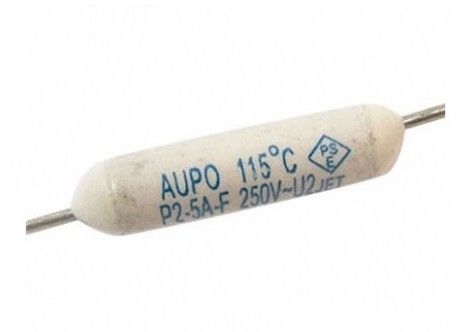

| P2-5A-F | 115°C | 112±3°C | 95°C | 200°C | 5A | 250V |
| P3-5A-F | 125°C | 120±3°C | 105°C | 200°C | 5A | 250V |

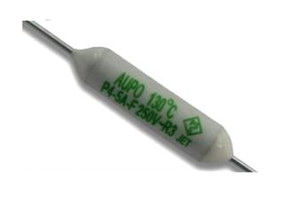

| P4-5A-F | 130°C | 126±2°C | 107°C | 200°C | 5A | 250V |
| P5-5A-F | 135°C | 131±3°C | 115°C | 200°C | 5A | 250V |
| P9-5A-F | 138°C | 135±2°C | 115°C | 200°C | 5A | 250V |
| P7-5A-F | 150°C | 145±3°C | 128°C | 200°C | 5A | 250V |
| P12-5A-F | 145°C | 140±2°C | 126°C | 200°C | 5A | 250V |
熱 ファイジ を テスト する 方法
家電が突然故障すると,まず最初にすべきことは,熱電源が壊れているかどうかを確認することです.新しい電源を購入する前に,常に熱電源を最初にテストする必要があります.熱電灯 は 家電 の 中 に ある 安全 メカニズム です熱電源をテストするには数分しかかかりません.
必要なもの: オーム計 + マルチメーター + スクリュードライバー
ステップ 1 - 家電を切り離す
まず,家電を電源から切り離す必要があります.それをプラグを外して行うことができます.熱ファイューズ を テスト する 前 に,家電 に 電源 が 供給 さ れ て い ない こと を 確かめ て ください.
2 ステップ - 熱電源 を 探す
家電の内部にある熱電源を探してください.すべての熱電源が同じ部品に配置されているわけではありません.ブランドによって異なります.また,家電の種類によって異なります.一般的には,熱ファイューズは2つの場所にあります. 後ろパネルの後ろまたは下部タインパネルの後ろ.
ステップ3 - 熱ファイューズ を 発見 する
パネルを外すには,ホイールフューズが後ろにある場合は,ホイールフューズを使って外す.反対にメタルクリップを押してパネルを外す.あなたは非常に簡単に金属クリップを見つけることができます.パネルの辺から約4インチ解けるとパネルを脇に置いて 必要なテストや修理が完了するまで放置します2本のワイヤが接続されていますこの2本のワイヤーを取り除く必要があります.
ステップ 4 - オーム 計 を 用いる
熱ファイューズをテストするにはオムメーターかデジタルマルチメーターが必要です.オムメーターをRx1設定に調整する必要があります.オムメーターに慣れていない場合は,これは,熱ファイューズが電気を電池に流しているかどうかを確認するのに役立ちます..
電子ミルチメーターの探査機がファイジの端に触れるようにしてください. デバイスは画面に表示されます. 注意して読んでください.ファイジが壊れているかどうかを判断するのに役立ちます.オームメーターの針が 0 に位置する場合は,新しいフィューズに置き換える必要はありません.オームメーターの針が動かない場合,新しい熱ファイューズを設置する必要があります..
熱電源 は 調節 でき ない こと を 覚えて ください.もし 壊れ たり 欠損 し たり し たり し て いる と 分かり たら,即座 に 交換 し て ください.
