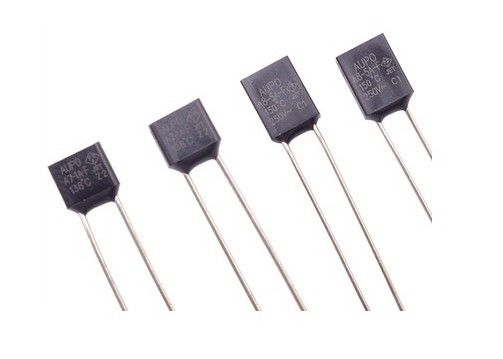

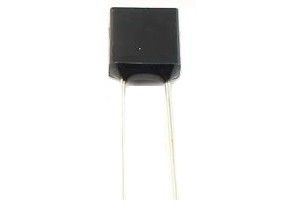

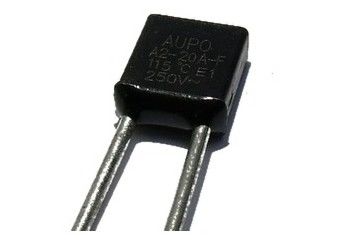

高電流AUPO合金型熱切断ファイズリンク Tf 115C A2-20A-F 20A 250V 医療および健康のために
基本規格
I Tf: 115°C
II ファイューズ温度: 111 ± 3°C
III TH: 82°C TM: 180°C
IV 定数電流 (Ir): 20A
V 8/20us (15回): 15kA
VI Imax 8/20us (1回): 25kA
VII 定数電圧 (Ur): 250V AC
電気の評価
| モデルNO | 適正な温度で | 溶融の温度 | 保持温度 | 最大温度制限 | 定数電流 | 定数電圧 | 8/20で | イマックス 8/20us |
| P/N | (Tf) | (th) | (Tm) | (IR) | (ウール) | (15回) | (一回) | |
| A1-20A-F | 102°C | 98±2°C | N | N | 20A | 250V | 15KA | 25KA |
| A2-20A-F | 115°C | 112±3°C | 82°C | 180°C | 20A | 250V | 15KA | 25KA |
| A4-20A-F | 130°C | 126±2°C | 97°C | 180°C | 20A | 250V | 15KA | 25KA |
| A5-20A-F | 135°C | 131±3°C | 102°C | 180°C | 20A | 250V | 15KA | 25KA |
| A7-20A-F | 138°C |
135±2°C |
N | N | 20A | 250V | 15KA | 25KA |
尺寸 (mm)
| A について | B について | C について | D | E* | F* |
| 100.8±05 | 11.5±05 | 40.8±02 | 1.6±005 | 50±5 | 6.6±05 |
適用する
エアコン: ミディア,ハイヤー,オックス,ダイキン,ヒタチ,パナソニック
インテリジェントガスウォーターヒーター:ノリッツ,リナイ,サクラ
キッチン機器:ジョヨン,フィリップス,サンビーム,ギャランズ,東芝
コーヒーマシンとストーブ: Philips,SIMENS,MR COFFEE ELECTROLUX,KEURIG
ヘアダイヤー:POVOS,FLYCO,フィリップス,パナソニック
電鉄&美容医療用製品: パナソニック グローバルサプライヤーコード:21035178
給水器と浄水器:A.O.スミス,GE,PENTIR
暖房と蚊殺虫剤: SC JOHNSON ハニーウェル エアメイト
掃除機: ミディア,EUP
照明:GE,FSL,フィリップス,ヤンコン
タッチスイッチ: TCL レグランド
オフィス用品: 兄 富士藤
ロボット:パナソニック
コンポーネント:ユニオム,ヤゲオ,シャゴン,JK
自動車: BYD,FORD,Audi,ピエゴ,ドンフェン-シトロエン,SAIC-VOLKSWAGEN,グレートウォール,ハイマ,マザダ
医療と健康:GEヘルスケア
研究開発と検証
|
UL-WTDP |
温度精度検証 |
|
温度特性の検証 |
寿命試験の検証 |
|
雷波試験 |
環境保護の検証 |
|
電気性能の検証 |
|
乾燥機 で 熱 ファイューズ が 燃え尽き て いる か を 確かめる 方法
熱電灯 は,火事 を 防ぐ ため に 極めて 重要な 役割 を 果たす 小さな 装置 で,わずか 1~2 インチ の 長さ です.連邦法では,1980年代以降製造されたすべてのドライヤーに 熱ファイューズを搭載することを義務付けています. 乾燥機の排気気温が高すぎると,熱電源が稼働します. 乾燥機やその部品が高すぎると,安全電源が切断されます. 熱電源は一度しか動作しません.高温の排気ガス発生時に起動した場合ファイューズを交換する必要があります.
症状
乾燥 機 は,熱 ファイューズ が 起動 する と,乾燥 機 は 動かない.他の 機 に は,鼓 が 旋回 し て いる の で,乾燥 機 は 動い て いる が,加熱 器 は 動い て い ない.乾燥器が乾燥サイクルを完了すると,衣類は濡れで乾燥機から出てきます.製造者は同じブランド内でも モデルからモデルに一貫性がない.
ファイズ を 探す
乾燥機の排気管に保温装置が設置されています.通常,保温装置にアクセスするには,乾燥機の裏パネルを外す必要があります.フューズを見つけ,トラブルシューティングを試みる前にドライヤーに電力をオフにするようにしてください.. ほとんどの乾燥機は220ボルトの壁電源に接続されるので,電源を切るためにユニットを切り離すことができます. 熱電源の形状とサイズは異なります. プラスチック製で作られ,金属製もあります.約4分の1の大きさから約2インチ長に小さなデバイスを探してください熱ファイューズには2本のワイヤが接続されています.
バイパス方法
熱電源が燃え尽きたかどうかを確かめるための信頼性の高い方法は,一時的に装置を回避することです.しかし,この方法でドライヤーを操作することは誘惑的です.乾燥機が動いているとファイジを交換するのを忘れます.. ファイューズを回避することは,ファイューズが悪いかどうかを検出する簡単な手段に過ぎません. これは永久的な修正ではありません. ファイューズから2本のワイヤーを切り離して,ジャンパーワイヤーでそれらを結び,乾燥機を入れると熱電源が燃え尽きるので 交換する必要があります
マルチメーター試験
より良く,より速くテストする手段は,電動マルチテスターを最低RX設定に設定する必要があります.熱ファイューズから2本のワイヤリードを取り除き,ファイューズの各ワイヤ端にマルチテスター探査機を触れる無限値の測定値なら,ファイューズは大丈夫です. 無限値以下の測定値なら,交換する必要がある熱ファイューズが起動していることを示します.
トラブルシューティング
シューズをドライヤー・ブランドとモデルに 正確に一致するものに交換して シューズが燃え尽きる理由を ドライヤーに確認してくださいしかし,他のとき,他の何かが失敗し,排気気温が上昇する原因でした. 障害解決前に電源はまだオフであることを確認し,その後,空気の流れを制限する障害物のために排気管を検査します.そしてモーターが拘束されないようにします. ドライヤーサイクリングサーモスタットは,熱ファイューズと一緒に交換したいかもしれません. このサーモスタットが故障した場合,それはおそらく熱ファイューズをトリガーします.
