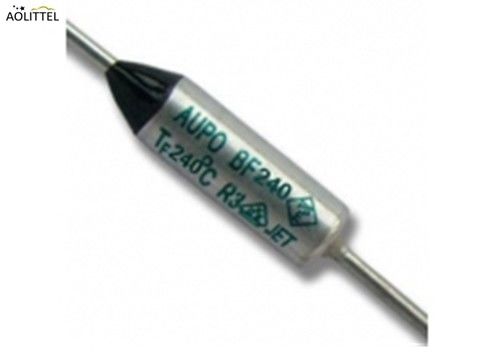

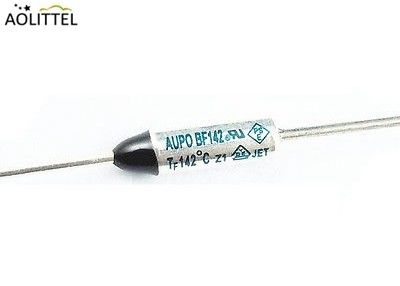

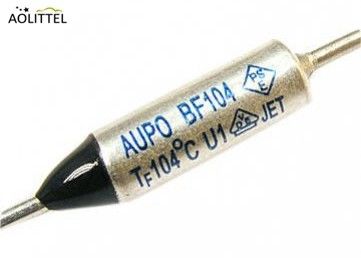

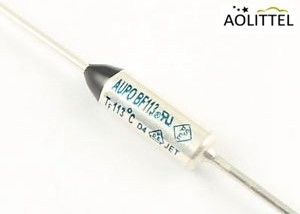

モーター保護リミッター非リセット可能 TF 172C 250V 10A AUPO TCO 温度遮断ヒューズ BF172 金属ケーシング付き
Ao littel-Aupo 温度遮断ヒューズのご紹介
AUPO 温度遮断ヒューズは 1986 年に設立され、サーマルリンク (サーマルプロテクター) の研究開発、生産、販売を専門とする先進的なハイテク企業です。 10シリーズ100モデル以上のサーマルリンクを開発し、年間生産量は10億個を達成しています。 AUPOは、ISO9001に基づく優れた管理体制と品質保証体制のもとで厳格に運営されています。また、当社の製品はUL、CUL、VDE、TUV、CSA、PSE、KTL-EK、CCCなどを含む多くの国内外の安全研究所によって認められ、認証されています。当社独自の実験室はULおよびVDEによって証人実験室として認定されています。
____________________________________________________________________________
ダウンロード________
製品概要
温度ヒューズ (TCO) は、非リセット型、熱に敏感な、単極の常閉デバイスであり、さまざまな機器での使用を目的としています。温度に敏感な温度ヒューズは、温度が温度ヒューズの定格を超えると溶けて電気接点が開きます。 。温度遮断ヒューズは、世界中の何十億もの製品に潜在的に危険な過熱状態からの保護を提供しています。
標準製品には以下が含まれます。
温度ヒューズ
※金属ケースタイプ（アキシャル、スプリングアクション、電流：10A、15A）
※低融点合金タイプ（アキシャル、表面張力型、電流：2A、5A）
サーモスタットの故障、ファンの故障、ローターのロック、空運転などの異常状態が機器内で発生する可能性がある場合、TCO は容易に検出できる場所に接続する必要があることに注意してください。
TCO は、TCO 自体から発生する熱を軽減するように設計されていますが、
間違った接続方法により、周囲温度と TCO の動作温度が変化します。
周囲温度と TCO の動作温度の差を最小限に抑えるために、通常の状態では TCO 接続領域の周囲での熱の発生を最小限に抑えることが推奨されます。
動作状態では正常ですが、異常状態では TCO 接続領域の発熱が最大化されます。
仕様
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ○ 保留中；● 承認済み | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
動作説明
寸法
単位：mm
応用
リード線接続時の注意
※TCOシールや本体に損傷、焼け、欠け、亀裂、過熱などがないよう注意してください。上記のような損傷がある場合は使用しないでください。
* 実験的な組み立て試行を行って、リード線、シール、または TCO 本体の損傷を確認する必要があります。
※電線をTCOに接続する場合は、スプライスまたはターミナルを使用することをお勧めします。スプライスまたは端子の材質は耐食性である必要があります。
※ スプライスや端子を TCO に固定する際は、TCO 本体を傷つけないように注意してください。スプライスや端子の材質は耐熱性の低いものを使用してください。接続方法の不備による過度の過熱に注意してください。なお、接続電線は可撓性の標準電線とする。単線を使用する場合は曲げ加工を行ってください。
鉛のはんだ付け
TCO リードの接続にはんだ付けを使用する場合は、次の点に注意してください。
※リードの半田付け作業は、TCO本体からできるだけ離して行ってください。
* TCO 本体への熱伝達を最小限に抑えるように注意してください。熱伝達を防止する適切な手段が提供されていない場合、TCO シールまたは本体が損傷し、故障する可能性があります。
※作業時間を短縮するため、はんだ付け予定箇所に事前はんだ付け処理を行ってください。
※熱を防ぐはんだ付け方法（ヒートシンクを使用）
※機械的安全性ははんだのみに依存してはなりません。
※はんだ付け時は内部の電気接点やTCOのケースに電流を流さないでください。過電流が流れると、TCO 素子またはケースが損傷します。
※鉛の引張強さ
引く力は 2kg を超えてはならず、押す力は 0.5kg を超えてはなりません。
※ケースの強度
ケース本体の締め付けに過大な力が加わると変形が発生し、TCO が正常に動作しなくなる可能性があります。ヒューズが正常に動作しなくなる可能性がありますので、過度な締め付け力は避けてください。
* 機能温度テスト
TCO をチャンバー内に設置し、Tf より 20°C 低い温度まで徐々に温度を上げ、チャンバーと試験製品の温度を等しくすると、温度が 1 分あたり 1°C 上昇し、ヒューズが機能します。指定された公差。
※温度上昇試験
周囲温度 (20 ～ 25) °C で通常の動作電圧と電流が TCO に印加されると、TCO の温度は上昇します。ただし、温度上昇は 10 °C を超えてはいけません。
* 絶縁抵抗
温度試験で動作させた後、500V抵抗測定機で試験したときの絶縁抵抗は0.2オーム以上でなければなりません。
※接触抵抗試験
TCO の両方のリード線の抵抗は、リード線の長さ 10mm 以内で 1.5 オームを超えてはなりません。
※耐電圧試験
絶縁抵抗試験実施後、TCOのリード間にAC 500Vを1分間印加してもTCOが破壊することなく維持されること。
。
* 湿度試験
TCO を湿度 90 ～ 95%、以下に指定された条件のチャンバー内に 500 時間保管した後、TCO は機能温度テストに合格する必要があります。
| TF | チャンバー温度 | 湿度 |
| 100℃以下 | 40±2℃ | 90~95% |
| 100℃以上 | 65±2℃ |
※老化試験
TCO を Tf より 20 ± 3 °C 低い温度に 48 時間維持した後、TCO は機能温度テストに合格する必要があります。
※温度上昇グラフ
代理店の承認
| PN | UL/CUL | VDE | CCC | PSE | KTL |
| BF172 | E140847 | 40005418 | 2003010205052188 | JET0749-32001-1012 | SU05017-11004 |
会社証明書
| 認証規格: ISO 9001:2008 | 番号:CN99/16675 |
| 発行日:2017 年 3 月 20 日 | 有効期限:2018 年 9 月 15 日 |
| 発行者:SGS | |
| 認証規格:ISO 14001 | 番号:CN13/30311 |
| 発行日:2016 年 2 月 29 日 | 有効期限:2018 年 9 月 15 日 |
| 発行者:SGS | 範囲/範囲:サーマルヒューズの設計および製造 |
| 認証規格:OHSAS 18001 | 番号:CN16/30181 |
| 発行日:2016 年 2 月 5 日 | 有効期限:2019 年 2 月 4 日 |
| 発行者:SGS | 範囲/範囲:サーマルヒューズの設計および製造 |
