Name: 高いQの伝導性のコイルのフェライト・ビーズの多層破片誘導器0402 0603 0805 1206 1-300mA現在の0.047-100uH Inductanc
Brand: Aolittel Technology Co.,Ltd
SKU: CMFLシリーズ
Availability: InStock

特徴ギャラリー製品の説明見積依頼

特徴

仕様

誘導体型: 多層チップインダクタ

サイズ: 0402 0603 0805 1206

誘導力: 0.047~100uH

流動: 1mA~300mA

SRFの範囲: 9〜320 MHz

建設: 封印された

テクノロジー: 多層

シールド: そうだ

ハイライト:

無線充満受信機のコイル

PCBの無線電信の充満コイル

基本情報

起源の場所: 中国

モデル番号: CMFLシリーズ

お支払配送条件

パッケージの詳細: 巻き枠、0402のための10000 PC/巻き枠のテープ;0603,0805,1206のための4000 PC/巻き枠

受渡し時間: 1 ～ 2 週間

支払条件: トン/ Tは、ペイパル

供給の能力: 1 ヶ月あたりの 10,000,000 部分

ギャラリー

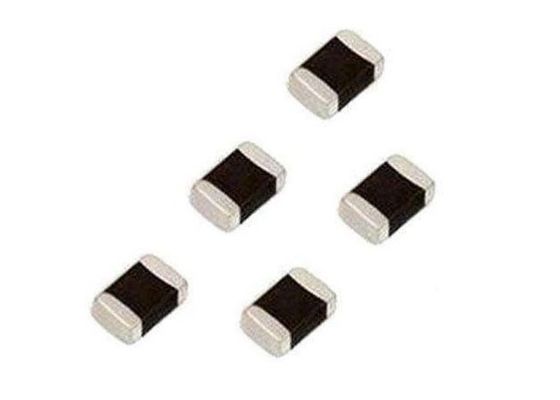

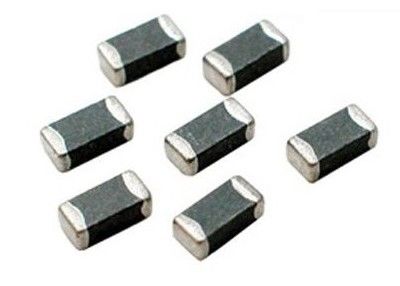

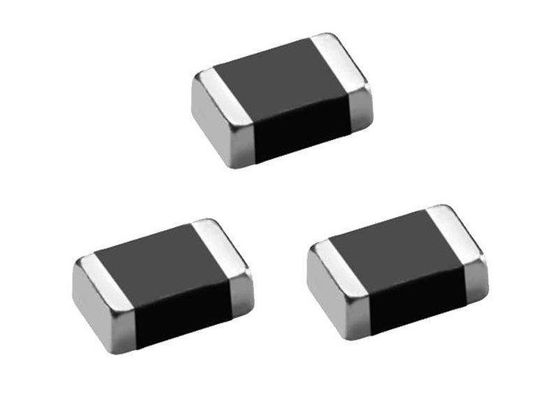

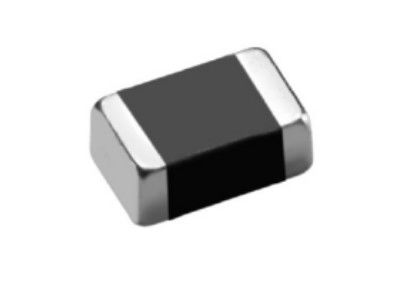

高いQの伝導性のコイルのフェライト・ビーズの多層破片誘導器0402 0603 0805 1206 1-300mA現在の0.047-100uH Inductanc

製品の説明

高 Q 導電性コイルフェライトビーズ多層チップインダクタ 0402 0603 0805 1206 1-300mA 電流 0.047-100uH インダクタンス

積層インダクタとは何ですか?

積層インダクタは、積層体の上部に２層に配置され、積層体の上部に配置されたさらに２つの導体コイルパターンと電気的に連続的に直列に接続された第１の導体コイルパターンと第２の導体コイルパターンとを含む。多層体の下部に配置され、螺旋コイルを形成します。

カテゴリ	インダクタンス	現在	サイズ	一連の	ダウンロード
積層インダクタ	0.047～3.3uH	25～10mA	1005402インチ	CMFL0402	CMFLシリーズ.pdf
	0.047～33uH	50～1mA	1608603インチ	CMFL0603
	0.047～47uH	300～4mA	2012805インチ	CMFL0805
	0.047～100μH	300～4mA	32161206インチ	CMFL1206

寸法(mm)

部品番号	A(mm)	B(mm)	C(mm)	D(mm)	MOQ
CMFL0402	1.0±0.15	0.5±0.15	0.5±0.15	0.25±0.1	10000個/リール
CMFL0603	1.6±0.15	0.8±0.15	0.8±0.15	0.3±0.2	4000個/リール
CMFL0805	2.0±0.2	1.25±0.2	0.85±0.2	0.5±0.3	4000個/リール
			1.25±0.2
CMFL1206	3.2±0.2	1.6±0.2	0.85±0.2	0.5±0.3	4000個/リール
			1.1±0.2

電気的性能

CMFL0402 TYPE チップインダクタ

部品番号	インダクタンス	最小品質係数	L、Q テスト周波数	最小自己共振周波数	最大DC	最大定格電流	厚さ
部品番号	インダクタンス	最小品質係数	、L/Q	最小自己共振周波数	抵抗	最大定格電流	厚さ
単位	ああ	-	MHz	MHz	Ω	ミリアンペア	mm(インチ)
シンボル	L0A	Q	周波数	SRF	DCR	イル	T
CMFL0402-47NK	0.047	10	50	220	0.45	25	0.5±0.15
CMFL0402-68NK	0.068	10	50	210	0.45	25
CMFL0402-82NK	0.082	10	50	200	0.45	25
CMFL0402-R10K	0.1	10	50	200	0.8	25
CMFL0402-R12K	0.12	10	25	165	0.8	25
CMFL0402-R15K	0.15	10	25	140	0.9	25
CMFL0402-R18K	0.18	10	25	120	0.9	25
CMFL0402-R22K	0.22	10	25	110	1.2	25
CMFL0402-R27K	0.27	15	25	95	1.2	25
CMFL0402-R33K	0.33	15	25	85	1.25	18
CMFL0402-R39K	0.39	20	10	85	0.6	15
CMFL0402-R47K	0.47	20	10	80	0.7	15
CMFL0402-R56K	0.56	50	10	75	0.8	15
CMFL0402-R68K	0.68	20	10	70	0.9	15
CMFL0402-R82K	0.82	20	10	65	0.9	15
CMFL0402-1R0K	1	20	10	60	1	15
CMFL0402-1R2K	1.2	20	10	55	1.25	15
CMFL0402-1R5K	1.5	20	10	50	1.4	15
CMFL0402-1R8K	1.8	20	10	45	1.55	15
CMFL0402-2R2K	2.2	20	10	40	1.7	10
CMFL0402-2R7K	2.7	20	10	22	2	10
CMFL0402-3R3K	3.3	20	10	20	2.35	10

CMFL0603 TYPE 積層チップインダクタ

部品番号	インダクタンス	最低品質	L、Qテスト	最小自己 -	最大DC	最大定格	厚さ
		最低品質	L、Qテスト	共鳴する	最大DC	最大定格
		要素	周波数、L/Q	頻度	抵抗	現在
単位	ああ	-	MHz	MHz	Ω	ミリアンペア	mm(インチ)
シンボル	L0A	Q	周波数	SRF	DCR	イル	T
CMFL0603-R18K	0.18	15	25	165	0.6	50	0.8±0.15
CMFL0603-R22K	0.22	15	25	150	0.6	50
CMFL0603-R27K	0.27	15	25	136	0.8	50
CMFL0603-R33K	0.33	15	25	125	0.85	35
CMFL0603-R39K	0.39	15	25	110	1	35
CMFL0603-R47K	0.47	15	25	105	1.35	35
CMFL0603-R56K	0.56	15	25	95	1.55	35
CMFL0603-R68K	0.68	15	25	90	1.7	35
CMFL0603-R82K	0.82	15	25	85	2.1	25
CMFL0603-1R0K	1.0	35	10	90	0.7	25
CMFL0603-1R2K	1.2	35	10	85	0.8	25
CMFL0603-1R5K	1.5	35	10	80	0.95	25
CMFL0603-1R8K	1.8	35	10	75	1.15	25
CMFL0603-2R2K	2.2	35	10	70	1.25	15
CMFL0603-2R7K	2.7	35	10	45	1.35	15
CMFL0603-3R3K	3.3	35	10	40	1.55	15
CMFL0603-3R9K	3.9	35	10	35	1.7	15
CMFL0603-4R7K	4.7	35	10	33	2.1	15
CMFL0603-5R6K	5.6	35	4	22	1.55	5
CMFL0603-6R8K	6.8	35	4	20	1.7	5
CMFL0603-8R2K	8.2	35	4	18	2.1	5
CMFL0603-100K	10	30	2	17	1.85	3
CMFL0603-120K	12	30	2	15	2.1	3
CMFL0603-150K	15	20	1	14	1.7	1
CMFL0603-180K	18	20	1	13	1.85	1
CMFL0603-220K	22	20	1	11	2.1	1
CMFL0603-270K	27	20	1	10	2.75	1
CMFL0603-330K	33	20	1	9	2.95	1

CMFL0805 TYPE 積層インダクタ

部品番号	インダクタンス	最低品質	L、Qテスト	最小自己 -	最大DC	最大定格	厚さ
		要素	周波数、L/Q	共鳴する	抵抗	現在
		要素	周波数、L/Q	頻度	抵抗	現在
単位	ああ	-	MHz	MHz	Ω	ミリアンペア	mm(インチ)
シンボル	L0A	Q	SRF	DCR	イル	イル	T
CMFL0805-47NK	0.047	15	50	320	0.2	300	0.85±0.2
CMFL0805-68NK	0.068	15	50	280	0.2	300
CMFL0805-82NK	0.082	15	50	255	0.2	300
CMFL0805-R10K	0.1	20	25	235	0.3	250
CMFL0805-R12K	0.12	20	25	220	0.3	250
CMFL0805-R15K	0.15	20	25	200	0.4	250
CMFL0805-R18K	0.18	20	25	185	0.4	250
CMFL0805-R22K	0.22	20	25	170	0.5	250
CMFL0805-R27K	0.27	20	25	150	0.5	250
CMFL0805-R33K	0.33	20	25	145	0.55	250
CMFL0805-R39K	0.39	25	25	135	0.65	250
CMFL0805-R47K	0.47	25	25	125	0.65	250
CMFL0805-R56K	0.56	25	25	115	0.75	150
CMFL0805-R68K	0.68	25	25	105	0.8	150
CMFL0805-R82K	0.82	25	25	100	1	150
CMFL0805-1R0K	1.0	45	10	95	0.4	50
CMFL0805-1R2K	1.2	45	10	85	0.5	50
CMFL0805-1R5K	1.5	45	10	80	0.5	50
CMFL0805-1R8K	1.8	45	10	75	0.6	50
CMFL0805-2R2K	2.2	45	10	70	0.65	30
CMFL0805-2R7K	2.7	45	10	45	0.75	30
CMFL0805-3R3K	3.3	45	10	41	0.8	30
CMFL0805-3R9K	3.9	45	10	38	0.9	30
CMFL0805-4R7K	4.7	45	10	35	1	30
CMFL0805-5R6K	5.6	50	4	32	0.9	15
CMFL0805-6R8K	6.8	50	4	29	1	15
CMFL0805-8R2K	8.2	50	4	26	1.1	15
CMFL0805-100K	10	50	2	24	1.15	15
CMFL0805-120K	12	50	2	22	1.25	15
CMFL0805-150K	15	30	1	19	0.8	5
CMFL0805-180K	18	30	1	18	0.9	5
CMFL0805-220K	22	30	1	16	1.1	5
CMFL0805-270K	27	30	1	14	1.15	5	1.25±0.2
CMFL0805-330K	33	30	0.4	13	1.25	5	1.25±0.2

CMFL1206 TYPE フェライトビーズ

部品番号	インダクタンス	最低品質	L、Qテスト	最小自己 -	最大DC	最大定格	厚さ
		要素	周波数、L/Q	共鳴する	抵抗	最大定格
		要素	周波数、L/Q	頻度	抵抗	現在
単位	ああ	-	MHz	MHz	Ω	ミリアンペア	mm(インチ)
シンボル	L0A	Q	周波数	SRF	DCR	イル	T
CMFL1206-47NK	0.047	20	50	320	0.15	300	0.85±0.2
CMFL1206-68NK	0.068	20	50	280	0.25	300
CMFL1206-R10K	0.1	20	25	235	0.25	250
CMFL1206-R12K	0.12	20	25	220	0.3	250
CMFL1206-R15K	0.15	20	25	200	0.3	250
CMFL1206-R18K	0.18	20	25	185	0.4	250
CMFL1206-R22K	0.22	20	25	170	0.4	250
CMFL1206-R27K	0.27	20	25	150	0.5	250
CMFL1206-R33K	0.33	25	25	145	0.6	250
CMFL1206-39K	0.39	25	25	135	0.5	200
CMFL1206-R47K	0.47	25	25	125	0.6	200
CMFL1206-R56K	0.56	25	25	115	0.7	150
CMFL1206-R68K	0.68	25	25	105	0.8	150
CMFL1206-R82K	0.82	25	25	100	0.9	150
CMFL1206-1R0K	1.0	45	10	65	0.4	100
CMFL1206-1R2K	1.2	45	10	60	0.5	100
CMFL1206-1R5K	1.5	45	10	55	0.5	50
CMFL1206-1R8K	1.8	45	10	50	0.5	50
CMFL1206-2R2K	2.2	45	10	45	0.6	50
CMFL1206-2R7K	2.7	45	10	41	0.6	50
CMFL1206-3R3K	3.3	45	10	38	0.7	50
CMFL1206-3R9K	3.9	45	10	35	0.8	50
CMFL1206-4R7K	4.7	45	10	32	0.9	50
CMFL1206-5R6K	5.6	50	4	29	0.7	25
CMFL1206-6R8K	6.8	50	4	26	0.8	25
CMFL1206-8R2K	8.2	50	4	24	0.8	25
CMFL1206-100K	10	50	2	22	1	25
CMFL1206-120K	12	50	2	19	1.05	15
CMFL1206-150K	15	35	1	18	0.7	5
CMFL1206-180K	18	35	1	16	0.7	5
CMFL1206-220K	22	35	1	15	0.8	5
CMFL1206-270K	27	35	1	14	0.9	5
CMFL1206-330K	33	35	0.4	13	1.05	5	1.1±0.2
CMFL1206-470K	47	40	2	10	3	5
CMFL1206-680K	68	40	1	9	3.4	4
CMFL1206-101K	100	40	1	8	3.8	4

積層インダクタの種類

積層インダクタにはさまざまな種類があり、aolittel では、ケースサイズ/寸法、最大定格電流、公称インダクタンス、DC 抵抗、パッケージングタイプ、および許容差によって分類された最も一般的なタイプの多くを製造しています。当社 Web サイトのパラメトリックフィルターは、必要な仕様に応じて検索結果を絞り込むのに役立ちます。

DC 抵抗の最も一般的なサイズは 100 mΩ、300 mΩ、および 500 mΩ です。最大 11.5 Ω の DC 抵抗を備えた積層インダクタも取り揃えています。公称インダクタンスは 2 nH ～ 100 µH であり、最も一般的な多層インダクタの公称インダクタンスは 4.7 nH、100 nH、1 µH、または 10 µH です。

積層インダクタの用途

積層インダクタは、高周波でのノイズ抑制とインピーダンス整合が必要な移動通信システムおよびアプリケーションで使用できます。高周波アプリケーションでは、多層インダクタは、携帯電話、Bluetooth、WLAN、チューナーなどの信号処理モジュールに使用できます。

適切な積層インダクタの選択

FutureElectronics.com のパラメトリック検索を使用して、適切な多層インダクタを探している場合は、許容差 (± 30 %、± 10 %、± 5 % など)、ケースサイズ/寸法 ( 0402、0603、0805、…) や最大定格電流 (最大 1.2 A) などがあります。積層チップインダクタ、SMD (表面実装) インダクタ、または電気インダクタとして使用できる適切な積層インダクタを複数のメーカーから見つけることができます。
