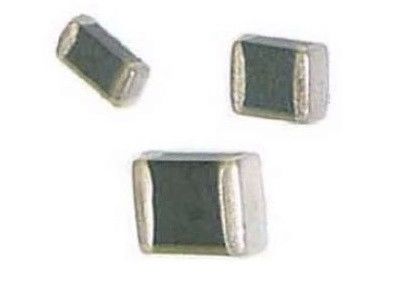

SMD 0402 正常電圧保護チップ MOV 多層金属酸化バリスター 14V 10A 1005 臨時電圧抑制器
応用
超電圧および過電圧保護:
• データラインとI/Oポートの保護
• ESD の 臨時性 に 対する 保護
•ICとトランジスタの内部保護
• モードーム 保護
• LCD 保護
• 携帯電話やアクセサリーのESD保護
• データバスのアプリケーションにおけるESD保護
• 制御電子機器,照明/LED,医療機器におけるESD保護
• スマートメーターや計測機器の電流保護
• セキュリティ・セキュリティ・システムにおける電流保護の拡大
特徴
信頼性の高いESD保護 8kVまでの接触
IEC に準拠する 15 kV の放電と空気放電
61000-4-2 レベル4
1200Aまでの電流
双方向保護
ESDの長期的な安定性
RoHS対応 鉛のない
PSpice シミュレーションモデル
設計 多層技術
UL 94 V-0より優れた炎症性
電気パラメータ
| P/N | 稼働電圧 | バリスター電圧 | 固定電圧 | ピーク電流 | 最大エネルギー | ||
| バック | Vdc | V1mA(V) | Vc(V) | IP (A) | Et(J) | ||
| ミン | マックス | 8/20μs 1A | 8/20μs | 10/1000μs | |||
| SMD0402G3R3NXT | 2.5 | 3.3 | 4 | 6 | 10 | 10 | 0.02 |
| SMD0402G5R0NXT | 3.5 | 5 | 6 | 9 | 14 | 10 | 0.02 |
| SMD0402G5R6NXT | 4 | 5.6 | 6.7 | 10.1 | 15.5 | 10 | 0.02 |
| SMD0402G8R0NXT | 5.7 | 8 | 9.6 | 14.4 | 21.5 | 10 | 0.05 |
| SMD0402G9R0NXT | 6 | 9 | 10.8 | 16.2 | 25 | 10 | 0.05 |
| SMD0402G110NXT | 8 | 11 | 13.2 | 16.5 | 30 | 10 | 0.05 |
| SMD0402G120NXT | 9 | 12 | 14.4 | 18 | 32 | 10 | 0.05 |
| SMD0402G140NXT | 10 | 14 | 16.8 | 21 | 40 | 10 | 0.05 |
| SMD0405G180NXT | 14 | 18 | 21.6 | 27 | 54 | 10 | 0.05 |
| SMD0405G220NXT | 17 | 22 | 26.4 | 33 | 62 | 10 | 0.05 |
| SMD0402G260NXT | 20 | 26 | 31.2 | 39 | 72 | 10 | 0.05 |
| SMD0402G300NXT | 25 | 30 | 36 | 45 | 85 | 10 | 0.05 |
| SMD0402G380NXT | 30 | 38 | 45.6 | 57 | 101 | 10 | 0.05 |
利用可能なケースサイズ
| エイ・エ・エ | メトリック |
| 0201 | 0603 |
| 0402 | 1005 |
| 0603 | 1608 |
| 0805 | 2012 |
| 1206 | 3216 |
| 1210 | 3225 |
| 1812 | 4532 |
| 2220 | 5750 |
尺寸 (mm)
| モデル | サイズ (mm) | ||||
| MM | メトリック | L について | W | T | M について |
| 402 | 1005 | 1.0 ± 010 | 0.5 ± 010 | 0.5 ± 020 | 0.30+0.2/-0.1 |
| 603 | 1608 | 1.6 ± 015 | 0.8 ± 010 | 0.8 ± 020 | 0.30+0.2/-0.1 |
| 805 | 2012 | 2.0 ± 020 | 1.25 ±0.15 | 0.8 ± 020 | 0.30+0.2/-0.1 |
| 1206 | 3216 | 3.2 ± 020 | 1.6 ± 015 | 1.2 ± 020 | 0.40+0.2/-0.2 |
| 1210 | 3225 | 3.2 ± 020 | 2.5 ± 020 | 1.2 ± 020 | 0.40+0.2/-0.1 |
| 1812 | 4532 | 4.5 ± 020 | 3.20 ±020 | 1.3 ± 020 | 0.50+0.2/-01 |
| 2220 | 5650 | 5.7 ± 020 | 5.00 ±020 | 1.5 ± 020 | 0.80+0.2/-0.1 |
| 3220 | 08CL | 8.0 ± 020 | 5.00 ±020 | 2.0 ± 020 | 0.80+0.2/-0.1 |
| 3225 | 08CL | 8.0 ± 030 | 6.30 ±030 | 2.0 ± 020 | 0.70+0.2/-01 |
| 4032 | 10CL | 10.0 ± 020 | 8.00 ±020 | 2.0 ± 020 | 0.80+0.2/-0.1 |
| 4840 | 12CL | 12.0 ± 020 | 10.00 ±020 | 2.5 ± 020 | 0.80+0.2/-0.1 |
V/I 特性と値下げ曲線
V/I と 値下げ曲線はデータシートに付属しています.
曲線はVRMSによって並べられ,タイプ指定に含まれるケースサイズによって並べられます.
