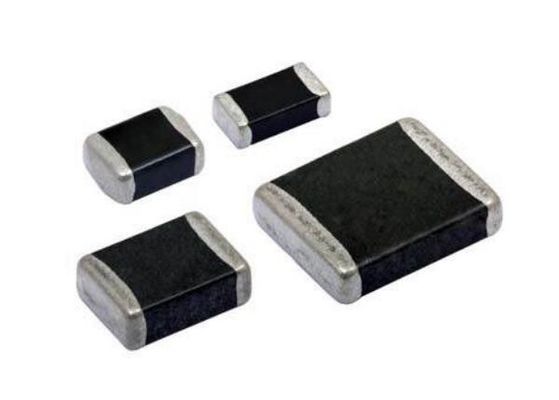

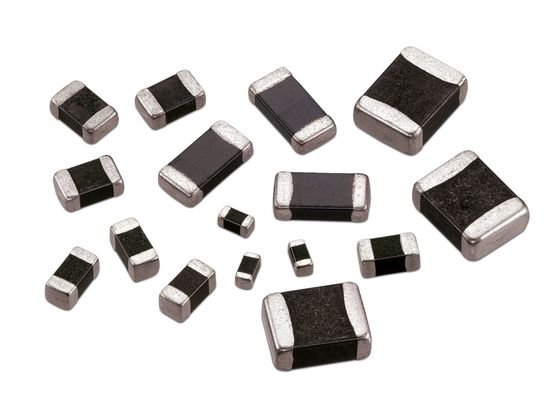

自動車 3216 厚膜 SMD 1206 多層電圧抑制器 チップ 金属酸化バリスター 47V 40% モデム保護用
特徴
• SMD型金属オキシドワリスター
• ESDに対する対策に最適 (IEC61000-4-2 に準拠)
• 高最大エネルギータイプ
• 低流出電流
• 周期 的 な 温度 ストレス に 強い 耐久 性
• 流量およびリフロー溶接の両方に適しています
• 鉛のない端末を持つ製品は,EU RoHS要件を満たしています.
ワリスター・エレメントは,EU指令2005/95/EC第1項第5項の規定で除外されている.
• AEC-Q200 資格
電気の評価
|
部分
番号 |
作業
|
分割
|
固定
|
ピーク電流
|
||||||||
|
電圧
|
電圧
|
電圧
|
||||||||||
|
AC
|
DC
|
@ 1mA DC
|
8/20uS
|
8/20uS (A) Ip (MAX)
|
||||||||
|
VAC
|
VDC
|
VB
|
VC
|
0603
|
0805
|
1206
|
1210
|
1812
|
2220
|
3220
|
||
|
MVR1206-3R0G
|
1.4
|
2
|
3
|
2.4 ¥36
|
9
|
20
|
|
|
|
|
|
|
|
MVR1206-5R0G
|
2.4
|
3.3
|
5
|
4.0 〇 60
|
12
|
20
|
60
|
80
|
|
|
|
|
|
MVR1206-8R0G
|
4
|
5.5
|
8
|
7.0 ¥105
|
14
|
20
|
60
|
80
|
250
|
400
|
|
|
|
MVR1206-120G
|
7
|
9
|
12
|
10・14
|
24
|
20
|
60
|
80
|
250
|
400
|
800
|
|
|
MVR1206-180G
|
11
|
14
|
18
|
15.5 ̇21
|
30
|
20
|
80
|
100
|
250
|
400
|
800
|
500
|
|
MVR1206-240G
|
14
|
18
|
24
|
22〜27
|
38
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1206-270G
|
17
|
22
|
27
|
24・30
|
42
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1206-330G
|
20
|
26
|
33
|
29 円36
|
54
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1206-390G
|
24
|
30
|
39
|
35・42
|
65
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1206-470G
|
28
|
36
|
47
|
42・52
|
77
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1206-560G
|
35
|
45
|
56
|
50・62
|
90
|
|
80
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1206-680G
|
40
|
56
|
68
|
60・75
|
110
|
|
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1206-820G
|
50
|
65
|
82
|
73・91
|
135
|
|
|
80
|
200
|
300
|
800
|
500
|
|
MVR1206-101G
|
60
|
85
|
100
|
90~110
|
165
|
|
|
80
|
200
|
300
|
800
|
500
|
|
MVR1206-121G
|
75
|
100
|
120
|
108 円 132
|
200
|
|
|
|
200
|
300
|
500
|
500
|
|
MVR1206-151G
|
95
|
125
|
150
|
135~165
|
250
|
|
|
|
|
300
|
500
|
500
|
|
MVR1206-181G
|
115
|
150
|
180
|
162・198
|
300
|
|
|
|
|
|
500
|
500
|
|
MVR1206-201G
|
130
|
170
|
205
|
184 円 226
|
340
|
|
|
|
|
|
|
500
|
|
MVR1206-221G
|
140
|
180
|
220
|
198 〜 242
|
360
|
|
|
|
|
|
|
500
|
|
MVR1206-241G
|
150
|
200
|
240
|
216~264
|
395
|
|
|
|
|
|
|
500
|
|
MVR1206-271G
|
175
|
225
|
270
|
243・297
|
455
|
|
|
|
|
|
|
500
|
|
MVR1206-361G
|
230
|
300
|
360
|
324~396
|
595
|
|
|
|
|
|
|
500
|
|
MVR1206-391G
|
250
|
320
|
390
|
351・429
|
650
|
|
|
|
|
|
|
500
|
|
MVR1206-431G
|
275
|
350
|
430
|
387 円 473
|
710
|
|
|
|
|
|
|
400
|
|
MVR1206-471G
|
300
|
385
|
470
|
423 円517
|
775
|
|
|
|
|
|
|
400
|
尺寸 (mm)
| モデル | 1005 ((0402) | 1608 ((0603) | 2012年 (0805) | 3216 (((1206) | 3225 (((1210) | 4532 (((1812) | 5750 (((2220) | 8050 ((3220) |
|
長さ (L) |
1.00±015 | 1.60±020 | 2.00±020 | 3.20±020 | 3.20±020 | 4.50±030 | 5.70±030 | 8.0±030 |
| 幅 (W) | 0.50±015 | 0.80±020 | 1.20±020 | 1.60±020 | 2.50±020 | 3.20±020 | 5.00±030 | 5.00±030 |
| 高さ (H) | 0.70最大 | 0.90マックス | 1.30マックス | 1.60最大 | 2.50最大 | 3.20マックス | 4.50最大 | 4.50最大 |
環境信頼性試験
| 特徴 | 試験方法と説明 | |||
| 高温保存 | 試料は,加重なしの恒温浴で1000時間125°Cに晒し,その後1〜2時間室温と湿度で保管する.ワリスターの電圧の変化は10%以内である. | |||
| 温度サイクル | 指定温度の温度サイクルを5回繰り返し,室温と湿度で1〜2時間保存する.ワリスターの電圧の変化は10%以内で,機械的損傷は検査しなければならない.. | ステップ | 温度 | 期間 |
| 1 | -40±3°C | 30分±3時間 | ||
| 2 | 室温 | 1~2時間 | ||
| 3 | 125±2°C | 30分±3時間 | ||
| 4 | 室温 | 1~2時間 | ||
| 高温 負荷 | 試料は,最大許容電圧を85°Cで1000時間連続的に適用した後,室温と湿度で1時間または1時間保存しなければならない.バリスター電圧の変化が10%以内である. | |||
|
湿気熱負荷/ 湿度負荷 |
試料は40°C,90~95%RHの環境に置き,最大許容電圧を1000時間適用し,1〜2時間室温と湿度で保存する.ワリスターの電圧の変化は10%以内である. | |||
| 低温 貯蔵 | 試料を−40°Cで,負荷なしで1000時間放置し,室温で1〜2時間保管する.バリストールの電圧の変化は10%以内である. | |||
パッケージの仕様
1輸送テープの透明なカバーテープは,製品を輸送するために熱密封され,ローリングは輸送テープをローリングするために使用されるべきです.
2 熱密封カバーテープの粘着は40+20/-15gでなければならない.
3 リールパックとSMT自動ピックアップマシンでは,テープの頭と端の両方が空きでなければならない.操作者のハンドルのためにテープの頭に通常の紙テープを接続しなければならない.
| タイプ |
A0 ±010 |
B0 ±010 |
K0 ±010 |
T ±005 |
T2 ±005 |
D0 +0だった10 |
D1 ±005 |
P1 ±010 |
P2 ±005 |
P0 ±005 |
W ±020 |
E について ±010 |
F について ±005 |
| 0402 | 1.08 | 1.88 | 1.04 | 0.22 | 0.87 | 1.50 | 1.00 | 4.00 | 2.00 | 4.00 | 8.00 | 1.75 | 3.50 |
| 0603 | 1.08 | 1.88 | 1.04 | 0.22 | 1.17 | 1.50 | 1.00 | 4.00 | 2.00 | 4.00 | 8.00 | 1.75 | 3.50 |
| 0805 | 1.42 | 2.30 | 1.04 | 0.22 | 1.26 | 1.50 | 1.00 | 4.00 | 2.00 | 4.00 | 8.00 | 1.75 | 3.50 |
| 1206 | 1.88 | 3.50 | 1.27 | 0.20 | 1.49 | 1.50 | 1.00 | 4.00 | 2.00 | 4.00 | 8.00 | 1.75 | 3.50 |
| 1210 | 2.18 | 3.46 | 1.45 | 0.22 | 1.77 | 1.50 | 1.00 | 4.00 | 2.00 | 4.00 | 8.00 | 1.75 | 3.50 |
| 1812 | 3.66 | 4.95 | 1.74 | 0.25 | 1.99 | 1.50 | 1.50 | 8.00 | 2.00 | 4.00 | 12.00 | 1.75 | 5.50 |
| 2220 | 5.10 | 5.97 | 2.80 | 0.25 | 3.05 | 1.50 | 1.50 | 8.00 | 2.00 | 4.00 | 12.00 | 1.75 | 5.50 |
| 3220 | 5.50 | 8.50 | 2.80 | 0.30 | 3.50 | 1.50 | 1.50 | 8.00 | 2.00 | 4.00 | 16.00 | 1.75 | 7.50 |
