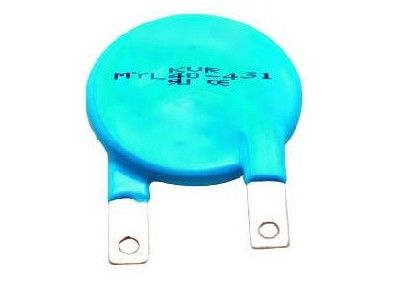

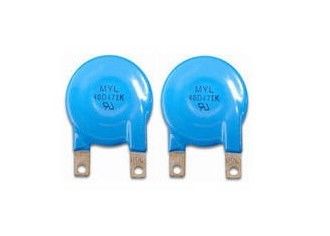

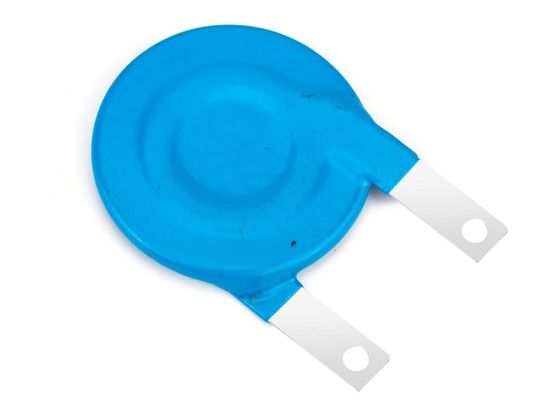

高エネルギーシリーズ エポキシ樹脂 シングルディスク ZNO メタルオキシド バリスターブロック MOV GNR 40D471K 40mm 470V
記述
Aolittel High Energy Metal Oxide Varistors “D” & “S” Series The High Energy Series large tab-leaded varistors are designed to handle high peak currents and have the ability to absorb large amounts of energy. Available in round (D) and square (S) shapes to allow mounting in various spaces and in bare disc form intended for special applications requiring unique electrical contact or packaging methods provided by the customerこれらの装置の電極の仕上げは溶接可能で,圧力接触で使用できます.また,同じ直径のディスクが積み重なっている場合の特定のアプリケーションのために,裸ディスク製品も利用できます..
このシリーズは40D (40mm),および53D (53mm) シングルディスク構成で利用可能である. シングルスクエアが34S (34mm) 構成で利用可能である. 最大ピーク電流能力は18から千アンペアから70ヴァリストールの電圧は130Vから1,400Vです
特徴
特殊用途のために設計された高エネルギーディスクバリストア (MOV) によるユニークなパッケージングのためにディスク形式で提供されます
溶接可能な電極仕上げオプション
圧力コンタクトと/またはディスクスタッキングを使用することができる.
標準ディスクサイズ 20mm, 25mm, 32mm, 40mm, 53mm 直径
使用可能な縁パシベーション隔熱
広範囲の稼働電圧範囲 Vm ((ac) rms 130~750V
高ピークパルス電流範囲 ITM 20,000A-70,000A
非常に高いエネルギー容量 WTM 200J から 1,800J
85°Cまで降温禁止
申請
トランジスタ,ダイオード,またはTRIAC半導体保護
消費電子機器における電波保護
電子家電,ガス,石油機器の電圧保護
リレーと電磁弁の電波吸収
尺寸 (mm)
厚さ
| 40D201K | 11 |
| 40D221K | 11 |
| 40D241K | 11 |
| 40D271K | 11 |
| 40D301K | 12 |
| 40D331K | 12 |
| 40D361K | 12 |
| 40D391K | 12 |
| 40D431K | 12 |
| 40D471K | 12 |
| 40D511K | 12 |
| 40D561K | 12 |
| 40D621K | 12 |
| 40D681K | 13 |
| 40D751K | 13 |
| 40D781K | 13 |
| 40D821K | 13 |
| 40D911K | 13 |
| 40D951K | 14 |
| 40D102K | 14 |
| 40D122K | 14 |
| 40D142K | 15 |
| 40D162K | 16 |
| 40D182K | 18 |
部分番号
| 部分番号 | バック (V) | Vdc(V) | V1mA(V) | IP (A) | Vc(V) | I (A) | (J) | @1KHz(pF) |
| 40D330K | 20 | 26 | 33 ((29.5-36.5) | 60 | 65 | 12000 | 55 | 48000 |
| 40D390K | 25 | 31 | 39 ((35-43)) | 60 | 77 | 12000 | 70 | 35000 |
| 40D470K | 30 | 38 | 47 ((42-52) | 60 | 93 | 12000 | 85 | 31000 |
| 40D560K | 35 | 45 | 56 ((50~62) | 60 | 110 | 12000 | 100 | 27000 |
| 40D680K | 40 | 56 | 68 (((61~75) | 60 | 135 | 12000 | 125 | 24000 |
| 40D820K | 50 | 65 | 82(74~90年 | 300 | 135 | 30000 | 150 | 20500 |
| 40D121K | 75 | 100 | 120 (((108-132) | 300 | 200 | 30000 | 225 | 13500 |
| 40D151K | 95 | 125 | 150 ((135〜165) | 300 | 250 | 30000 | 285 | 11100 |
| 40D181K | 115 | 150 | 180(162~198) | 300 | 300 | 30000 | 335 | 9500 |
| 40D201K | 130 | 170 | 200 (((180-220) | 300 | 340 | 40000 | 370 | 8400 |
| 40D221K | 140 | 180 | 220 ((198〜242) | 300 | 360 | 40000 | 400 | 8200 |
| 40D241K | 150 | 200 | 240 ((216-264) | 300 | 395 | 40000 | 430 | 8000 |
| 40D271K | 175 | 225 | 270 (((243-297) | 300 | 455 | 40000 | 470 | 7600 |
| 40D301K | 190 | 250 | 300 (((270~330) | 300 | 500 | 40000 | 510 | 7300 |
| 40D331K | 210 | 275 | 330 (((297-363) | 300 | 550 | 40000 | 550 | 6700 |
| 40D361K | 230 | 300 | 360 ((324-396)) | 300 | 595 | 40000 | 570 | 6200 |
| 40D391K | 250 | 320 | 390 ((351-429) | 300 | 650 | 40000 | 590 | 5100 |
| 40D431K | 275 | 350 | 430 (((387-473) | 300 | 710 | 40000 | 660 | 4900 |
| 40D471K | 300 | 385 | 470 ((423-517)) | 300 | 775 | 40000 | 720 | 4300 |
| 40D511K | 320 | 415 | 510 ((459~561) | 300 | 845 | 40000 | 770 | 4200 |
| 40D561K | 350 | 460 | 560 ((504-616)) | 300 | 925 | 40000 | 810 | 4000 |
| 40D621K | 385 | 505 | 620 ((558~682) | 300 | 1025 | 40000 | 860 | 3800 |
| 40D681K | 420 | 560 | 680 (((612~748) | 300 | 1120 | 40000 | 900 | 3500 |
| 40D751K | 460 | 615 | 750 (((675~825) | 300 | 1240 | 40000 | 940 | 3200 |
| 40D781K | 485 | 640 | 780 ((702~858) | 300 | 1290 | 40000 | 980 | 3000 |
| 40D821K | 510 | 670 | 820 ((738-902) | 300 | 1355 | 40000 | 1080 | 2900 |
| 40D911K | 550 | 745 | 910 ((819-1001) | 300 | 1500 | 40000 | 1150 | 2200 |
| 40D951K | 575 | 765 | 950 ((855〜1045) | 300 | 1570 | 40000 | 1200 | 2000 |
| 40D102K | 625 | 825 | 1000 ((900〜1100) | 300 | 1650 | 40000 | 1260 | 1800 |
| 40D112K | 680 | 895 | 1100 ((990〜1210) | 300 | 1815 | 40000 | 1380 | 1600 |
| 40D122K | 750 | 990 | 1200 (((1080〜1320) | 300 | 1980 | 40000 | 1460 | 1500 |
| 40D142K | 880 | 1140 | 1400年 (((1260年〜1540年) | 300 | 2310 | 40000 | 1550 | 1300 |
| 40D162K | 1000 | 1280 | 1600年 ((1440年~1760年) | 300 | 2640 | 40000 | 1700 | 1150 |
| 40D101K | 60 | 85 | 100 ((90-110) | 300 | 165 | 30000 | 185 | 16500 |
