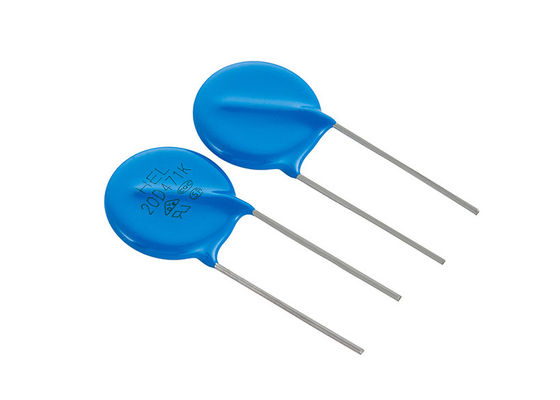

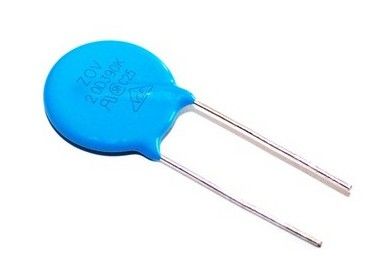

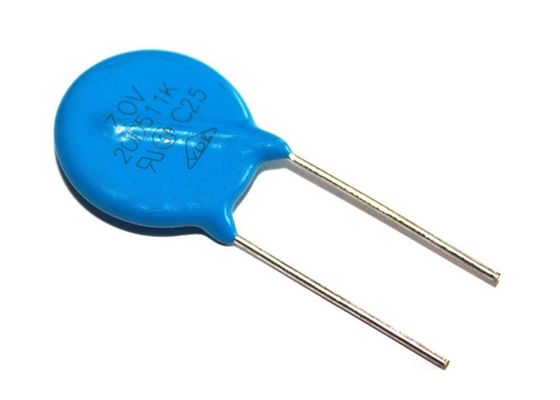

高電圧 HEL ZOV ブルー ラジアル 鉛 20mm ディスク VDR バリスター 20D471K 470V 10% 4.5KA 高電圧タイプ 350J
一般情報
MOV-20DxxxKシリーズの20mm放射性鉛型バリストール装置は,雷,電源接触,電源誘導などの過電圧臨時性から保護する.メタルオキシドワリスターは,ワリスターの電圧を18Vから1800V,Vrms電圧を11Vから1100Vまで選択することができます..
装置は高電流処理能力,高エネルギー吸収能力,高速応答時間があり,定数限度まで一時的な故障から保護します.
絶対最大濃度 (@TA = 25 °C 異なったことが記載されていない限り)
| パラメータ | シンボル | ミン | タイプする | マックス | ユニット |
| 動作温度 | トーパー | -40歳 | 25 | +105 | ̊C |
| 貯蔵温度 | TSTG | -40歳 | 25 | +125 | ̊C |
| 定数ワット | パンチ | 1.00 | ワット | ||
| ワリスター電圧温度係数 | VTC | 0 | 0.1 | 0.05 | % / ̊C |
| 応答時間 | トル | 10 | 25 | ns | |
| ワリスターの電圧容量 | Vtol | -10 | 0 | 10 | % |
サイズ (mm)
|
Dmax
|
23
|
|
Hmax
|
25
|
|
Lmin
|
25
|
|
A±1
|
10
|
|
±002
|
1
|
厚さ (mm)
| 180K - 680K | 5 | 621K~681K | 7 |
| 820K~201K | 5 | 751K~821K | 7.5 |
| 221K-331K | 5.5 | 102K-122K | 8 |
| 361K-471K | 6 | 142K--162K | 10 |
| 511K~561K | 6.5 | 182K | 12 |
部品番号
| 部分番号 |
バック (V) |
Vdc (V) |
V1mA (V) |
イープ (A) |
バック (V) |
I (A) スタンダード |
I (A) 高い 波動 |
(J) スタンダード |
(J) 高い 波動 |
格付け パワー (W) |
C@ 1KHz (pf) |
| 20D180K (J) | 11 | 14 | 18 ((15-21.6) | 20 | 36 | 2000 | 3000 | 11 | 13 | 0.2 | 28500 |
| 20D220K (J) | 14 | 18 | 22 ((19.5-26) について | 20 | 43 | 2000 | 3000 | 14 | 16 | 0.2 | 18500 |
| 20D270K (J) | 17 | 22 | 27 (((24-31) | 20 | 53 | 2000 | 3000 | 16 | 19 | 0.2 | 13000 |
| 20D330K (J) | 20 | 26 | 33 ((29.5-36.5) | 20 | 65 | 2000 | 3000 | 23 | 24 | 0.2 | 11500 |
| 20D390K (J) | 25 | 31 | 39 ((35-43)) | 20 | 77 | 2000 | 3000 | 26 | 28 | 0.2 | 8500 |
| 20D470K (J) | 30 | 38 | 47 ((42-52) | 20 | 93 | 2000 | 3000 | 30 | 34 | 0.2 | 7400 |
| 20D560K (J) | 35 | 45 | 56 ((50~62) | 20 | 110 | 2000 | 3000 | 41 | 41 | 0.2 | 6500 |
| 20D680K (J) | 40 | 56 | 68 (((61~75) | 20 | 135 | 2000 | 3000 | 46 | 49 | 0.2 | 5800 |
| 20D820K (J) | 50 | 65 | 82(74~90年 | 100 | 135 | 6500 | 10000 | 38 | 56 | 1.0 | 4900 |
| 20D101K (J) | 60 | 85 | 100 ((90-110) | 100 | 165 | 6500 | 10000 | 45 | 70 | 1.0 | 4000 |
| 20D121K (J) | 75 | 100 | 120 (((108-132) | 100 | 200 | 6500 | 10000 | 55 | 85 | 1.0 | 3300 |
| 20D151K (J) | 95 | 125 | 150 ((135〜165) | 100 | 250 | 6500 | 10000 | 70 | 106 | 1.0 | 2700 |
| 20D181K (J) | 115 | 150 | 180(162~198) | 100 | 300 | 6500 | 10000 | 85 | 130 | 1.0 | 2200 |
| 20D201K (J) | 130 | 170 | 200 (((180-220) | 100 | 340 | 6500 | 10000 | 95 | 140 | 1.0 | 2000 |
| 20D221K (J) | 140 | 180 | 220 ((198〜242) | 100 | 360 | 6500 | 10000 | 100 | 155 | 1.0 | 1800 |
| 20D241K (J) | 150 | 200 | 240 ((216-264) | 100 | 395 | 6500 | 10000 | 108 | 168 | 1.0 | 1650 |
| 20D271K (J) | 175 | 225 | 270 (((243-297) | 100 | 455 | 6500 | 10000 | 127 | 190 | 1.0 | 1500 |
| 20D301K (J) | 190 | 250 | 300 (((270~330) | 100 | 500 | 6500 | 10000 | 136 | 210 | 1.0 | 1300 |
| 20D331K (J) | 210 | 275 | 330 (((297-363) | 100 | 550 | 6500 | 10000 | 150 | 228 | 1.0 | 1200 |
| 20D361K (J) | 230 | 300 | 360 ((324-396)) | 100 | 595 | 6500 | 10000 | 163 | 255 | 1.0 | 1100 |
| 20D391K (J) | 250 | 320 | 390 ((351-429) | 100 | 650 | 6500 | 10000 | 180 | 275 | 1.0 | 1000 |
| 20D431K (J) | 275 | 350 | 430 (((387-473) | 100 | 710 | 6500 | 10000 | 190 | 305 | 1.0 | 930 |
| 20D471K (J) | 300 | 385 | 470 ((423-517)) | 100 | 775 | 6500 | 10000 | 220 | 350 | 1.0 | 850 |
| 20D511K (J) | 320 | 415 | 510 ((459~561) | 100 | 845 | 6500 | 10000 | 220 | 360 | 1.0 | 780 |
| 20D561K (J) | 350 | 460 | 560 ((504-616)) | 100 | 925 | 6500 | 10000 | 220 | 380 | 1.0 | 710 |
| 20D621K (J) | 385 | 505 | 620 ((558~682) | 100 | 1025 | 6500 | 10000 | 220 | 390 | 1.0 | 650 |
| 20D681K (J) | 420 | 560 | 680 (((612~748) | 100 | 1120 | 6500 | 10000 | 230 | 400 | 1.0 | 600 |
| 20D751K (J) | 460 | 615 | 750 (((675~825) | 100 | 1240 | 6500 | 10000 | 255 | 420 | 1.0 | 530 |
| 20D781K (J) | 485 | 640 | 780 ((702~858) | 100 | 1290 | 6500 | 10000 | 265 | 440 | 1.0 | 510 |
| 20D821K (J) | 510 | 670 | 820 ((738-902) | 100 | 1355 | 6500 | 10000 | 282 | 460 | 1.0 | 500 |
| 20D911K (J) | 550 | 745 | 910 ((819-1001) | 100 | 1500 | 6500 | 10000 | 310 | 510 | 1.0 | 440 |
| 20D102K (J) | 625 | 825 | 1000 ((900〜1100) | 100 | 1650 | 6500 | 10000 | 342 | 565 | 1.0 | 400 |
| 20D112K (J) | 680 | 895 | 1100 ((990〜1210) | 100 | 1815 | 6500 | 10000 | 383 | 620 | 1.0 | 360 |
| 20D122K (J) | 750 | 990 | 1200 (((1080〜1320) | 100 | 1980 | 6500 | 10000 | 408 | 660 | 1.0 | 350 |
| 20D142K (J) | 880 | 1140 | 1400年 (((1260年〜1540年) | 100 | 2310 | 6500 | 10000 | 532 | 784 | 1.0 | 340 |
| 20D162K (J) | 1000 | 1280 | 1600年 ((1440年~1760年) | 100 | 2640 | 6500 | 10000 | 606 | 896 | 1.0 | 330 |
| 20D182K (J) | 1100 | 1465 | 1800年 (昭和1620年~1980年) | 100 | 2970 | 6500 | 10000 | 625 | 990 | 1.0 | 320 |
