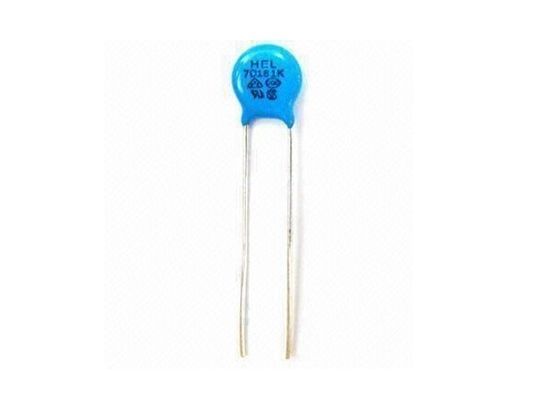

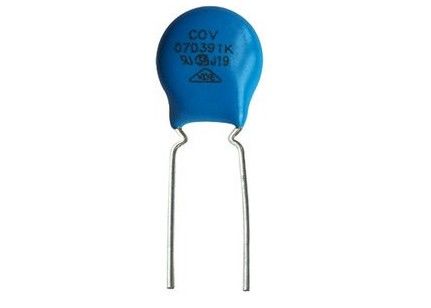

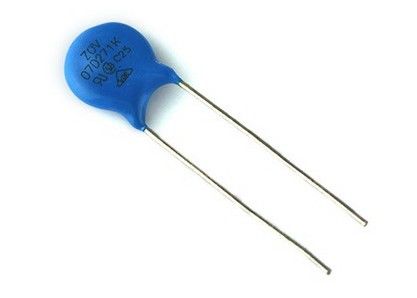

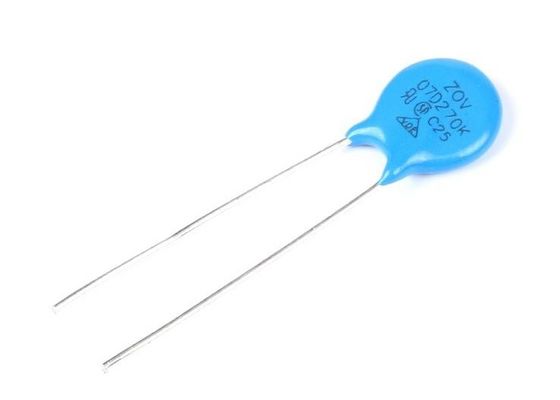

標準Dシリーズ 7mmディスク 07D271K 271 270V 亜鉛酸化物 金属酸化物 バリスター 175VAC 225VDC 電圧依存抵抗器
特徴
高性能の臨時電圧抑制
突発電圧に対する短時間応答
低待機電源消耗
優れた固定特性
高性能で電流に耐える
高い信頼性
UL,CSA,VDE,SEVが認められている
部品番号
|
部分 番号 |
バック (V) |
Vdc (V) |
V1mA (A) |
イープ (A) |
Vc (V) |
I (A) スタンダード |
I (A) 高潮 |
(J) スタンダード |
(J) 高潮 |
格付け パワー (W) |
C@ 1KHz (pf) |
| 07D180K (J) | 11 | 14 | 18 ((15-21.6) | 2.5 | 36 | 250 | 500 | 0.9 | 2.0 | 0.02 | 2800 |
| 07D220K (J) | 14 | 18 | 22 ((19.5-26) について | 2.5 | 43 | 250 | 500 | 1.1 | 2.4 | 0.02 | 2300 |
| 07D270K (J) | 17 | 22 | 27 (((24-31) | 2.5 | 53 | 250 | 500 | 1.4 | 3.0 | 0.02 | 1800 |
| 07D330K (J) | 20 | 26 | 33 ((29.5-36.5) | 2.5 | 65 | 250 | 500 | 1.7 | 3.5 | 0.02 | 1500 |
| 07D390K (J) | 25 | 31 | 39 ((35-43)) | 2.5 | 77 | 250 | 500 | 2.1 | 4.0 | 0.02 | 1300 |
| 07D470K (J) | 30 | 38 | 47 ((42~52) | 2.5 | 93 | 250 | 500 | 2.5 | 5.0 | 0.02 | 1100 |
| 07D560K (J) | 35 | 45 | 56 ((50~62) | 2.5 | 110 | 250 | 500 | 3.1 | 6.0 | 0.02 | 890 |
| 07D680K (J) | 40 | 56 | 68 (((61-75) | 2.5 | 135 | 250 | 500 | 3.6 | 7.0 | 0.02 | 740 |
| 07820K ((J) | 50 | 65 | 82(74~90年 | 10 | 135 | 1200 | 1750 | 5.5 | 10 | 0.25 | 600 |
| 07D101K (J) | 60 | 85 | 100 ((90-110) | 10 | 165 | 1200 | 1750 | 6.5 | 12 | 0.25 | 500 |
| 07D121K (J) | 75 | 100 | 120 (((108-132) | 10 | 200 | 1200 | 1750 | 7.8 | 13 | 0.25 | 420 |
| 07D151K (J) | 95 | 125 | 150 ((135〜165) | 10 | 250 | 1200 | 1750 | 9.7 | 13 | 0.25 | 330 |
| 07D181K (J) | 115 | 150 | 180 (((162-198) | 10 | 300 | 1200 | 1750 | 11.7 | 16 | 0.25 | 280 |
| 07D201K (J) | 130 | 170 | 200 (((180-220) | 10 | 340 | 1200 | 1750 | 13 | 17 | 0.25 | 250 |
| 07D221K (J) | 140 | 180 | 220 ((198〜242) | 10 | 360 | 1200 | 1750 | 14 | 19 | 0.25 | 23007D |
| 07D241K (J) | 150 | 200 | 240 ((216-264) | 10 | 395 | 1200 | 1750 | 15 | 21 | 0.25 | 210 |
| 07D271K (J) | 175 | 225 | 270 (((243-297) | 10 | 455 | 1200 | 1750 | 18 | 24 | 0.25 | 185 |
| 07D301K (J) | 190 | 250 | 300 (((270~330) | 10 | 500 | 1200 | 1750 | 20 | 26 | 0.25 | 165 |
| 07D331K (J) | 210 | 275 | 330 (((297-363) | 10 | 550 | 1200 | 1750 | 23 | 28 | 0.25 | 150 |
| 07D361K (J) | 230 | 300 | 360 ((324-396)) | 10 | 595 | 1200 | 1750 | 25 | 32 | 0.25 | 140 |
| 07D391K (J) | 250 | 320 | 390 ((351-429) | 10 | 650 | 1200 | 1750 | 25 | 35 | 0.25 | 130 |
| 07D431K (J) | 275 | 350 | 430 (((387-473) | 10 | 710 | 1200 | 1750 | 28 | 40 | 0.25 | 115 |
| 07D471K (J) | 300 | 385 | 470 ((423-517)) | 10 | 775 | 1200 | 1750 | 30 | 42 | 0.25 | 105 |
| 07D511K (J) | 320 | 415 | 510 ((459~561) | 10 | 845 | 1200 | 1750 | 30 | 45 | 0.25 | 100 |
| 07D561K (J) | 350 | 460 | 560 ((504-616)) | 10 | 925 | 1200 | 1750 | 30 | 49 | 0.25 | 90 |
| 07D621K (J) | 385 | 505 | 620 ((558~682) | 10 | 1025 | 1200 | 1750 | 33 | 55 | 0.25 | 80 |
| 07D681K (J) | 420 | 560 | 680 (((612~748) | 10 | 1120 | 1200 | 1750 | 33 | 60 | 0.25 | 75 |
| 07D751K (J) | 460 | 615 | 750 (((675~825) | 10 | 1240 | 1200 | 1750 | 67.2 | 65 | 0.25 | 70 |
| 07D781K (J) | 485 | 640 | 780 ((702~858) | 10 | 1290 | 1200 | 1750 | 67.2 | 65 | 0.25 | 70 |
| 07D821K (J) | 510 | 670 | 820 ((738-902) | 10 | 1355 | 1200 | 1750 | 67.2 | 70 | 0.25 | 60 |
尺寸 (mm)
|
Dmax
|
9
|
|
Hmax
|
11
|
|
Lmin
|
25
|
|
A±1
|
5
|
|
±002
|
0.6
|
厚さ Tmax
|
180K - 680K
|
5.0
|
621K~681K
|
7.0
|
|
820K~201K
|
5.0
|
751K~821K
|
7.5
|
|
221K-331K
|
5.5
|
||
|
361K-471K
|
6.0
|
||
|
511K~561K
|
6.5
|
申請
超電圧保護:
消費者電子機器
工業用電子機器
通信電子機器
測定・制御システム
電子家電
電源線に照明が当たると発生する電波からの保護
トランスフォーマー,リレー,コイルなどの誘導負荷のスイッチによって引き起こされる電圧増加の抑制. 整電二極管,SCR,電源トランジスタ,半導体装置などを保護する.
バリスター用語の定義
RMS 定位電圧,DC 定位電圧:
装置の端末の間を連続的に適用できる電源システム電圧の最大指定値.
バリスター電圧: バリスタをタイプ別に分類するために使用される試験特性. 1mA DC の試験電流は,通常,バリスタ電圧分類タイプを決定するために使用されます.ワリスター電圧の固定特性については,様々な試験レベルで定義することができる..
定数ピークシングルパルス臨時電流:ワリスターが単一の波動に耐えるように評価されている最大波動電流,8/20μs波形.
単パルスにおける定数一時エネルギー:単パルスにおける最大許容エネルギー (指定波形を参照).
最大クランプ電圧: 指定された振幅と波形の電流パルスがバリストールを通過するときに装置端末を通過する最大電圧を測定する.
典型的な電容量: 典型的な電容量値は,1kHzの試験周波数で測定される.電容量値は参照目的のみであり,出力検査の対象ではない.
一般的特徴
保存温度: -55°Cから+125°C
作業表面温度: 125°C
作業環境温度: -55°C~+85°C (降温なし)
最大電圧温度係数:<-0.05%°C
隔熱抵抗: 1000 メガオム最低
ハイ・ポット (ケースに繋がる1分) 2500VDC
典型的な応答時間: <15 ナノ秒
エポキシーランキング: 94V-0
電流・エネルギー減少 (>85°C): -2.5%°C DC
流出電流:最大200μA (定数DC作業電圧では)
溶接能力:MIL-STD-202F
パワー消耗評価 (P,ワット): すべての定義はIEEE規格C62に準拠しています.33.
バリスター鉛切断オファー
A:4.0 ±1.0mm ((5D,7D用の縮小鉛切削)
B:3.0 ±1.0mm ((すべての直径サイズのための縮小鉛切削)
C:4.5 ±1.5mm ((10D,14D のための縮小鉛切断)
D: 6.5 ±1.0mm ((すべての直径サイズのための縮小鉛切削)
E:4.0 ±1.0mm ((5D,7D,10D,14D,20D用の直線鉛切削)
F:5.0 ±1.0mm ((10D,14D用の縮小鉛切削)
J: 3.0 ±0.5mm K: 3.5 ±1.0mm
パルス毎のピーク電流とパルス持続時間
エネルギー の 減少 と 温度
