2 Way 自動車 自動車 ボート マイクロ3 マルチ ターミナル 3Pin ミニ ブレード フューズ 5A 7.5A 10A 15A 32V オート フューズ タップホルダー ブロック

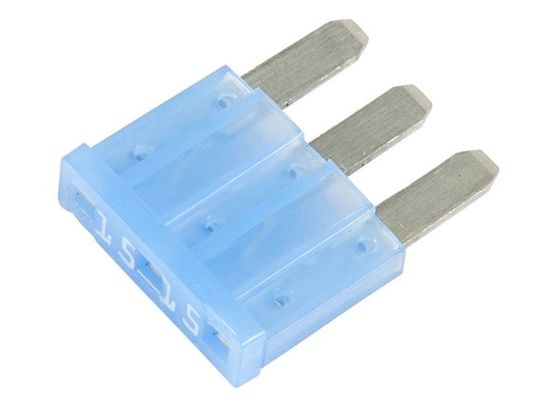

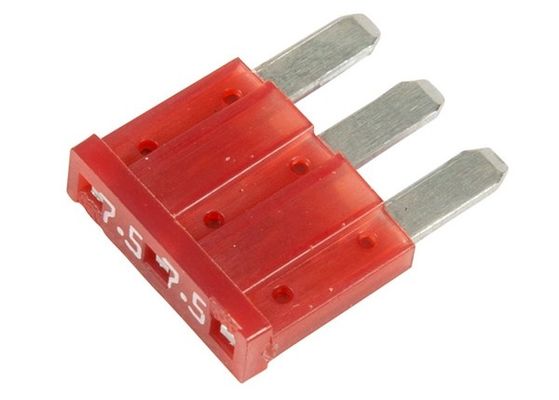

Micro3 ファイューズは 3 つの端末と 2 つのファイューズ要素を共同の中央端末で構成しています.
小さめの設計では より多くの回路が保護されながら 空間が少なくなります
Micro3フュージーは,不利な環境での高温に対応するのに理想的です.
特徴
適したサイズ: 5, 7.510と15アンペア
定位電圧 32 VDC
断断する電源: 1000A @ 32 VDC
動作温度: -40°Cから125°C
ターミナル: Ag 亜鉛合金
ハウジング材料:PA66
RoHSについてです
サブミニチュアデザイン
車両回路保護に関する新しい規格
空間節約 - MINI® ファイューズより小さい
サイズ (mm)
タイム・カレント 特徴:すべての評価
| アムペアランキングの% (A) | 動作時間 | |
| ミニ | マックス | |
| 110% | 100時間 | - |
| 135% | 0.75秒 | 120秒 |
| 160% | 0.25秒 | 50秒で |
| 200% | 0.15秒 | 5秒で |
| 350% | 00.04秒 | 0.5秒 |
| 600% | 00.02秒 | 0.1秒 |
部品番号
| アムペアランキング ((A) | 部分番号 | 住宅 の 色 | 抵抗値 | 電圧低下 |
| 5A | 1183 | ブラウン | 16.9 mΩ | 110 mV |
| 7.5A | 1184 | 茶色 | 10.6 mΩ | 104mV |
| 10A | 1185 | 赤色 | 7.94 mΩ | 104mV |
| 15A | 1186 | 青い | 5.07 mΩ | 97mV |
タイム・カレント 特徴曲線
適用例の1つ-回路 /オートブレイドファイューズを追加
記述
- アプリケーション: 自動車LED,車ブラックボックス,アラーム,車用リモコンスタート機,車検器,エンジンブロックヒーター,DVDプレーヤー,衛星ラジオ,GPS,携帯電話充電器...
電気線を切らないで,追加12V配件を迅速かつ簡単に設置します.
- 既存のシューズホルダーに接続して 古い回路を保護し 新しい回路への線を供給します
- 3ピンのマイクロブレードファイューズで使う
- シューズホルダーのみ シューズなし
仕様
- UL1015 16AWGワイヤー
- 長さ: 約32cm/12.6'
プラグの電源を交換するには?
標準プラグにはスクリュードライバーが必要になります (通常はフラットヘッドスクリュードライバーですが,特定のプラグのスクリューに依存します. ベースを見てください).
1) 時計時計の反対方向で,スクリューを緩めます. 通常,このタイプのプラグは,ケースの半分を一緒に保持する大きな中央スクリューを持っています.ストックの後ろは,スクリューのいくつかの回転後に離れて来る必要がありますので,あなたは完全にすべてのスクリューを削除する必要はありません.
2) ケースを開けて 後ろの部分とスクリューを安全な場所に保管して,後で再設置してください.
3) フュージーを引っ張って,あなたはプラグの内にある2つの金属ホルダーの中にフュージーを見つけます,時にはこれらの緊密で,プリズアウトする必要があります.フィルタを取り除くと ケースの中を 滑り返します.
4) 古いシューズを新しいシューズに置き換える (シューズが永久にシューズになっているか,シューズが変わっている理由が理解されているか確認する).
5)It’s often worth just checking the terminals (the small screws that hold the cables in the plug) are tight at this point – a loose connection can cause overheating and an increase in current which may be why the fuse blew initially)細い平らな刃のスクリップドライバーで 締め付けようとします
6) プラグの蓋をしっかりと戻し,スクロールします. 固定すると,壁のソケットに入る金属ピンから動きが起こらないようにしてください.
7) ファイューズが再び爆発すると,ファイューズに関連していない電気障害がある可能性があります.電気工事が電気安全検査を施し,製品を検査することをお勧めします.
