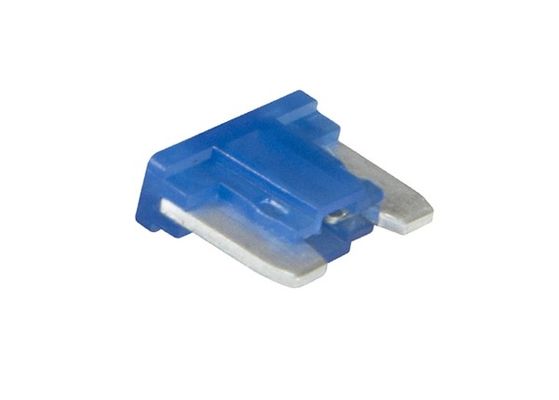

低プロフィール 10.9mm 亜鉛合金 ミニブレードフューズ 32VDC 58VDC 60VDC 15A 青
速やかな詳細
| シリーズ | MINI 低プロフィール |
| 製品 | ナイフ・フューズ |
| 現在の格付け | 15A |
| 定位電圧 DC | 32V DC |
| マウントスタイル | 保持器 |
| 終了スタイル | ナイフ |
| ファイューズタイプ | 中等/正常の吹く |
| インディケーター スタイル | エレメントウィンドウ |
| 色 | 青い |
| 最低動作温度 | -40 °C |
| 最大動作温度 | +125 C |
| 長さ | 10.9mm |
サイズ
* 速やかに作用し,低電圧で,直流32vまで
*素材 *ボディ:プラスチックPA66
*金属:亜鉛合金
*SAE J2077 / ISO 8820-9 に準拠した標準
* 同じスペースでより多くのファイューズを容認する

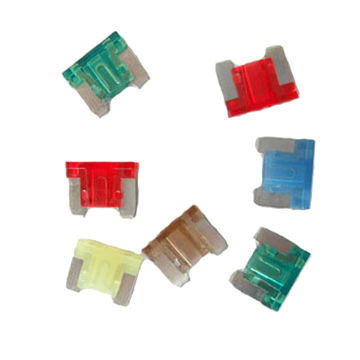

* フィュージは,アンペアレージを簡単に識別するために色でコードされています.
* 定位電圧: 32 VDC
* 断断定値: 1000A @ 58 VDC
*コンポーネントレベル温度範囲: -40 ̊C から +125 ̊C
* システムレベル温度範囲: -40 ̊C から +105 ̊C
105°Cはシステムレベルでの典型的な温度要求値です.
現代 の 特徴
| 現代 の 特徴 | |||
| 格付けの% | オープン時間 Min / Max (s) | ||
| ミニ | マックス | ||
| 110 | 4s | ||
| 135 | 0.75s | 1800年代 | |
| 200 | 0.15s | 5s | |
| 350 | 0.04s | 0.5s | |
| 600 | 0.02s | 0.1s | |
電気性能
|
部分 番号 |
流動 格付け (A) |
住宅 材料 色 |
電圧 降ろして (mV) |
寒い 抵抗力 |
1 2t (A2s)
|
| AB10005 | 5 | ブラウン | 116 | 10.91 | 25 |
| AB100075 | 7.5 | 茶色 | 116 | 10.91 | 68 |

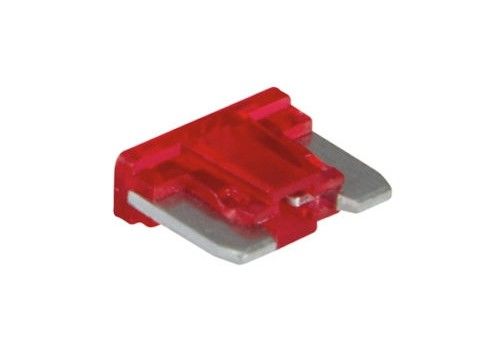

| AB10010 | 10 | 赤色 | 109 | 7.70 | 93 |
| AB10015 | 15 | 青い | 102 | 4.80 | 270 |
| AB10020 | 20 | 黄色 | 98 | 3.38 | 380 |
| AB10025 | 25 | 自然 | 92 | 2.52 | 625 |
| AB10030 | 30 | 緑色 | 84 | 1.97 | 1130 |
一般的な
低プロフィールMINI®シューズは,標準MINI®シューズと同様の性能特性を備えています.全体的な高度が低いため,より多くのスペースと体重を節約できます.低プロフィールMINI®ファイジは,チューニングフォーク端末とペアするように設計されています女性用ボックス端末の必要性を排除することで,シューズボックス設計で追加的な重量と材料の節約を提供します.
|
|
年代 特徴 曲線
温度回転曲線
*コンポーネントレベル温度 = シングルファイューズが生存できる最大環境温度.これは,満タンファイューズボックスからの熱を考慮しない.しかし,適切な再評価で,現在の負荷からの熱を含みます.
**システムレベル温度は,車両内の場所のファイューズボックス内の環境温度を表します.満室ファイューズボックス内の温度 (特定の場所) はより高くなります.制限する要因は,塗装ですSn-platingの温度制限は≈130°Cで,Ag-platingは端末インターフェースで最大150°Cを許可する.
"ミニ"サイズのフィューズを"低プロフィール"のフィューズスロットで使用する
過去10年ほど,以前はミニサイズのシューズを使用していた多くのメーカーが,低プロフィールのミニシューズに切り替わりました. (ミニシューズはATMシューズとしても知られています.低プロフィール・ファイューズ (Low-Profile fuses) は,ATT・ファイューズとしても知られる.幅が同じだと気づくでしょう 幅が同じだと気付くでしょう低プロフィールのミニファイューズは,基本的に刃が短い伝統的なミニファイューズの変形です低プロフィールのシューズには突出するシューズブレードがないので,シューズシューズにはシューズシューズシューズシューズシューズシューズシューズシューズシューズミニサイズのスロットには収まらない.
これは私に何を意味するのか?
低プロフィールのファイューズは より新しい標準のファイューズなので 古いミニスタイルファイューズほど一般的ではありません低プロフィールサイズでスペア・ファイューズやアド・ア・ファイューズ (AKA"ファイューズ・タップ") を見つけることは難しいかもしれません地元の自動車部品やハードウェアストアから 低音質なものを入手できない場合は ミニサイズのフューズ/フューズタップを使用してみてください
ミニサイズのシューズタップのスロットに元の低プロフィールシューズが収まらないことに注意してください.これは,そのシューズタップのためにミニサイズのシューズタップを取得する必要があることを意味します.添加するアクセサリーのための2番目のスロットにシューズを置くことができます.詳細については,アド・ア・フィューズの使い方に関する記事を必ず読んでください.
ミニファイヤーを 低プロフィールスロットで使うには 欠点はあるのか?
ミニファイューズまたはファイューズタップは,低プロフィールスロットよりも少し高くなりますので,一部の車両ではファイューズパネルカバーを閉めるのに十分なスペースがない場合があります.オリジナル・シューズと比較して,かなりの高さを追加します.これは,あなたがフィューズタップを実行しているかどうかに関係なく,フィューズパネルカバーでこの問題に出くわす可能性があります.低プロフィールファイューズと低プロフィールファイューズタップとの間の高さの違いを見ることができます.
防弾箱には 十分なスペースがあります 防弾箱には 十分なスペースがありますトヨタまたはレクサス車両で,乗客室のシューズボックスの上にプラスチック製のシューズチャートカバーが設置されている場合このケースでは,使用説明書と一緒にシューズパネルカバーを設置することをお勧めします.
