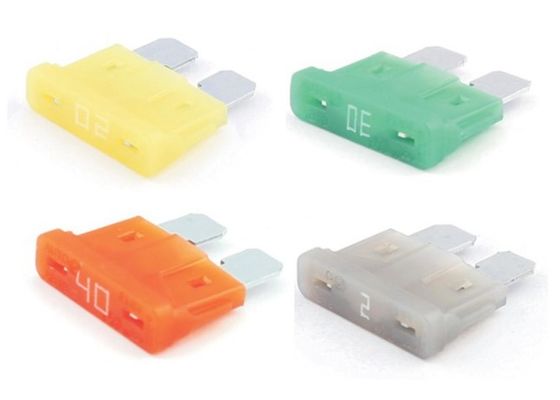

標準ATC ATO 標準 19x19x4mm 自動車型 オートブレイドフューズ 10A 32V 赤 オートフューズホルダータップアダプタ
注文情報
| 部分番号 | アムペア (A) | 電圧 (VDC) | 体の色 |
| AB19U001 | 1A | 32V | ブラック |
| AB19U002 | 2A | 32V | グレー |
| AB19U003 | 3A | 32V | バイオレット |
| AB19U004 | 4A | 32V | ピンク |
| AB19U005 | 5A | 32V | ブラウン |
| AB19U075 | 7.5A | 32V | 茶色 |
| AB19U010 | 10A | 32V | 赤色 |
| AB19U015 | 15A | 32V | 青い |
| AB19U020 | 20A | 32V | 黄色 |
| AB19U025 | 25A | 32V | 自然 |
| AB19U030 | 30A | 32V | 緑色 |
| AB19U035 | 35A | 32V | 紫色 |
| AB19U040 | 40A | 32V | オレンジ |
吹き込み/溶解特性
| 中へ | 1.1 イン | 1.35インチ | 2.0イン | 3.5インチ | 6.0イン | ||||
| 1〜40A | >100時間 | ミン | マックス | ミン | マックス | ミン | マックス | ミン | マックス |
| 0.75s | 1800s | 0.15s | 5 秒 | 0.04s | 0.5s | 0.02s | 0.1 秒 | ||
構造の次元
他の仕様
| 速速で低電圧で,直流32vまで | |
| 材料 | プラスチック *金属:亜鉛合金,チンの塗装 |
| スタンダード | SAE J1284 に基づいて |
| フュージブルワイヤーまたはフュージブルリンクを入れ替える回路保護 | |
| フュージーは,簡単にアンペラージュ識別のために色でコードされています.UL認定によってリストされています. | |
応用例 -- 16AWG サーキット標準ATC ATO レギュラーブレードスタイル フューズホルダータップを追加
a. 電子回路を追加する ミニスタイルのブレード・ファイスホルダー. ファイスのスロットを2つにします!
(b) 切断,スプライス,溶接なしで追加回路を簡単に設置することができる.
c. 既存のシューズホルダーに押す. オリジナル回路を保護し,新しい回路へのワイヤリードを提供します.
d. 既存の回路を保護するための1つのシューズホルダーと,新しい回路を保護するための2つ目のシューズホルダーを備えています.
e. 自動車,車,トラック,ボートなどのための理想的な交換ファイューズホルダー
f. This dual slot Add-A-Circuit/Add-A-Line/Fuse Socket provides a fuse slot for the existing OEM circuit and a second slot for a new circuit for a mobile electronic devices/accessories such as a mobile phoneラジオ,モバイルアクセサリーなど
設置ガイド:
発火スイッチをオフにして,使用するファイズボックスと特定のファイズを見つけます.
II.使用するスロットからシューズを取り除く.
既存のスロットからシューズをシューズタップのボタンに挿入します.
IV. 新しいアクセサリー/デバイスに電力を供給するオリジナルのシューズスロットにシューズタップを挿入します.
V. 新しいアクセサリー/デバイスに開いたフューズタップと接続して新しいデバイスを電源化します.
注記:シューズボックスカバーに表示されている名値電流値に従ってシューズを交換してください.より高い名値電流を持つシューズを使用しないでください.新しいシューズがインストール後に溶けた場合,その回路システムはテストされ,できるだけ早く修理されるべきです.
