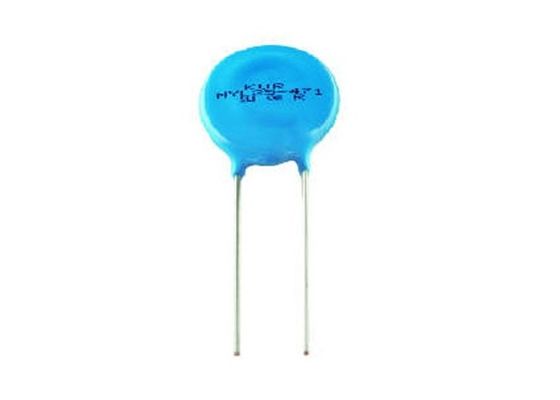

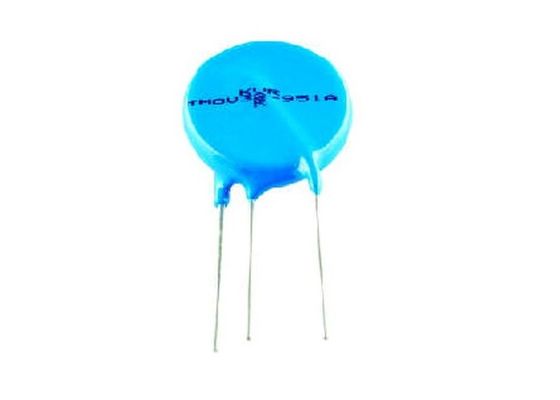

ストリートライト SPD 2PIN TMOV 熱保護金属酸化物バリストール 20mm 320VAC 10KA 内蔵熱切断付き
申請
• SPD 製品
• AC パネル保護モジュール
• AC ライン 電源
• 超電圧 保護 帯 接続 器
• AC 電源計
• 交換 できる AC 電源 蛇口
•GFCI (Ground Fault Current Interrupter) 地面欠陥電流切断器
• UPS (断絶しない電源)
• 白い物
• プラグイン式ストリートライト SPD
• AC/DC 電源
記述
|
|
| Dmax | 25.0 |
d1 (±0.1) |
1.0 |
| H2 最大 | 29.0 | d2 (±0.1) | 1.0 |
| Tmax | 10.7 | 鉛線 | 銅線を缶詰にする |
| Lmin | 15.0 |
遵守する |
ROHS指令 |
| W1 (±1.0) | 11.5 | コーティング |
青い隔熱エポキシ樹脂 |
| e1 (最大) | 5.6 | 単位重量 | 8.3g |
電気性能
| 電気パラメータ | |||||||
| バリスター電圧 (V1mA) | 459V | ~ | 510V | ~ | 561V | ||
| 最大連続稼働電圧 | Vrms: 320 V | VDC: 410V | |||||
| 定位電源 | 1.0W | ||||||
| 最大圧縮電圧 (8/20μs) | VC: 850V | IC: 100A | |||||
| 突発電流 (1×8/20μs) | 10000A | (8/20μs) | |||||
| 最大エネルギー | 184 J | 2ms | |||||
| 典型的な容量 | 1050pF | 1KHz | |||||
| 流出電流 | 10μA | V1mA (DC) の75% | |||||
| 動作温度 | -40°C ~ +85°C | ||||||
| 保存温度 | -40°C ~ +100°C | ||||||
| フュージーの温度 | 146°C | ||||||
| 手で溶接した温度/時間 | 265°C/3s | ||||||
| 梱包 | ■ | 散装品 | 200個/袋 | 800個/箱 | 1600個/箱 |
| □ その 理由 | テープ&リール | ----pcs/reel | ------ pcs/箱 | ------pcs/箱 | |
| □ その 理由 | アムパック | ----pcs/袋 | ほら ほら | ------pcs/箱 |
特徴
• SPD 製品に対する UL1449 に準拠することを容易にするように設計
• 10kA まで高峰電流
• 波溶接可能
• 標準的な鉛形と隔離オプション
・ -55°Cから+85°Cまでの作業温度範囲
• 3本目版が表示用に利用可能
過電圧回路保護のための適切なバリストールを選択する
メタルオキシドワリスター (MOV) とも呼ばれるワリスターは,様々な過電圧状態から敏感な回路を保護するために使用されます.本質的に,これらの電圧依存,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の上昇,電圧の非線形装置は,バック・トゥ・バック・ゼナー・ダイオードに似た電気特性を有する.
ステップ1: MOV の電圧値を見つけるには,電圧波と電源の許容量を考慮して20%のヘッドルームを設ける: 24 V dc × 1.2 = 28.8 V dc.ヴァリストールは 28 の電圧を指定していないので.8 V,データシートで31V直流モブルの仕様を確認する.
ステップ2どのMOVディスクサイズを使うかを決定するには,まず1000A電圧の要件を最小限に満たすMOVシリーズを特定します.上記のテーブルを検査すると,最大連続電圧31VDCの20mmMOV (部品番号V20E25P) は,要件を満たす可能なソリューションとして示唆されます..
ステップ3脈拍の曲線を使って(図2)同じデータシートで,1000Aの要求で40回のパルスに対してパルス能力を決定する.
