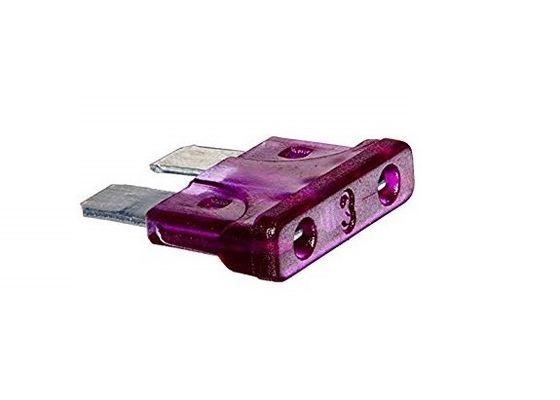

プラスチック製 PA66 封筒式 速吹 19x5.2x19.2mm オートブレイド フューズ ATO 32V 58V 60V 80V 3Amp バイオレット マックス 中型
一般的な
32V/58V/60V/80Vで指定されたタイプブレードファイューズで,厳しい環境条件や低電圧下降における優れた信頼性のために銅コンタクトの3つの部分構造を特徴としています.電流評価 3Aから45A弧消し材料で満たされた
サイズ
| 速速で低電圧で,直流32V/60Vまで | |
| 材料 | プラスチック *金属:亜鉛合金 |
| スタンダード | SAE J1284 に基づいて |
| フュージブルワイヤーまたはフュージブルリンクを入れ替える回路保護 | |
| フュージーはアンペアレッジを簡単に識別するために色でコードされています | |
電気性能
| 部分番号 | アムペア (A) | 電圧 (VDC) |
体の色 |
| AB19001 | 1A | 32V/60V | ブラック |
| AB19002 | 2A | 32V/60V | グレー |
| AB19003 | 3A | 32V/60V | ヴァルテ |
| AB19004 | 4A | 32V/60V | ピンク |
| AB19005 | 5A | 32V/60V | ブラウン |
| AB1907 について5 | 7.5A | 32V/60V | 茶色 |
| AB19010 | 10A | 32V/60V | 赤色 |
| AB19015 | 15A | 32V/60V | 青い |
| AB19020 | 20A | 32V/60V | 緑色 |
| AB19025 | 25A | 32V/60V | 自然 |
| AB19030 | 30A | 32V/60V | 緑色 |
| AB19035 | 35A | 32V/60V | ボトル緑色 |
| AB19040 | 40A | 32V/60V | オレンジ |
| AB19045 | 45A | 32V/60V | ヴァルテ |
| 中へ | 110% イン | 135% イン | 200% イン | 350% イン | 600% イン | ||||
| 20-120A | >100時間 | ミン | マックス | ミン | マックス | ミン | マックス | ミン | マックス |
| 60秒 | 3600s | 2 秒 | 60秒 | 0.2秒 | 7 秒 | 0.04s | 0.1 秒 | ||
プリアーキング 期間制限
FI = 1.43 (最大稼動電流: 23°Cで 0.7 × Irat)
サイズグループ
| 刃の大きさ | ブレイドグループ | 尺寸 L × W × H | 共通ランキング (最大電流) |
| マイクロ2 | APT,ATR | 9.1 × 3.8 × 15.3 mm | 57 について510 15 20 25 30 |
| マイクロ3 | ATL | 14.4 × 4.2 × 18.1 mm | 57 について510から15 |
| LP-ミニ | APS,ATT | 10.9 × 3.81 × 8.73 mm | 23,4,5,7 そして,510 15 20 25 30 |
| ミニ | APM,ATM | 10.9 × 3.6 × 16.3 mm | 23,4,5,7 そして,510 15 20 25 30 |
| 定期的な |
APR,ATC (閉鎖) ATO (オープン),ATS |
19.1 × 5.1 × 18.5 mm | 0.51, 2, 3, 4, 5, 7 について510 15 20 25 30 35 40 |
| マキシ | APX | 29.2 × 8.5 × 34.3 mm | 2025 30 35, 40, 50, 60, 70, 80, 100, 120 |
カラーコード
| 色 |
連続アンペア (電流の定数) |
瞬時に 融合アンペア |
連続 融合アンペア |
| 青い | 1.5 | 3.5 | 3 |
| 黄色 | 2.25 | 5 | 4.5 |
| 黄色に赤 | 2.5 | 6 | 5 |
| 緑色 | 3 | 7 | 6 |
| ナッツ ブラウン | 4 | 10 | 8 |
| 赤と緑 | 5 | 12 | 10 |
| 緑が黒に | 5 | 12 | 10 |
| ブラウンに赤 | 6 | 14 | 12 |
| 淡い茶色 | 7.5 | 18 | 15 |
| ピンク | 12.5 | 30 | 25 |
| ホワイト | 17.5 | 40 | 35 |
| 紫と黄色 | 25 | 60 | 50 |
| 黄色が赤に | 30 | 75 | 60 |
