6.35x30mm 速吹 速作用 車用ガラスチューブフューズ 6.3Amp 250VAC 125VAC インラインPCBマウントフューズホルダークリップ用
製品の特徴
| 材料 |
ボディ:ガラスチューブ 鉛:銅線 カップ:ニッケル付銅 元素:合金 |
| 動作温度 | -55°Cから+125°C (値下げを考慮) |
| 溶接可能性 |
260°C, ≤ 3秒 (波) 350±10°C, ≤3秒 (溶接鉄) |
| 溶接熱耐性 | 260°C 10秒 (波) 350°C,5秒 (溶接鉄) |
| 推奨された溶接パラメータ |
波溶接パラメータ 手動溶接パラメータ 溶接鉄の温度:350±5°C 溶接器の滞在時間 5秒 最大 |
| 保存条件 |
密閉状態で3年間保存できます. 温度は+10°C~60°C,相対湿度は≤75%です. 最大 30 日間 +10°C~60°Cの温度,相対湿度 ≤ 95%で保たれる. |
| 基準 | UL 248 -1 / 14 に準拠しています. |
ほら ほら
ダウンロード________ について
認証
|
定位電圧 |
機関 |
アンペア範囲 |
代理店のファイル番号 |
| 125V/250V | UL | 100mA ~ 30A | E340427 |
| C-UL | 100mA ~ 30A | E340427 |
演出
|
部分 違う 違う |
アムペア 格付け |
電圧 格付け |
壊れる 容量 |
私は2溶け込み インテグラル (A)2.S) |
機関による承認 |
|
| UL | cUL | |||||
| MFC0100A/B | 100mA | 250V/125V |
10000A@125V AC (100mA~10A)
35A@250V AC (100mA~1A)
100A@250V AC (1.25A~3.5A)
200A@250V AC (4A~10A)
|
0.003 | ● 人 の 行動 | ● 人 の 行動 |
| MFC0160A/B | 160mA | 250V/125V | 0.008 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC0200A/B | 200mA | 250V/125V | 0.02 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC0250A/B | 250mA | 250V/125V | 0.026 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC0300A/B | 300mA | 250V/125V | 0.047 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC0315A/B | 315mA | 250V/125V | 0.055 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC0350A/B | 350mA | 250V/125V | 0.072 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC0400A/B | 400mA | 250V/125V | 0.10 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC0500A/B | 500mA | 250V/125V | 0.16 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC0600A/B | 600mA | 250V/125V | 0.25 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC0630A/B | 630mA | 250V/125V | 0.28 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC0750A/B | 750mA | 250V/125V | 0.49 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC0800A/B | 800mA | 250V/125V | 0.60 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC1100A/B | 1A | 250V/125V | 0.8 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC1125A/B | 1.25A | 250V/125V | 1.6 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC1150A/B | 1.5A | 250V/125V | 2.5 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC1160A/B | 1.6A | 250V/125V | 3.2 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC1200A/B | 2A | 250V/125V | 5.6 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC1250A/B | 2.5A | 250V/125V | 7.6 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC1300A/B | 3A | 250V/125V | 14 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC1315A/B | 3.15A | 250V/125V | 19 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC1350A/B | 3.5A | 250V/125V | 20 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC1400A/B | 4A | 250V/125V | 25 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC1500A/B | 5A | 250V/125V | 42 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC1600A/B | 6A | 250V/125V | 80 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC1630A/B | 6.3A | 250V/125V | 96 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC1800A/B | 8A | 250V/125V | 200 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC2100A/B | 10A | 250V/125V | 320 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC2120A/B | 12A | 250V/125V | 470 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC2150A/B | 15A | 250V/125V | 650 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC2200A/B | 20A | 250V/125V | 870 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC2250A/B | 25A | 250V/125V | 1320 | ● 人 の 行動 | ● 人 の 行動 | |
| MFC2300A/B | 30A | 250V/125V | 1820 | ● 人 の 行動 | ● 人 の 行動 | |
サイズ(mm)
| 軸性鉛 |
|
| 鉛で |
|
動作特性
|
% アムペアランキング (In) |
吹く時間 |
| 100%* 中 | 4時間分 |
| 135%* 中 | 1時間 最大 |
| 200%* 中 | 60秒 最大 |

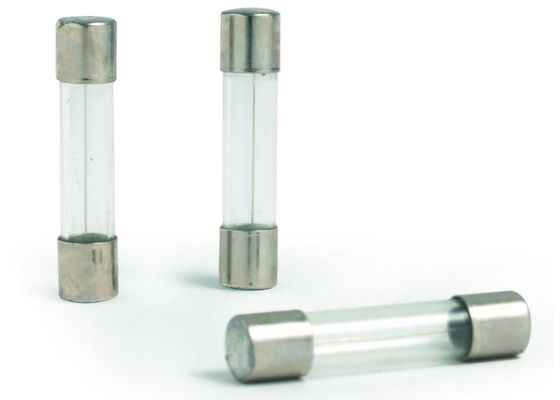

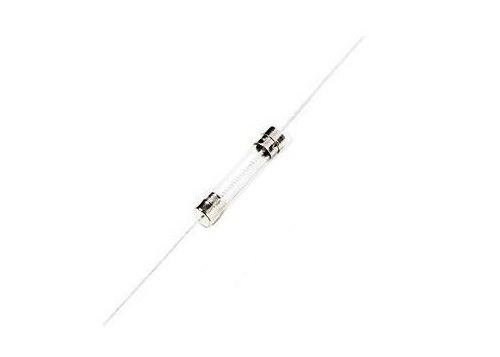

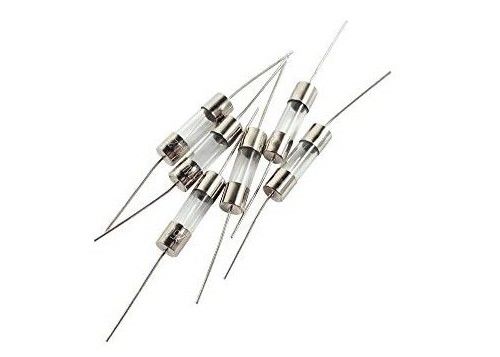

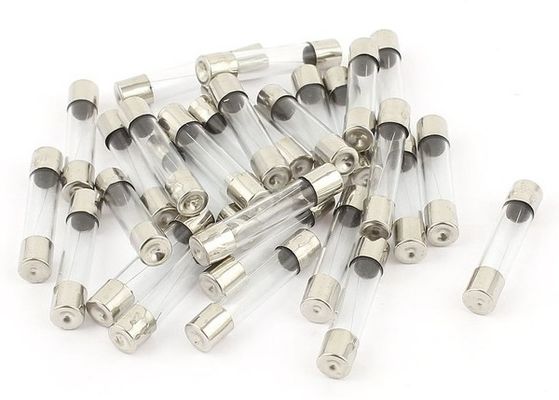

実際の製品写真
ファイジをどうやって選んでるの?
ファイューズは,電流過電防止装置で,主に3つの目的で使用されます. - 電子機器や電気機器の損傷を防ぐこと. - 機器のユーザーやスタッフの安全を確保すること.- 超電流が発生した後,サブシステムをメインシステムから隔離する電気電流が正常な動作中に安全に流れるように設計されていますが,過剰な電流が発生した場合にすぐに開きます.
過剰電流
過剰電流は,通常,短回路と過負荷の2種類に分かれます.回路の通常の負荷が超えると過剰電流が発生します.
過負荷とは,通常の回路経路内で流れる電流が,回路の通常のフルロード電流よりも高いものです.
短回路は,回路の正規のフルロード電流を大幅に上回る過剰電流です.また,名前から推測されるように,短回路は回路の通常の電流輸送経路を離れ,負荷の周りに"ショートカット"を行い,電源に戻ります.
部品や機器は,両種類の過電によって深刻な損傷を受けることがあります. ファイューズは,過電を防ぐためではなく,部品を保護するために使用されます.オーバー電流が発生した場合の設備と人.
ファイューズの特性
シュージーは,異なるシュージの特徴によって分類される.これらの特徴には,以下が含まれます.
- 物理的な大きさ
- 視聴率を乱す
- 建設業
- オープニング速度
- 電動電池
- 安全局の承認
物理 的 サイズ
電子ファイューズは,ユーザのアプリケーションによって事前に決定されたさまざまなサイズと形で利用できます.より一般的なファイューズのサイズには,1/4" x 1 1/4" (6.3 x 32.1 mm),5 x 20 mm,5 x 15 mm,"13/32"×"1/2" (10.3 x 38 mm) と,表面設置,通信表示,自動車用ファイューズなどの特殊用途ファイューズ.
建設
電子ファイューズは,様々な種類の材料で作られています.材料の中で最も費用対効果の高いものはガラス管です.しかし,より高い電圧や中断等級が望まれるとき,陶器やガラスのメラミンのチューブなどのより強い材料を使用する必要があります.低電圧自動車のシューズ構造に使用される.
電気の評価
通常,各シューズは2つの異なる電力を有します.
電圧と電流
定位電圧
ファイューズの電圧指定は,ファイューズが安全で動作するために使用できる最大電圧を指します.フュージーは通常,A/C電圧でマークされますが,D/C電圧も付けられます..
現在の格付け
電気回路を適切に保護し",面倒な"開口を引き起こさないように,電源の電流指定を選択する必要があります.25°Cで回路の静止状態のRMSまたはDC電流の125%で選択する必要があります. 高い環境温度は,シューズが早速開く原因になる可能性があります.したがって,これらのアプリケーションではシューズデレーティングが必要かもしれません..
潜在的"突入電流"を持つ回路については,さらに考慮する必要があります.突入電流は,スイッチ,容量負荷,またはモーターまたはトランスフォーマーアプリケーションで作成されます.この急ぎは,回路の通常のフルロードアンペアの何倍にもなります.これらのアプリケーションのために,時間遅延シューズを選択する必要があります.
断続電流 (断続電流)
ファイューズの中断電流は,ファイューズのハウスを破ったり破ったりせずに,ファイューズが指定電圧で安全に開ける最大電流である.陶器 や ガラス メラミン などの 強い 材料 は 断断 する 能力 が 最大 です.
オープニング速度
ファイューズを指定する際には,他の回路要素の保護を慎重に考慮する必要があります.通常,回路がより敏感であるほど,部品の適切な保護のために必要な保護がより大きいほど急速作用のファイューズは,より高い保護を提供するが,急流の電流を持つ回路には適していない可能性があります.突発電流を伴う回路は,時間遅延シューズで保護され,迷惑な開口を防ぐ必要があります.
機関による承認
世界各地の安全機関,例えばアンダーライターズラボ (UL) は,試験仕様を提供し,これらの仕様の下でファイズとファイズアクセサリーを試験します.世界各国の安全機関には独自の仕様があります (例えば,5×20mmのシューズをテストするために使用される試験仕様など).
U.L.では,試験仕様が利用可能で,ファイューズがこれらの試験に合格した場合,ファイューズはこの規格に記載されます.試験仕様が利用できない場合,製造者の仕様に従って試験してもよい..L.は,ULリストではなく,UL承認を受ける.
電子ファイューズの電気特性が非常に異なるため, 電子ファイューズの電源は,UL/CSA と IEC 格付けのシューズは,特徴的に互換性がない.
フュージーの取り付け
すべてのシューズは,直接印刷回路板 (PCB) に溶接するか,シューズホルダーまたはシューズクリップを使用して回路に組み込む必要があります.直接,PCBにシューズを溶接すると,ホルダーやクリップを使用する一方で,フィールド交換を可能にする一方で,いくつかのコスト削減が可能です.直接溶接の仕様については OptiFuse 工場にご相談ください
