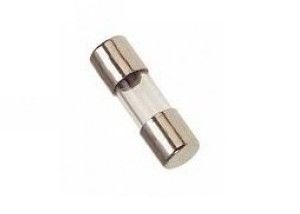

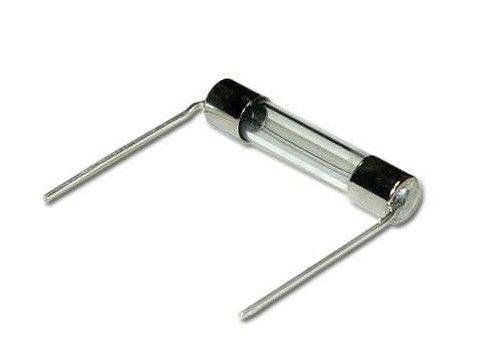

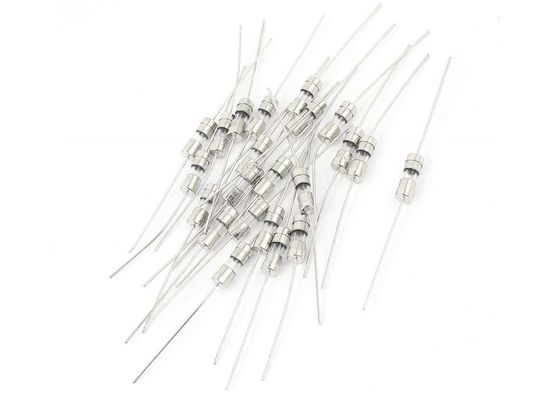

ドイツ VDE 4x11mm スローブロー 軸型鉛型ミニチュア タイム遅延 ガラスチューブフューズ T5AL250V 5A 250VAC 500PCS / バッグ
ショートカット情報
製品名:ガラスファイューズ 定位電圧:AC 250V 定位電流:5A
機能: ゆっくり吹く; ボディサイズ: 11 x 4mm/ 0. 4' x 0. 15' (LED)
ワイヤリードの長さ (各): 27mm/ 1インチ
色: 透明 銀色 素材: ガラス,合金
ほら ほら
ダウンロード________ について
仕様
A=250V B=125V
|
部分 違う 違う |
アムペア 格付け |
電圧 格付け |
最大電圧 降ろして (mv) |
私は2溶け込み インテグラル (A)2.S) |
| TBP0250A | 250mA | 250V | 240 | 0.06 |
| TBP0315A | 315mA | 250V | 220 | 0.09 |
| TBP0400A | 400mA | 250V | 200 | 0.2 |
| TBP0500A | 500mA | 250V | 190 | 0.4 |
| TBP0630A | 630mA | 250V | 180 | 1.0 |
| TBP0800A | 800mA | 250V | 160 | 1.9 |
| TBP1100A | 1A | 250V | 140 | 4.2 |
| TBP1125A | 1.25A | 250V | 130 | 8.7 |
| TBP1160A | 1.6A | 250V | 120 | 10.1 |
| TBP1200A | 2A | 250V | 100 | 20.3 |
| TBP1250A | 2.5A | 250V | 100 | 40 |
| TBP1315A | 3.15A | 250V | 100 | 68 |
| TBP1400A | 4A | 250V | 100 | 100 |
| TBP1500A | 5A | 250V | 100 | 133 |
| TBP1630A | 6.3A | 250V | 100 | 172 |
認証
|
定位電圧 |
機関 |
アンペア範囲 |
代理店のファイル番号 |
| 250V | UR | 250mA ~ 5A | E340427 (JDYX) |
| C-UR | 250mA ~ 5A | E340427 (JDYX7) | |
| CQC | 250mA ~ 5A | CQC16012161227 | |
| VDE | 500mA,1A1.25A1.6A,2A2.5A3.15A,5A | 40032053 | |
| PSE | 250mA ~ 5A | 待機中 | |
| KTL | 250mA ~ 5A | 待機中 |
規格:IEC60127-1,IEC60127-3,GB9364に従って1GB93643.
尺寸 (mm)
| |
|
動作特性
|
アムペアランキング %(イン) |
吹く時間 |
| 210%*イン | 最大2分 |
| 275%*イン | 400 ms~10 s |
| 400%* 中 | 150 ms~3s |
平均的な時間電流曲線
設置に関する推奨事項
次の写真のように設置方法を提案します.
| A.水平装置 | |
| B.垂直装置 | |
| C.垂直装置 | |
ファイューズをチェックし交換する
処置
眼科で使用される多くの電気機器には,電線の近くで外からアクセス可能なファイューズがあります (図1) この手順に従って確認して交換することができます.
図1
図 2
5ファイスの片端にマルチメーターの電線を1つ置く. ファイスの反対端に他の電線を置く. 読み取りが0〜5 Ω (オーム) の間であれば,ファイスは良好です.高い値で表示されるのは 壊れた電源ですOL (オーバーリミット) の表示は 確実にフュージが吹き飛ばされたことを意味します
6ファイジが爆発した場合は,完全に同じファイジに置き換える.(パネルを参照). ファイューズの電圧と電圧の評価を注意してください. これはファイューズの本体 (図3) にまたはファイューズの保持器の近くにあるパネルラベルにマークする必要があります. さらに,サイズを注意し,それがゆっくり吹くか,高速吹くタイプファイズであるかどうか装置自体や装置にマークがない場合は,装置の操作説明書を参照してください.
図3
一般的な提案
* 装置を電源から常に切り離す.そうしないと重傷を起こす可能性があります.
* 始末に同じ型のシューズを交換し,シューズをホイルや他の物品で置き換えてはいけません.これは電気ショックや火災を引き起こす可能性があります.
*診療所や病院で使用するファイジを十分に保管してください.各タイプを,ファイジの電圧と電圧を記述するラベルを別々の容器に保管してください.速吹き型か遅吹き型か, サイズ,必要な最小数 (最小備蓄レベル) と各種のファイジを使用する機器のモデル.
*フュージーのストックを頻繁にチェックし,最低限のストックレベルに達するとより多くのフュージーを注文してください.
可能な限り,必要に応じて利用可能になるように,備蓄のファイヤーを装置に貼り付けます.
