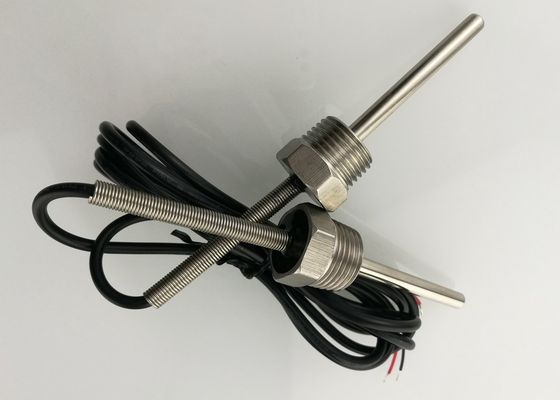

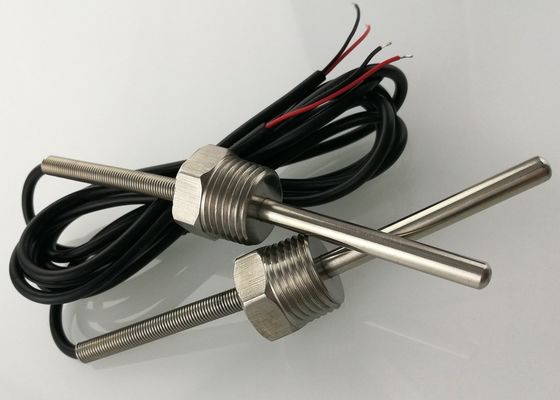

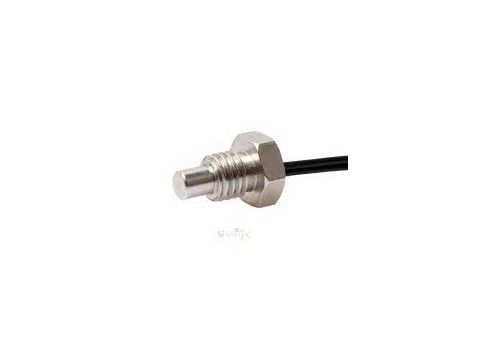

水温測定 1/2 " NPT スレッド 50mm スクリュータイプ マイクロ温度センサー 10K 1m シールドケーブル UL2464 22AWG
簡潔 な 説明
デジタルソーラーウォーターヒーター パイプセンサー
モデル: 10k,B=3950 1/2インチ NPT サーモウェル
センサーの種類:熱対
太陽熱給水器のタンクまたはパイプ内の熱水の温度を感知するために認定された温度センサー.このセンサーは通常タンクの下または上部ポートに挿入されます.
ソーラーコレクターの温度センサーには使用できません.ワイヤーは150メートルまで伸ばすことができます.
ほら ほら
ダウンロード________ について
記述
この潜水探査機型の温度センサーは 高精度で費用対効果があります 設置は簡単ではありませんセンサーは耐久性のために耐腐蝕性のあるステンレス鋼の探査機に包まれていますサービスエントリーボディ,インダース・ジャンクションボックス,またはスレッド付きの囲みなど,さまざまなRTDまたは熱電阻センサーオプションと探査器長が最大限のアプリケーションの汎用性のために利用可能である.
尺寸 (mm)
材料
| はい | 材料の名前 | 商品/PN |
| 1. | 鉛線 | 2464 22AWG*2C (赤/黒)3.60 ブラック |
| 2. | エレメント | MF58 R25=10KΩ±1% B25/50=3950K±1% |
| 3. | 春 | Φ6×55 拡張スプリング 50±5 |
| 4 | 住宅 | Y-104I Φ6.0X74+NPT12-14+XS22 ステンレス鋼の六角探査機 |
| 5 | コーティング | エポキシ樹脂 |
電気性能
| はい | ポイント | サイン | 試験条件 | ミン | 正常値 | マックス | ユニット |
| 4 - 1 だった | 耐性 25°C | R25 |
Ta=25±0.05°C PT¥0.1mw |
9.90 | 10 | 10.10 | KΩ |
| 4 - 2 だった | B 値 | B25/50 | 3910.5 | 3950 | 3989.5 | k | |
| 4 - 3 わかった | 消耗因子 | σ | Ta=25±0.5°C | 3.0 | / | mw/°C | |
| 4 - 4 わかった | 時間定数 | τ | Ta=25±0.5°C | / | / | 15 | 秒数 |
| 4 - 5 わかった | 断熱抵抗 | / | 500VDC | 100 | / | / | MΩ |
| 4 から 6 | 高電圧隔離試験 | / | 1500VAC | 3 | セカンド | ||
| 4から7 | 動作温度範囲 | / | / | -10 | / | 100 | °C |
応用
タンク
パイプ
清涼機
特徴
* 費用対効果の高い高精度サーミスト/RTD
* 耐腐食性のあるステンレス鋼の探査機設計
* 1/2"NPT糸 既存の模具で標準
* 管のマウント,サービスエントリーボディ,スレッド,耐水性を含むキャビネットの種類
* サーモウェルは利用可能
抵抗対温度グラフ
| R-T 変換表 | |||||||
| R25=10KΩ±1% B25/50=3950K±1% | |||||||
| T/°C | Rcen | T/°C | Rcen | T/°C | Rcen | T/°C | Rcen |
| -40歳 | 253.2 | 264.3 | 275.8 | -2 | 34.68 | 35.48 | 36.29 |
| -39歳 | 239.8 | 250.2 | 260.9 | -1 | 33.01 | 33.75 | 34.51 |
| -38歳 | 227.1 | 236.8 | 246.9 | 0 | 31.43 | 32.12 | 32.82 |
| -37歳 | 215.1 | 224.2 | 233.6 | 1 | 29.93 | 30.57 | 31.22 |
| -36歳 | 203.8 | 212.3 | 221.0 | 2 | 28.50 | 29.10 | 29.71 |
| -35歳 | 193.1 | 201.0 | 209.2 | 3 | 27.15 | 27.71 | 28.27 |
| -34歳 | 182.9 | 190.3 | 198.0 | 4 | 25.88 | 26.39 | 26.92 |
| -33歳 | 173.4 | 180.2 | 187.4 | 5 | 24.66 | 25.14 | 25.63 |
| -32歳 | 164.3 | 170.7 | 177.4 | 6 | 23.51 | 23.96 | 24.41 |
| -31歳 | 155.7 | 161.7 | 167.9 | 7 | 22.42 | 22.84 | 23.26 |
| -30歳 | 147.6 | 153.2 | 159.0 | 8 | 21.39 | 21.77 | 22.16 |
| -29歳 | 139.9 | 145.1 | 150.6 | 9 | 20.40 | 20.76 | 21.12 |
| -28歳 | 132.6 | 137.5 | 142.6 | 10 | 19.47 | 19.80 | 20.14 |
| -27歳 | 125.8 | 130.3 | 135.1 | 11 | 18.58 | 18.89 | 19.20 |
| -26歳 | 119.3 | 123.5 | 127.9 | 12 | 17.74 | 18.02 | 18.31 |
| -25歳 | 113.1 | 117.1 | 121.2 | 13 | 16.94 | 17.20 | 17.47 |
| -24歳 | 107.3 | 111.0 | 114.9 | 14 | 16.18 | 16.42 | 16.67 |
| -23歳 | 101.8 | 105.3 | 108.8 | 15 | 15.46 | 15.68 | 15.91 |
| -22歳 | 96.56 | 99.80 | 103.1 | 16 | 14.77 | 14.98 | 15.19 |
| -21歳 | 91.62 | 94.65 | 97.77 | 17 | 14.11 | 14.31 | 14.50 |
| -20歳 | 86.95 | 89.78 | 92.69 | 18 | 13.49 | 13.67 | 13.85 |
| -19 | 82.49 | 85.13 | 87.84 | 19 | 12.90 | 13.07 | 13.23 |
| -18歳 | 78.28 | 80.74 | 83.27 | 20 | 12.34 | 12.49 | 12.64 |
| -17歳 | 74.30 | 76.59 | 78.95 | 21 | 11.80 | 11.94 | 12.08 |
| -16歳 | 70.53 | 72.67 | 74.87 | 22 | 11.29 | 11.42 | 11.55 |
| -15歳 | 66.96 | 68.96 | 71.01 | 23 | 10.80 | 10.92 | 11.04 |
| -14歳 | 63.59 | 65.45 | 67.36 | 24 | 10.34 | 10.45 | 10.56 |
| -13歳 | 60.40 | 62.13 | 63.91 | 25 | 9.900 | 10.00 | 10.10 |
| -12 | 57.38 | 58.99 | 60.65 | 26 | 9.474 | 9.573 | 9.673 |
| -11 | 54.51 | 56.02 | 57.57 | 27 | 9.068 | 9.167 | 9.267 |
| -10 | 51.80 | 53.21 | 54.65 | 28 | 8.681 | 8.780 | 8.879 |
| -9 | 49.24 | 50.55 | 51.89 | 29 | 8.313 | 8.411 | 8.510 |
| -8 | 46.81 | 48.03 | 49.28 | 30 | 7.962 | 8.060 | 8.158 |
| -7 | 44.51 | 45.64 | 46.80 | 31 | 7.628 | 7.725 | 7.822 |
| -6 | 42.32 | 43.38 | 44.47 | 32 | 7.309 | 7.405 | 7.502 |
| - 5 | 40.26 | 41.24 | 42.25 | 33 | 7.005 | 7.100 | 7.196 |
| -4 | 38.30 | 39.22 | 40.15 | 34 | 6.716 | 6.809 | 6.904 |
| -3 | 36.44 | 37.30 | 38.17 | 35 | 6.439 | 6.532 | 6.626 |
|
http://www.fuse-resistor.com についてエリック.lye@fuse-resistor.com
|
|||||||
| R-T 変換表 | |||||||
| R25=10KΩ±1% B25/50=3950K±1% | |||||||
| T/°C | Rcen | T/°C | Rcen | T/°C | Rcen | T/°C | Rcen |
| 36 | 6.176 | 6.267 | 6.360 | 74 | 1.452 | 1.495 | 1.539 |
| 37 | 5.924 | 6.014 | 6.106 | 75 | 1.403 | 1.445 | 1.488 |
| 38 | 5.684 | 5.773 | 5.863 | 76 | 1.357 | 1.398 | 1.440 |
| 39 | 5.455 | 5.543 | 5.631 | 77 | 1.312 | 1.352 | 1.393 |
| 40 | 5.236 | 5.322 | 5.410 | 78 | 1.269 | 1.308 | 1.348 |
| 41 | 5.027 | 5.112 | 5.198 | 79 | 1.228 | 1.266 | 1.305 |
| 42 | 4.827 | 4.911 | 4.995 | 80 | 1.188 | 1.225 | 1.264 |
| 43 | 4.636 | 4.719 | 4.802 | 81 | 1.150 | 1.186 | 1.224 |
| 44 | 4.454 | 4.535 | 4.617 | 82 | 1.113 | 1.149 | 1.185 |
| 45 | 4.280 | 4.359 | 4.439 | 83 | 1.077 | 1.112 | 1.148 |
| 46 | 4.113 | 4.191 | 4.270 | 84 | 1.043 | 1.078 | 1.113 |
| 47 | 3.954 | 4.030 | 4.108 | 85 | 1.010 | 1.044 | 1.079 |
| 48 | 3.801 | 3.876 | 3.952 | 86 | 0.9805 | 1.013 | 1.047 |
| 49 | 3.655 | 3.729 | 3.804 | 87 | 0.9516 | 0.9838 | 1.017 |
| 50 | 3.516 | 3.588 | 3.661 | 88 | 0.9236 | 0.9551 | 0.9876 |
| 51 | 3.379 | 3.450 | 3.521 | 89 | 0.8965 | 0.9274 | 0.9592 |
| 52 | 3.248 | 3.318 | 3.388 | 90 | 0.8703 | 0.9005 | 0.9317 |
| 53 | 3.124 | 3.191 | 3.260 | 91 | 0.8450 | 0.8746 | 0.9051 |
| 54 | 3.004 | 3.071 | 3.138 | 92 | 0.8205 | 0.8494 | 0.8793 |
| 55 | 2.891 | 2.956 | 3.022 | 93 | 0.7967 | 0.8251 | 0.8544 |
| 56 | 2.782 | 2.845 | 2.910 | 94 | 0.7737 | 0.8015 | 0.8302 |
| 57 | 2.678 | 2.740 | 2.803 | 95 | 0.7515 | 0.7787 | 0.8068 |
| 58 | 2.578 | 2.639 | 2.701 | 96 | 0.7300 | 0.7566 | 0.7842 |
| 59 | 2.483 | 2.542 | 2.603 | 97 | 0.7091 | 0.7352 | 0.7622 |
| 60 | 2.392 | 2.450 | 2.510 | 98 | 0.6889 | 0.7145 | 0.7410 |
| 61 | 2.304 | 2.362 | 2.420 | 99 | 0.6694 | 0.6944 | 0.7203 |
| 62 | 2.221 | 2.277 | 2.334 | 100 | 0.6505 | 0.6750 | 0.7004 |
| 63 | 2.141 | 2.196 | 2.251 | 101 | 0.6316 | 0.6556 | 0.6804 |
| 64 | 2.064 | 2.118 | 2.172 | 102 | 0.6133 | 0.6367 | 0.6611 |
| 65 | 1.991 | 2.043 | 2.097 | 103 | 0.5954 | 0.6184 | 0.6422 |
| 66 | 1.921 | 1.972 | 2.024 | 104 | 0.5782 | 0.6006 | 0.6240 |
| 67 | 1.853 | 1.903 | 1.954 | 105 | 0.5614 | 0.5834 | 0.6062 |
| 68 | 1.788 | 1.837 | 1.888 | 106 | 0.5451 | 0.5666 | 0.5889 |
| 69 | 1.726 | 1.774 | 1.823 | 107 | 0.5292 | 0.5503 | 0.5722 |
| 70 | 1.667 | 1.714 | 1.762 | 108 | 0.5139 | 0.5345 | 0.5559 |
| 71 | 1.610 | 1.656 | 1.703 | 109 | 0.4989 | 0.5191 | 0.5401 |
| 72 | 1.555 | 1.600 | 1.646 | 110 | 0.4845 | 0.5042 | 0.5247 |
| 73 | 1.502 | 1.546 | 1.591 | ||||
