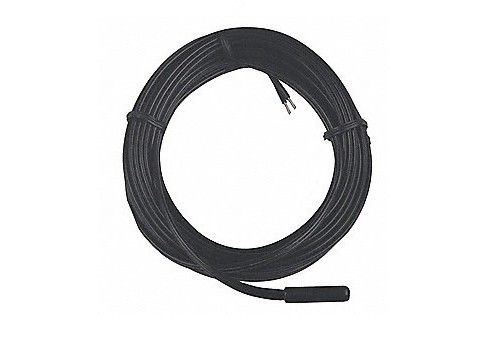

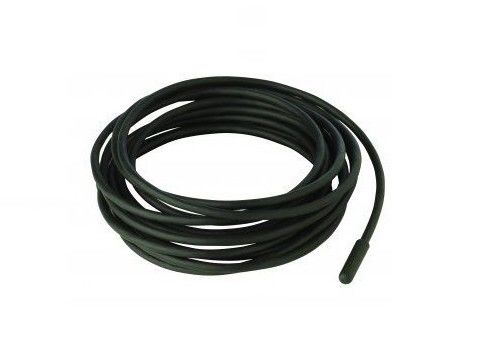

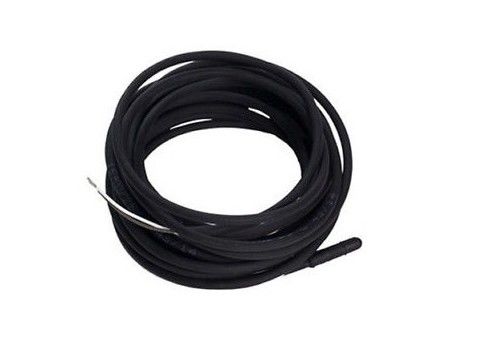

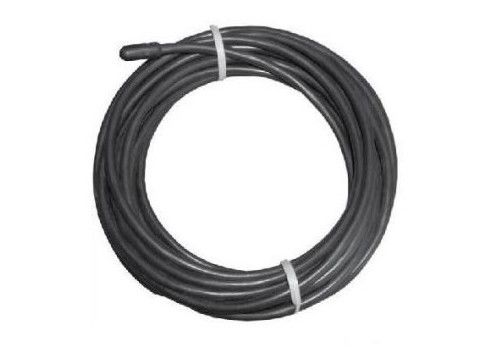

電気床暖房床マイクロ温度センサー 探査機 5x17mm 15KOhm 3470 IP68級防水
尺寸 (単位:mm)
| サイズ | ||||
| A について | B について | C について | D | L について |
| 5 | 17 | 25±5 | 3±1 | 必要に応じて |
資料リスト
| はい | 材料の名前 | 材料と仕様 |
| 2 - 1 やってくれ | エレメント | R25=15KΩ±1% B25/50=3470K±1% DC |
| 2 - 2 した | コーティング | NTCはPVC超模造材料でカプセル化されている (黒) |
| 2〜3 | ケーブルの特徴 | カスタマイズ 2464-22#*2C 黒い硬い丸いシートワイヤ (OD3.3) |
| 2 - 4 について | ワイヤの末端 |
缶詰 |
重要な 注記
このセンサーは25°Cで1万5千オームの抵抗をしますしたがって,デヴィのような,25°Cで10kオームの抵抗値を持つ特定のブランドの床暖房サーモスタットと互換性がない.このセンサーに関する疑問や質問がある場合は,ご連絡ください.私たちは,2つのタイプを持っています: 25°Cで10kオームと25oCで15,000オーム.
オーケストラ オーケストラ ダウンロード________ について
記述
すべてのコンフォート・ヒート・サーモスタットは 床温度を安定させる床センサーを搭載しています床感知温度調節器は 床の過熱を防ぐ 最も安全で エネルギー効率の高い床暖房調節器です必要な温度で保存する
床温度のセンサーを入れ替える 床暖房用サーモスタットに適した
電気床暖房リモコン探査機 湿度が問題である場合 (湿室や浴室など) の床や空気の温度を制御するために使用される.) このセンサーは,過熱が損傷を引き起こす場合,床温度を制御するためにも使用できます床暖房探査機は 電気床暖房サーモスタットと 互換性があります
リモート探査機センサーは3メートルのケーブルを標準装備していますが,必要に応じて最大20メートルまで拡張できます.地下暖房温度調節器を遠隔地に置く場合は,非常に柔軟なソリューションを提供します.探査機は柔軟なPPCコーティングで覆われており,耐久性があり防水な仕上げを保証します.
| はい | ポイント | サイン | 試験条件 | ミン | - そうでもない | マックス | ユニット |
| 1. | 耐性 25°C | R25 |
Ta=25±0.05°C PT¥0.1mw |
14.85 | 15.0 | 15.15 | kΩ |
| 2. | B 値 | B25/50 | 3435.3 | 3470 | 3504.7 | k | |
| 3. | 消耗因子 | σ | 静かな空間で | 約2 | mW/°C | ||
| 4. | 応答時間 | τ | 流れる水の中, | 15年くらい | 秒数 | ||
| 5. | 電圧 に 耐える | / | 1500VAC 2秒 | 障害はない | セカンド | ||
| 6. | 断熱抵抗 | 500VDC | ¥100 | MΩ | |||
| 7. | 動作温度範囲 | / | / | -30歳 | / | +105 | °C |
特徴
幅広い異なる温度調節器で動作する
互換性のために下記のテーブルに現在のセンサーの抵抗値をチェックしてください
ケーブルは高硬さがあり,既存の柔軟な管を通って簡単に通過することができます
湿った場所での使用に適しています.IP68評価 (製造者の指示に従って設置した場合)
NTCセンサー用のゴム製の熱塑性保護箱
センサーの寸法: 17mm x 5mm
異なる温度調節器の幅広い範囲で動作します. テーブルの上に現在のセンサーの抵抗値をチェックしてください (写真に示されています.)
ケーブルの長さはカスタマイズできます (最大20メートルまで拡張可能)
湿地での使用に適した - IP68 (製造者の指示に従って設置した場合)
極性がない 単に2本のワイヤーを 温度調節器のセンサーの出口に 接続するだけです
電気床暖房 リモート探査機床センサー
空気または床センサーとして使用
防水性
5mm 探査器直径
設置に関する推奨事項
:
When installing the EcoHeatCool underfloor heating remote probe into any form of screed or solid floor construction we recommend you run the thermostat into a sleeve (tube) within the floor should the thermostat need to be replaced at a later date.
床暖房の探査機を拡張するには,同等の計量度の電気ケーブルを使用します (注: 温度調節器からの最大距離は20mを超えてはならない).
床に管の位置をマークします. 周囲のヒートマットを取り除き,管を収容するために床に幅12mm×深さ8mmのチャネルを切ります.完成した床の全体的なレベルを維持します. 暖房マットを設置する前に床の清掃を確認してください.
センサーの位置
センサー端は,暖房ケーブル/パイプの間の床に位置し,典型的な床温度を測定する.センサー管は,暖房ケーブルの上下を通過してはならない.
センサーチューブ
スラブ,スクリップ,薄いマットに設置されたすべてのコンフォートヒートセンサーは,センサーチューブに設置されています. (12mmのプラスチックチューブ,端が蓋付き) これは必要に応じてセンサーを外すことができます.床のタイルを上げない.
カーペットや木の下のシステムにはセンサー管は必要ありません.
センサー試験
マルチメーターを使用して,床温度センサーのフレックスで2つの接続ワイヤの間の抵抗を測定します.サーモスタットと付属したサーモスタットキット 設置/操作ガイドと比較してください設置前と後に抵抗をチェックします.
床 の 温度 を 検出 する 床 センサー は どう すれ ます か
電気床暖房の稼働と制御の最も効率的な方法は,床センサーを搭載した制御器を使用して,暖房ケーブルの間にある床に設置することです.床センサーは壁の裏側から床構造にダウン走る空洞の管管の内部に位置する必要がありますこれは,センサーがシートや接着剤から保護され,損傷が起こらないだけでなく,簡単に引き出され,必要に応じて新しいものを後日戻すことができます.
センサーケーブルは信号/鐘線で,センサーの端に温度を検出する探査機があります. By being located next top the heating cable the temperature is more reactive and less influenced by the changes in Ambient temperature meaning the system will constantly adjust itself without the need for being on for extended periods of time.
壁のコントローラが 周囲の温度を読み取るために切り替えられるが 触覚式床暖房の好ましいオプションではない床暖房システムは,常に動作するか,まったく動作しないトークフ・フロアヒートメントは 10mmの管をキットの一部として提供しました
温度計 に 関する より 詳しい 助言 は こちら から 入手 でき ます.
信頼性試験
| はい | ポイント | 技術要求事項 | 試験条件と方法 |
| 1. | 乾燥熱貯蔵 |
△R25: R25≤±3% △B25/85:B25/85≤±2% |
80±2°C 室温 1000H |
| 2. | 温室保存 | 55±2°C,95%RH 室温保存 1000H | |
| 3. | 低温保存 | -30±2°C 室温保存時間 1000H | |
| 4. | 温度サイクル試験 | -20°C×30分 → 25°C×10分 →100°C 水×30分 → 25°C×10分,合計10サイクル | |
| 5 | 鉛線を引っ張る試験 | 目に見える損傷がないし 仕様通りです | 装置を固定し,各リードワイヤの軸方向に10秒間9.8または1.0kgの力をかけます. |
| 6 | 鉛線を曲げる試験 | 製品固定し,各リードワイヤの軸方向に100gの力を適用し,その後,元の位置に戻る前に,同じ方向にゆっくり両リードワイヤを曲がる10回 | |
| 7 | 溶接能力 | 亜鉛覆い面積は90%以上 | 鉛線を流体で浸し,230~260で流体に浸し,3~5秒間 |
抵抗対温度表
| R-T 変換表 | ||||||||
| R25=15KΩ±1% B25/50=3470K±1% | ||||||||
| T/°C | Rmin | Rcen | Rmax | T/°C | Rmin | Rcen | Rmax | |
| -55歳 | 765.738 | 804.9 | 845.979 | -20歳 | 106.488 | 109.725 | 113.05 | |
| -54歳 | 712.99 | 748.914 | 786.569 | -19 | 101.264 | 104.29 | 107.395 | |
| -53歳 | 665.938 | 699.009 | 733.648 | -18歳 | 96.329 | 99.157 | 102.058 | |
| -52歳 | 623.575 | 654.108 | 686.067 | -17歳 | 91.665 | 94.309 | 97.02 | |
| -51歳 | 585.122 | 613.377 | 642.932 | -16歳 | 87.257 | 89.729 | 92.262 | |
| -50 | 549.967 | 576.164 | 603.548 | -15歳 | 83.089 | 85.401 | 87.768 | |
| -49歳 | 517.631 | 541.956 | 567.367 | -14歳 | 79.146 | 81.309 | 83.522 | |
| -48歳 | 487.733 | 510.346 | 533.954 | -13歳 | 75.416 | 77.439 | 79.508 | |
| -47歳 | 459.969 | 481.01 | 502.963 | -12 | 71.886 | 73.778 | 75.713 | |
| -46歳 | 434.092 | 453.684 | 474.113 | -11 | 68.544 | 70.314 | 72.123 | |
| -45歳 | 409.905 | 428.157 | 447.177 | -10 | 65.378 | 67.035 | 68.726 | |
| -44歳 | 387.243 | 404.254 | 421.969 | -9 | 62.379 | 63.929 | 65.511 | |
| -43歳 | 365.97 | 381.829 | 398.334 | -8 | 59.536 | 60.987 | 62.467 | |
| -42歳 | 345.973 | 360.76 | 376.141 | -7 | 56.841 | 58.199 | 59.583 | |
| -41 | 327.154 | 340.943 | 355.279 | -6 | 54.284 | 55.555 | 56.85 | |
| -40歳 | 309.428 | 322.29 | 335.652 | - 5 | 51.859 | 53.048 | 54.26 | |
| -39歳 | 292.723 | 304.719 | 317.175 | -4 | 49.556 | 50.67 | 51.804 | |
| -38歳 | 276.973 | 288.163 | 299.774 | -3 | 47.371 | 48.413 | 49.473 | |
| -37歳 | 262.119 | 272.557 | 283.382 | -2 | 45.294 | 46.27 | 47.262 | |
| -36歳 | 248.108 | 257.845 | 267.937 | -1 | 43.321 | 44.235 | 45.163 | |
| -35歳 | 234.891 | 243.974 | 253.383 | 0 | 41.314 | 42.165 | 43.029 | |
| -34歳 | 222.422 | 230.896 | 239.668 | 1 | 39.663 | 40.463 | 41.276 | |
| -33歳 | 210.659 | 218.565 | 226.744 | 2 | 37.967 | 38.716 | 39.476 | |
| -32歳 | 199.562 | 206.938 | 214.565 | 3 | 36.354 | 37.055 | 37.765 | |
| -31歳 | 189.093 | 195.975 | 203.088 | 4 | 34.818 | 35.474 | 36.138 | |
| -30歳 | 179.217 | 185.64 | 192.273 | 5 | 33.356 | 33.969 | 34.591 | |
| -29歳 | 169.901 | 175.894 | 182.081 | 6 | 31.963 | 32.537 | 33.118 | |
| -28歳 | 161.112 | 166.706 | 172.477 | 7 | 30.637 | 31.174 | 31.716 | |
| -27歳 | 152.821 | 158.043 | 163.427 | 8 | 29.373 | 29.874 | 30.382 | |
| -26歳 | 144.998 | 149.873 | 154.897 | 9 | 28.168 | 28.637 | 29.111 | |
| -25歳 | 137.618 | 142.17 | 146.857 | 10 | 27.019 | 27.457 | 27.9 | |
| -24歳 | 130.653 | 134.904 | 139.279 | 11 | 25.923 | 26.332 | 26.746 | |
| -23歳 | 124.08 | 128.05 | 132.134 | 12 | 24.877 | 25.26 | 25.646 | |
| -22歳 | 117.876 | 121.584 | 125.397 | 13 | 23.879 | 24.237 | 24.597 | |
| -21歳 | 112.019 | 115.483 | 119.043 | 14 | 22.927 | 23.26 | 23.596 | |
| R-T 変換表 | ||||||||
| R25=15KΩ±1% B25/50=3470K±1% | ||||||||
| T/°C | Rmin | Rcen | Rmax | T/°C | Rmin | Rcen | Rmax | |
| 15 | 22.017 | 22.329 | 22.642 | 52 | 5.589 | 5.7 | 5.813 | |
| 16 | 21.149 | 21.439 | 21.731 | 53 | 5.404 | 5.513 | 5.624 | |
| 17 | 20.319 | 20.59 | 20.861 | 54 | 5.226 | 5.334 | 5.443 | |
| 18 | 19.526 | 19.778 | 20.031 | 55 | 5.055 | 5.161 | 5.268 | |
| 19 | 18.769 | 19.003 | 19.239 | 56 | 4.89 | 4.994 | 5.1 | |
| 20 | 18.044 | 18.263 | 18.482 | 57 | 4.732 | 4.834 | 4.938 | |
| 21 | 17.352 | 17.555 | 17.758 | 58 | 4.579 | 4.68 | 4.782 | |
| 22 | 16.689 | 16.878 | 17.067 | 59 | 4.432 | 4.531 | 4.631 | |
| 23 | 16.056 | 16.231 | 16.406 | 60 | 4.291 | 4.388 | 4.486 | |
| 24 | 15.449 | 15.612 | 15.774 | 61 | 4.154 | 4.249 | 4.346 | |
| 25 | 14.85 | 15 | 15.15 | 62 | 4.023 | 4.116 | 4.212 | |
| 26 | 14.303 | 14.453 | 14.602 | 63 | 3.896 | 3.988 | 4.082 | |
| 27 | 13.761 | 13.91 | 14.06 | 64 | 3.774 | 3.864 | 3.956 | |
| 28 | 13.242 | 13.391 | 13.54 | 65 | 3.656 | 3.745 | 3.835 | |
| 29 | 12.745 | 12.894 | 13.042 | 66 | 3.543 | 3.63 | 3.718 | |
| 30 | 12.27 | 12.417 | 12.565 | 67 | 3.433 | 3.519 | 3.606 | |
| 31 | 11.815 | 11.961 | 12.108 | 68 | 3.328 | 3.412 | 3.497 | |
| 32 | 11.379 | 11.524 | 11.67 | 69 | 3.226 | 3.308 | 3.392 | |
| 33 | 10.961 | 11.105 | 11.25 | 70 | 3.128 | 3.208 | 3.291 | |
| 34 | 10.561 | 10.704 | 10.847 | 71 | 3.033 | 3.112 | 3.193 | |
| 35 | 10.178 | 10.319 | 10.461 | 72 | 2.941 | 3.019 | 3.098 | |
| 36 | 9.81 | 9.95 | 10.091 | 73 | 2.853 | 2.929 | 3.007 | |
| 37 | 9.457 | 9.596 | 9.735 | 74 | 2.767 | 2.842 | 2.919 | |
| 38 | 9.119 | 9.256 | 9.394 | 75 | 2.685 | 2.759 | 2.834 | |
| 39 | 8.795 | 8.93 | 9.066 | 76 | 2.605 | 2.678 | 2.751 | |
| 40 | 8.484 | 8.618 | 8.752 | 77 | 2.529 | 2.599 | 2.672 | |
| 41 | 8.186 | 8.317 | 8.45 | 78 | 2.454 | 2.524 | 2.595 | |
| 42 | 7.899 | 8.029 | 8.16 | 79 | 2.383 | 2.451 | 2.52 | |
| 43 | 7.624 | 7.752 | 7.882 | 80 | 2.313 | 2.38 | 2.448 | |
| 44 | 7.36 | 7.486 | 7.614 | 81 | 2.246 | 2.312 | 2.379 | |
| 45 | 7.107 | 7.231 | 7.357 | 82 | 2.181 | 2.246 | 2.312 | |
| 46 | 6.863 | 6.986 | 7.11 | 83 | 2.119 | 2.182 | 2.247 | |
| 47 | 6.629 | 6.75 | 6.872 | 84 | 2.058 | 2.12 | 2.184 | |
| 48 | 6.404 | 6.523 | 6.643 | 85 | 2 | 2.061 | 2.123 | |
| 49 | 6.188 | 6.305 | 6.424 | 86 | 1.943 | 2.003 | 2.064 | |
| 50 | 5.98 | 6.096 | 6.212 | 87 | 1.888 | 1.947 | 2.007 | |
| 51 | 5.781 | 5.894 | 6.009 | 88 | 1.836 | 1.893 | 1.952 | |
| R-T 変換表 | ||||||||
| R25=15KΩ±1% B25/50=3470K±1% | ||||||||
| T/°C | Rmin | Rcen | Rmax | T/°C | Rmin | Rcen | Rmax | |
| 88 | 1.836 | 1.893 | 1.952 | 111 | 0.997 | 1.035 | 1.073 | |
| 89 | 1.784 | 1.841 | 1.898 | 112 | 0.973 | 1.01 | 1.048 | |
| 90 | 1.735 | 1.79 | 1.847 | 113 | 0.95 | 0.986 | 1.024 | |
| 91 | 1.687 | 1.741 | 1.797 | 114 | 0.928 | 0.963 | 1 | |
| 92 | 1.641 | 1.694 | 1.748 | 115 | 0.906 | 0.941 | 0.977 | |
| 93 | 1.596 | 1.648 | 1.702 | 116 | 0.885 | 0.919 | 0.955 | |
| 94 | 1.552 | 1.604 | 1.656 | 117 | 0.865 | 0.899 | 0.934 | |
| 95 | 1.511 | 1.561 | 1.612 | 118 | 0.845 | 0.879 | 0.913 | |
| 96 | 1.47 | 1.519 | 1.57 | 119 | 0.827 | 0.859 | 0.893 | |
| 97 | 1.431 | 1.479 | 1.529 | 120 | 0.808 | 0.84 | 0.874 | |
| 98 | 1.393 | 1.44 | 1.489 | 121 | 0.791 | 0.822 | 0.855 | |
| 99 | 1.356 | 1.402 | 1.45 | 122 | 0.774 | 0.805 | 0.837 | |
| 100 | 1.32 | 1.366 | 1.413 | 123 | 0.757 | 0.788 | 0.819 | |
| 101 | 1.286 | 1.331 | 1.377 | 124 | 0.741 | 0.771 | 0.802 | |
| 102 | 1.253 | 1.297 | 1.342 | 125 | 0.726 | 0.756 | 0.786 | |
| 103 | 1.22 | 1.264 | 1.308 | |||||
| 104 | 1.189 | 1.232 | 1.275 | |||||
| 105 | 1.159 | 1.201 | 1.244 | |||||
| 106 | 1.13 | 1.171 | 1.213 | |||||
| 107 | 1.101 | 1.142 | 1.183 | |||||
| 108 | 1.074 | 1.114 | 1.154 | |||||
| 109 | 1.048 | 1.086 | 1.126 | |||||
| 110 | 1.022 | 1.06 | 1.099 | |||||
注文情報
| 部分番号 | 記述 | @25°C | MOQ |
| CWFM0153FB1-202M113X | PVCオーバーモールドキャップ Φ5.3*17mm 長さ2mS | 15K Ω | 1000 |
| CWFM0153FB1-322M113X | PVCオーバーモールドキャップ Φ5.3*17mm 長さ3.2mS | 15K Ω | 1000 |
| CWFM0153FB1-502M113X | PVCオーバーモールドキャップ Φ5.3*17mm 長さ5mS | 15K Ω | 1000 |
* 最小注文量未満の量については,ご連絡ください.
