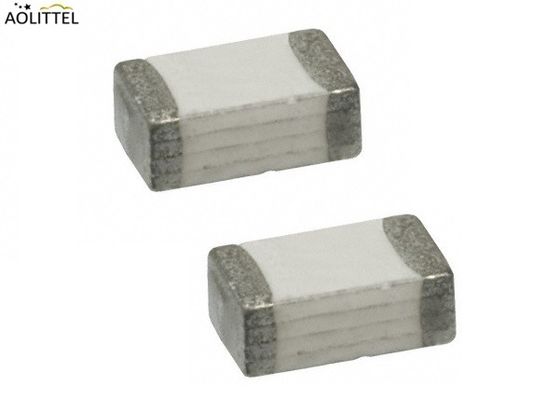

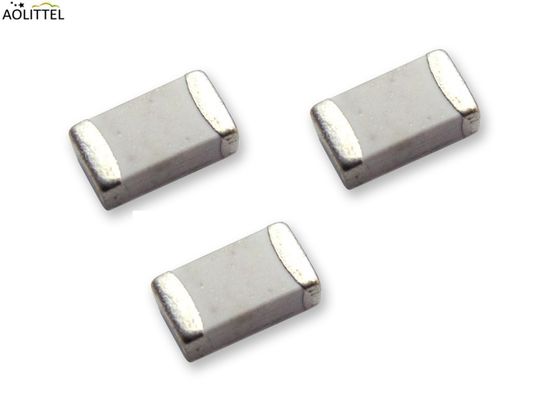

3216FF1.5-R 1206 速吹SMDチップエンカプスレーション 表面マウント ファイューズ 32VAC DC 1.5A UL CSA RoHSリーチで承認
利益
小規模で電流が高い
優れた温度安定性
高い信頼性と回復力
強い弧圧縮特性
環境データ
熱ショック: MIL-STD-202,方法107,試験条件B (-65 °Cから+125 °C)
振動: MIL-STD-202,方法 204,試験条件 C (55 Hz - 2 kHz, 10 G)
• 耐湿性: MIL-STD-202,方法 106,10 日サイクル
溶接性: ANSI/J-STD-002,テストB
溶接熱に対する追加の耐性試験: MILSTD-202G メソッド210F条件A
動作温度: -55 oC から +125 oC
AEC-Q200 (250mAから7A)
オーケストラ オーケストラ
ダウンロード________ について
一般的な
63VDCまでの直流電源を使用するシステムに 過剰電流の保護をします.多層設計では最小の足跡で最高保持電流を提供します拡散による老化を減らし,製品の信頼性と耐久性を向上させ,高温を高める
これは,ノートPC,マルチメディアデバイス,携帯電話,その他の携帯電子機器などのより信頼性のある高性能消費電子機器の開発を促進するのに役立ちます.
特徴
ガラスのセラミック体と銀の融合要素を持つ多層モノリシック構造
シルバーで結末され,ニッケルと純チンの溶接板が付いている.
優れた溶接性を提供する
AEC-Q200合格 (250mAから7A)
表面を固定する高速作用のシューズ
30Aまで
優れた温度とサイクル特性
リフローと波溶接器と互換性
RoHS に準拠する
高温性能
-55°Cから+125°Cまでの動作範囲
溶接方法
• 波浸水: 260°C 最大10秒
• 赤外線 リフロー: 260 °C,最大30秒
パッケージ
| パッケージデータ | |
| 部分番号 | 記述 |
| 12 100 × | EIA標準RS481ごとに7インチ (178mm) のリールに8mmテープとリールに3000シューズ |
適用する
LCDモニター,PCカード,ディスクドライブ,ポータブル通信製品,PDA,デジタルカメラ,DVD,テレビ,携帯電話,再充電可能なバッテリーパック,バッテリー充電器など
材料の仕様
| 建築物材 | 陶器 |
| 終了資料 | シルバー,ニッケル,スチール |
| フューズエレメント | スライバー |
| 末端強度 |
吊るし試験: |
信頼性試験
| 違う 違う | テスト | 要求事項 | 試験条件 | 試験基準 |
| 1 | 溶接熱耐性 |
DCRの変化 ≤±10% |
1回 (260±5) °Cで (5±1) 秒間 |
MIL-STD-202 |
| 2 | 溶接可能性 | 最低95%のカバー | 1回 (235±5) °Cで (5±1) 秒間 |
MIL-STD-202 |
| 3 | 熱ショック |
DCRの変化 ≤±10% |
-45°Cから+125°C間の1000サイクル | アオ・リトル・スタンダード |
| 4 | 耐湿性 |
DCRの変化 ≤±15% |
10 サイクル |
MIL-STD-202 |
| 5 | 機械的振動 |
DCRの変化 ≤±10% |
0. 4 "D.A. または 30 G 5〜3000 Hz の間で |
MIL-STD-202 |
| 6 | 機械ショック |
DCRの変化 ≤±10% |
床から1mの高さから10回落ちる | MIL-STD-202 メソッド 213 |
| 7 | 終端強度 |
DCRの変化 ≤±10% |
1206 (1.0kg) と 0603 (0.5KG) のために30秒間吊るし | アオ・リトル・スタンダード |
| 8 | 人生 | 試験中に電気が"開く"ことはなく,電圧低下の変化は初期値の±20%未満である. | 80% ノーマル電流環境温度は+25°Cから+28°C,2000時間 | アオリトル標準を参照 |
| 9 | 折りたたみ | 試験中に電気が開かない | 2mm 曲がり 5秒以上 | アオ・リトル・スタンダード |
警告:
1CHIP FUSEを操作する. CHIP FUSEを操作する際に切断が起こらない. 部品は裸手で触れない. 手袋は推奨されます.操作中にシューズ表面の汚染を避ける.
2溶媒に浸透して迅速な冷却は推奨されません. 溶媒を完全に除去することが推奨されます..
3設置電極は,取り付け前/取り付け中に/取り付け後,傷つけてはならない. ファイューズを組み立てるために使用されるコンタクトとホースは,取り付け前に清潔でなければならない. 動作中に,ファイューズの表面温度が非常に高い場合がある (ICL)隣接する部品がファイューズを適切に冷却できるようにファイューズから十分な距離に置かれることを確認する.隣接する材料が,シューズの表面温度に匹敵する温度で動作するように設計されていることを確認する.. 周囲の部品や材料がこの温度に耐えられるか確認します. 処理中にファイジ表面の汚染を避ける.
4操作 指定された動作温度範囲内でのみシューズを使用します.環境条件はシューズを傷つけてはならない.通常の大気条件でのみシューズを使用します.チップ・ファイューズと液体や溶媒の接触を避ける. チップ・ファイューズに水が入らないようにしなければならない (例えばプラグ端末を通る). 測定目的 (指定された抵抗と温度をチェックする)部品は水に浸かず,適切な液体 (e) に浸かなければなりません.露や凝縮を避ける
