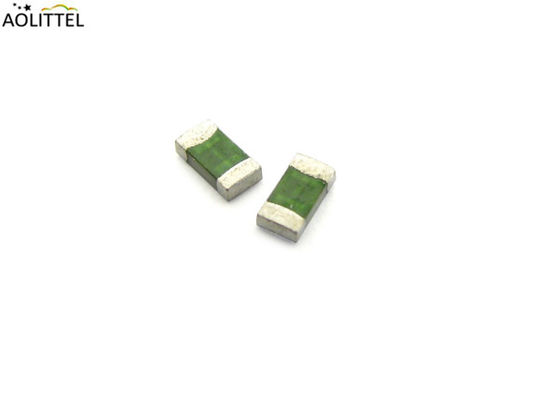

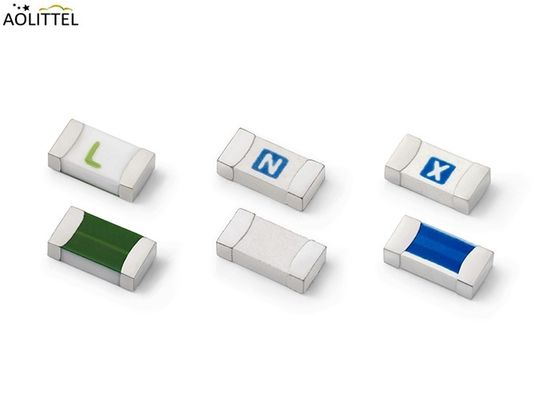

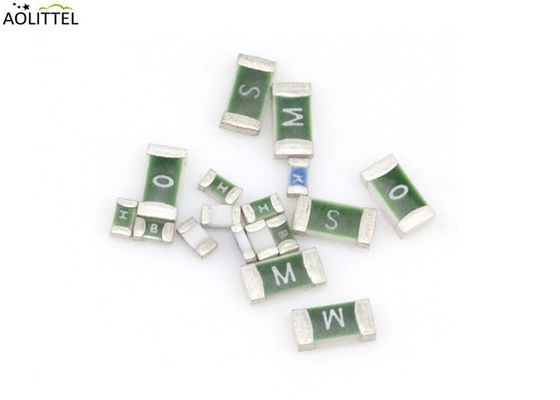

AEC-Q200自動車等級はEIA 1206の3216メートル遅い打撃の表面の台紙の破片のヒューズ2.5A 24V 32V 63VDC 72VACを証明しました
打撃の電気特徴
| 電気特徴 | ||||||
| 評価される流れ | 1.0In | 2.0In | 2.5In | 3.0In | 3.5In | 10.0In |
| 1A~3A | 4時間min。 | 最高1sec-60sec。 | 最高5秒。最高。 | 0.1sec – 3sec | - | 0.2ms – 20ms |
| 3.5A~5A | 4時間min。 | - | 最高5秒。 | 0.1sec – 3sec | - | 0.2ms – 20ms |
| 7A~10A | 4時間min。 | - | - | - | 最高5秒。 | 0.2ms – 10ms |
____________________________________________________________________________
Download______
性能
| 部品番号。 |
評価される 電圧 |
評価される流れ （a） |
容量（a） 1の破損 | 典型的な風邪。抵抗（mOhms） 2 | 典型的な電圧低下（mV） | 典型的な前アークI2t（2秒） 3 | アルファ印 | |
| DC | ||||||||
| 12 110 1 | 72V | 63V | 1 | 50A | 480 | 510 | 0.11 | H |
| 12 110 1.5 | 1.5 | 50A | 230 | 367 | 0.17 | K | ||
| 12 110 2 | 2 | 50A | 140 | 316 | 0.43 | N | ||
| 12 110 2.5 | 2.5 | 50A | 80 | 240 | 0.68 | O | ||
| 12 110 3 | 3 | 50A | 50 | 187 | 1.41 | P | ||
| 12 110 3.5 | 3.5 | 50A | 38 | 180 | 1.72 | R | ||
| 12 110 4 | 4 | 50A | 34 | 173 | 1.78 | S | ||
| 12 110 4.5 | 32V | 4.5 | 50A | 25 | 164 | 2.65 | X | |
| 12 110 5 | 5 | 50A | 21.5 | 145 | 2.91 | T | ||
| 12 110 7 | 7 | 50A | 12.3 | 140 | 5.72 | 7 | ||
| 12 110 8 | 24V | 8 | 300A | 10 | 123 | 6.8 | M | |
| 12 110 10 | 10 | 300A | 7 | 110 | 10.6 | U | ||
* DCの中断の評価（50マイクロ秒以下の評価される電圧、時定数、電池の源で測定される）
* DCの冷たい抵抗はで測定されます <10>
*典型的な前アーチ形になるIは10Inの流れで2つのt測定されます
次元（単位:mm/inch）
平面図の側面図
環境の特徴
貯蔵条件の..................最高+40 °C。最高70% RH。元の包装で詰められる。
パッケージ情報
| モデル |
Q'ty/巻き枠 |
|
12 110 X |
3000pcs |
|
注:EIA-481-1標準ごとに包む巻き枠 |
|
記述
12の110のシリーズはヒューズ置きました性能、信頼性および質のための業界標準をです。はんだなしの設計は使用の間に優秀なオンオフ温度の循環の特徴を提供し、また私達のSMDのヒューズに耐久性があるように典型的な超小型ヒューズよりより多くの熱そして衝撃をします。
特徴
打撃を遅らせて下さい
、1206 SMD小型
1Aからの10Aへの現在の激怒
-55Cからの125Cへの広い動作範囲
自動SMDの配置のために録音し、巻き取って下さい
Pbなしの260C IRと互換性があるおよび波のはんだ付けするプロセス
RoHS 2の不平（MSL=1）
ハロゲンは放します
無鉛
